环形磁芯绕线电感器三维结构设计

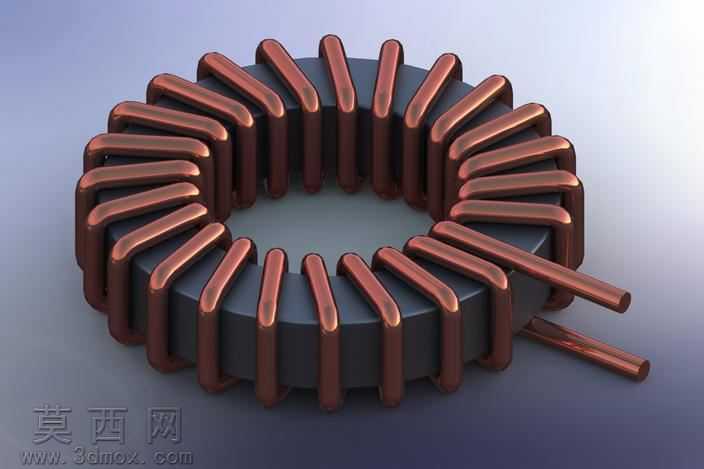

本次电感器三维建模围绕环形磁芯功率电感的真实结构展开，首先在三维建模环境中完成基础磁环基体的参数化构建，严格参照常规磁环电感的尺寸比例，确定磁环的内外径差值、轴向高度，将磁环基体的边缘做微小圆角处理，还原实际铁氧体磁芯的钝化工艺特征，避免尖锐棱角带来的视觉失真。绕线部分是本次建模的核心难点，首先梳理环形绕线的排布规律：漆包铜线沿磁环圆周方向均匀排布，每一圈线匝都紧密贴合磁环的弧面外壁，相邻线匝之间保持均匀的间隙，既避免出现线体重叠穿模的错误，也还原实际绕线工艺中排线整齐的生产要求。建模过程中采用螺旋扫掠结合路径适配的方式，先绘制贴合磁环外轮廓的环形引导路径，再根据线径参数绘制铜线的圆形截面，沿引导路径完成单匝线圈的生成后，通过圆周阵列的方式完成全部线匝的排布，同时单独处理首尾两个出线端，将出线端做平直延伸处理，还原实际电感引脚的成型特征，保证两个出线端的长度、角度符合常规插件电感的安装使用需求。材质渲染阶段，针对磁环基体赋予深灰黑色哑光磨砂材质，模拟铁氧体磁芯的表面质感，调整材质的粗糙度参数避免出现过度反光的塑料感；针对铜线部分赋予红铜金属材质，添加轻微的表面拉丝纹理，还原漆包线去除绝缘层后铜材的金属光泽，同时调整环境光的反射参数，让铜线的弧面呈现自然的明暗过渡，突出线圈的层叠立体感。整体结构设计还原了磁环电感的核心特征：环形闭合磁路结构能够有效降低漏磁，多匝密绕的线圈结构保证足够的电感量，出线端的平直设计适配电路板插装焊接的需求。建模过程中反复校验线匝与磁环的贴合度，确保每一圈铜线都与磁环表面保持合理的接触关系，没有出现悬浮、穿模的结构错误，同时通过光影渲染突出线圈环绕的空间层次感，让整个模型既符合电子元器件的工程结构逻辑，也具备真实的视觉呈现效果，清晰展现环形功率电感的内部构造与外部形态特征。
