手持USB设备G1901防护外壳结构

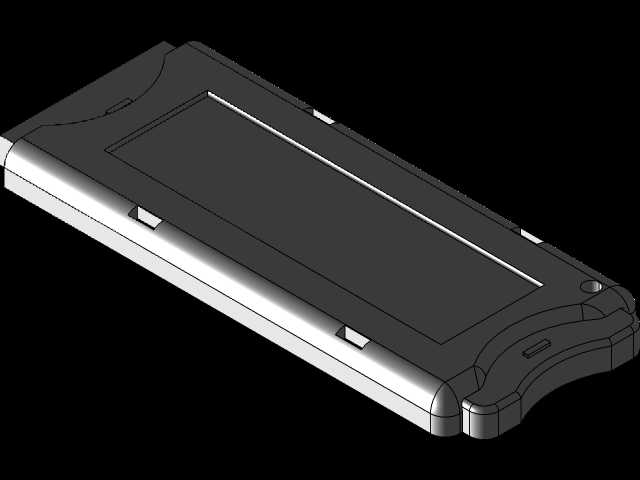

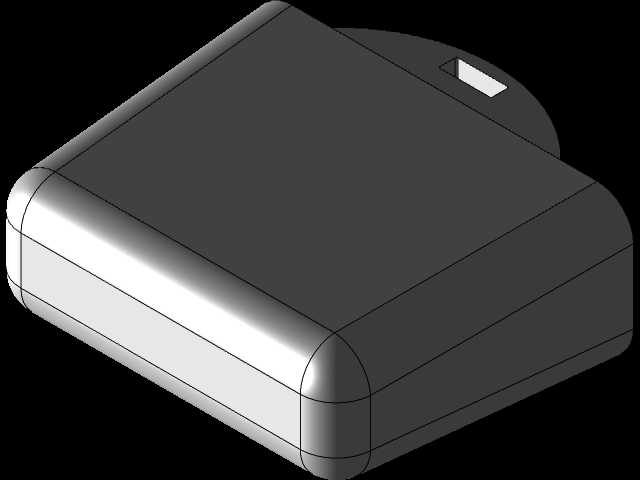

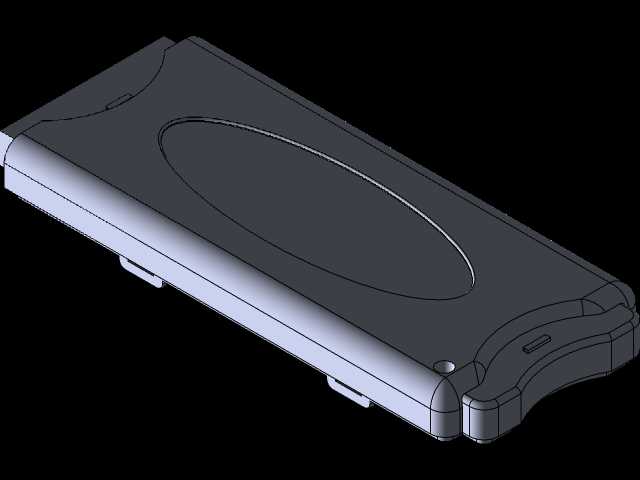

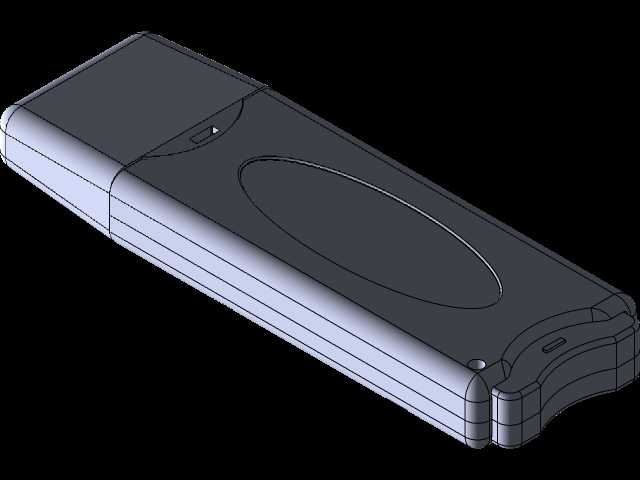

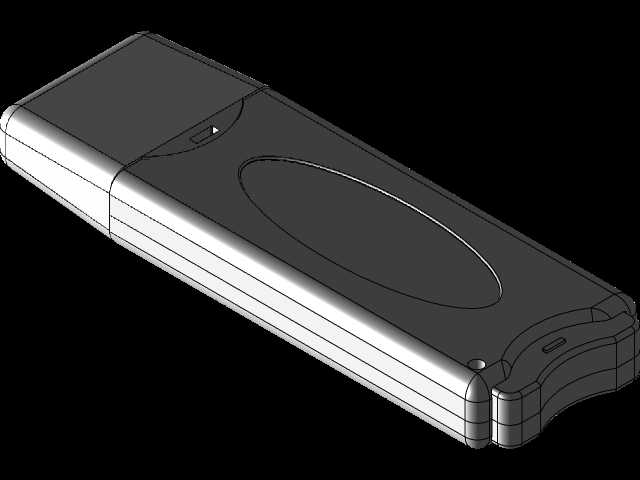

　　这款手持USB设备防护外壳，主要面向工业现场便携数据采集、现场调试加密锁、便携存储类USB设备的防护需求设计，日常作业场景中，作业人员常需要随身携带USB类功能模块穿梭在车间、户外调试现场，常规USB设备直接暴露在外，很容易被口袋里的金属零件、工具刮花接口，或是在跌落时磕碰损坏内部电路板，这款外壳就是为解决这类实际使用痛点开发的。从结构设计来看，外壳采用上下扣合的分体式结构，分型面沿着壳体侧部中线布置，扣合后边缘做了圆弧过渡处理，没有尖锐的棱角，手持贴合度较好，长时间握持不会硌手，适合现场作业人员反复插拔携带的使用习惯。壳体表面设置了内凹的椭圆防滑区域，这个区域没有做额外的凸起纹理，而是通过微凹的曲面增加手指与壳体的接触摩擦力，即使手上沾有少量油污或是汗渍，也能稳定握持设备，不会轻易滑落。壳体端部对应USB接口的位置做了精准的让位开口，开口边缘做了0.2mm的倒角处理，插拔USB公头时不会刮伤接口镀层，同时开口尺寸严格匹配标准USB-A型接口的外轮廓公差，设备插入后不会出现旷量，避免日常晃动导致接口松脱。壳体侧面预留了细小的挂绳孔位，可搭配手腕挂绳使用，在高空作业或是移动作业时，能防止设备不慎掉落摔坏。

　　从安装边界来看，这款外壳的内部腔体尺寸完全匹配G1901款USB功能模块的外形，腔体内部设置了两个细小的定位柱，对应模块电路板上的定位孔，装配时只需将电路板对准定位柱放入下壳，再扣合上壳即可完成装配，不需要额外的螺丝固定，依靠上下壳之间的卡扣结构就能实现紧密贴合，卡扣的扣合量设计为0.3mm，既保证装配后不会轻易脱开，也方便后期需要维修模块时可以徒手拆开外壳，不需要借助额外的撬具。外壳的壁厚设计均匀，整体壁厚保持在1.8mm，这个厚度既能保证壳体具备足够的抗冲击强度，在1.2米高度自由跌落至水泥地面时不会出现开裂，也不会因为壁厚过大导致整体尺寸臃肿，方便放入工作服口袋或是工具包的侧袋中携带。

　　壳体尾部做了圆弧收边处理，对应USB模块的尾部电路区域，不会挤压到模块尾部的焊点，避免装配时压伤元器件。在实际选型适配时，需要注意这款外壳仅适配对应尺寸的长条型USB模块，内部腔体的长度、宽度、高度都做了严格的尺寸限定，若模块尺寸超出腔体边界则无法装入，同时壳体表面的防滑区域位置对应人手握持时的拇指接触位，设计时充分考虑了人手握持的自然姿态，拇指刚好能落在椭圆凹面区域，插拔设备时可以自然发力，不需要刻意调整握持姿势。外壳的边角位置都做了R2以上的圆角处理，即使在口袋中与其他工具混放，也不会刮坏衣物或是刮伤其他工具的表面。

　　从材质适配角度，这类外壳通常采用ABS工程塑料注塑成型，表面可以做晒纹处理，进一步提升防滑性能，同时具备较好的耐油污、耐磨损性能，适合工业现场的复杂使用环境。在结构建模过程中，需要重点关注上下壳的扣合位公差配合，卡扣的变形量需要控制在材料允许的弹性变形范围内，避免多次拆装后卡扣出现断裂，同时定位柱的高度需要匹配电路板的厚度，避免定位柱过高顶到上壳内表面，导致上下壳无法完全扣合。另外，壳体上的挂绳孔位置需要做局部加厚处理，因为挂绳受力时这个位置会产生应力集中，局部加厚到2.5mm可以避免拉扯时孔位开裂。这款外壳的设计没有多余的装饰结构，所有的结构特征都服务于实际使用需求，从手持的舒适度、装配的便捷性、防护的可靠性几个维度都做了针对性的优化，能够很好地满足工业场景下便携USB设备的日常防护需求，减少设备因为磕碰、刮擦导致的损坏，延长便携USB功能模块的使用寿命。
