WEG CLIC02可编程逻辑控制器三维结构

　　这款可编程逻辑控制器的三维结构还原，完全围绕小型工控场景的实际安装与使用需求搭建，没有做多余的装饰性设计，所有结构细节都对应实体设备的功能逻辑。从应用场景来看，这类小型控制器常被用在单机自动化设备、小型产线工位控制、楼宇小型机电回路控制、农用小型设备电控改造等场景，不需要复杂的扩展机架，单台设备就能完成8路数字量输入、对应输出回路的逻辑控制，适配24V直流供电的工控常规供电体系，能直接对接多数现场传感器、继电器回路的供电等级，不需要额外加装电压转换模块。

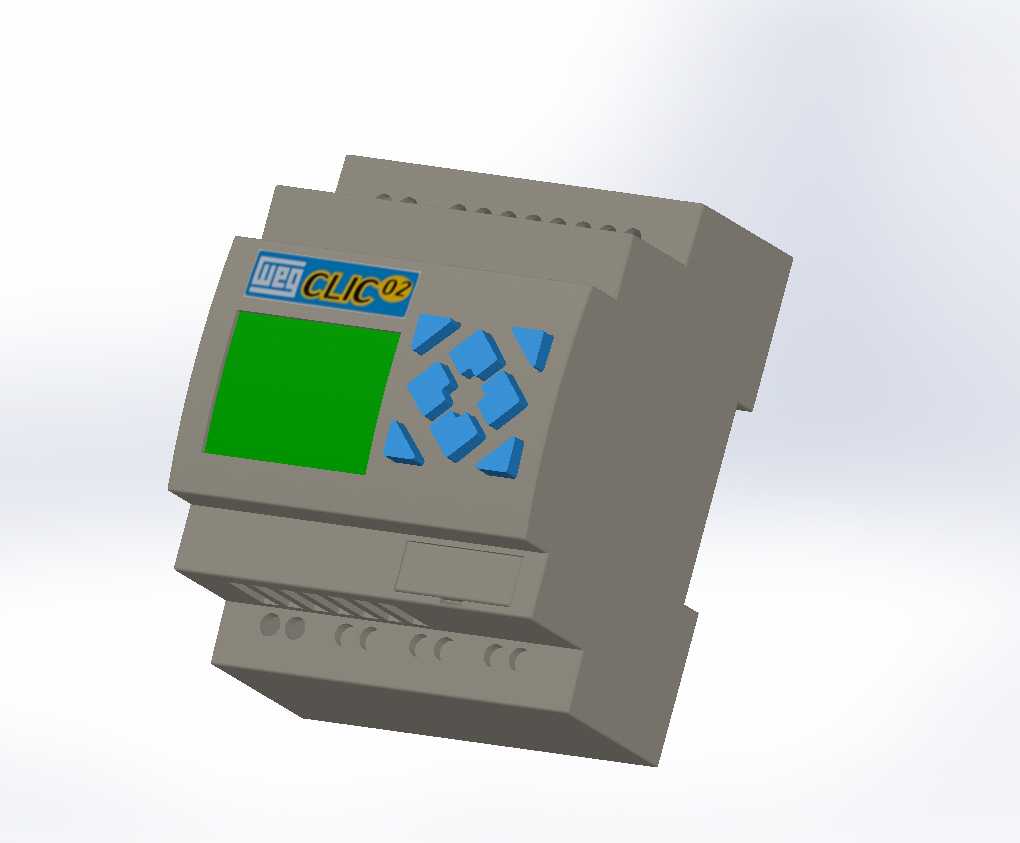

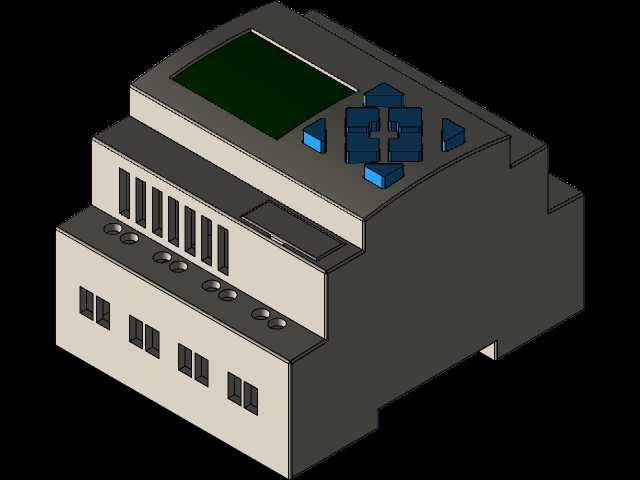

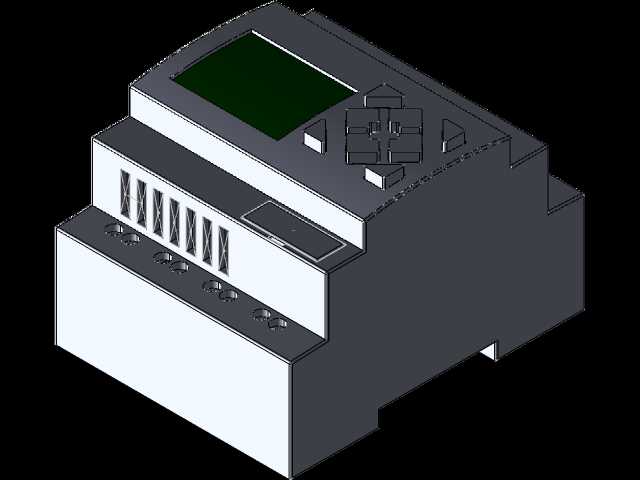

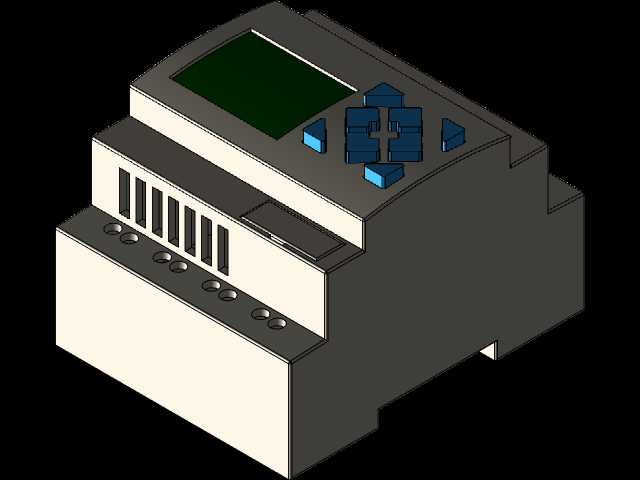

　　从设计思路上看，建模时优先还原了设备的安装边界与操作交互结构：主体采用导轨安装的标准卡扣结构，底部的卡槽尺寸完全匹配工业通用35mmDIN导轨的安装规格，安装时不需要额外打孔，直接卡入导轨即可完成固定，设备整体宽度控制在小型工控箱体的常规单模位尺寸，不会占用过多柜内安装空间，侧面预留的拼接卡槽可以和同系列扩展模块直接拼接，不需要额外的连接线缆，扩展数字量点位时能直接贴合安装，减少柜内走线的杂乱程度。正面的操作区域做了精准还原：绿色显示屏的安装位做了下沉式的边框设计，能避免现场操作时误刮屏幕，周围的蓝色操作按键采用凸起的颗粒式布局，每个按键的按压行程对应的结构间隙都做了还原，按键之间的间距足够戴劳保手套操作，不会出现误触相邻按键的问题，左上角的品牌标识区域做了嵌入式的铭牌位，和外壳一体成型，不会因为长期使用出现铭牌脱落的问题。

　　设备的接线端子区域布置在主体上下两侧，建模时还原了每个接线孔的间距与螺丝固定位的结构，端子的排列间距符合工控接线的常规操作空间，接线时螺丝刀能垂直伸入螺丝位，不会被相邻端子遮挡，每个端子旁的标识位做了微凸的刻线区域，方便现场打印线号后粘贴标识，不会因为柜内积灰导致标识模糊。外壳的散热结构做了隐蔽式的栅格设计，布置在设备侧面与底部接线位的上方，既不会让灰尘直接从正面落入设备内部，又能保证设备长时间运行时的空气流通，避免内部功率元件积热，外壳的边角都做了小圆角过渡，没有尖锐的直角，安装时不会划伤操作人员的手部，也能避免柜内布线时刮破线缆绝缘层。

　　从功能特性对应的结构来看，设备内部的PCB安装位做了对应的卡槽定位，建模时预留了核心控制板、电源模块、输入输出回路的分层安装空间，每层板之间的间距符合安规要求，爬电距离满足低压工控设备的安全标准，电源输入位做了独立的隔离槽，能避免强电回路对信号输入回路的电磁干扰，数字量输入的每个通道都预留了光耦元件的安装位置，对应的外壳结构没有做多余的遮挡，方便后期维护时更换元件。设备正面的显示屏安装位做了透明视窗的卡槽，视窗采用防眩光的材质结构，在车间强光环境下也能清晰查看屏幕上的程序运行状态、输入输出点位的指示灯状态，每个输入输出点位对应的指示灯都布置在端子排的上方，和接线位一一对应，现场排查故障时能直接对应到每个回路的状态，不需要对照图纸逐个查找点位。

　　在安装边界的还原上，建模时严格控制了设备的整体外轮廓尺寸，设备深度适配常规小型工控箱的安装深度，箱门关闭时不会和箱内的走线槽、其他元件产生干涉，设备顶部和底部预留的接线弯曲空间符合接线工艺要求，接入1.5平方的多股铜芯线时，线缆弯曲半径不会超过设备的安装预留空间，不会出现线缆硬折导致的绝缘层破损问题。设备的拆卸结构也做了还原，底部的导轨卡扣做了弹性拨片的结构，拆卸时只需要用螺丝刀撬动拨片就能把设备从导轨上取下，不需要拆除整个导轨上的其他元件，维护效率更高。外壳的上下盖采用卡扣加螺丝的双重固定方式，既保证了日常使用时的外壳密封性，又能在需要检修内部元件时快速拆开外壳，不需要破坏外壳结构。
