罗克韦尔Micro850可编程控制器结构

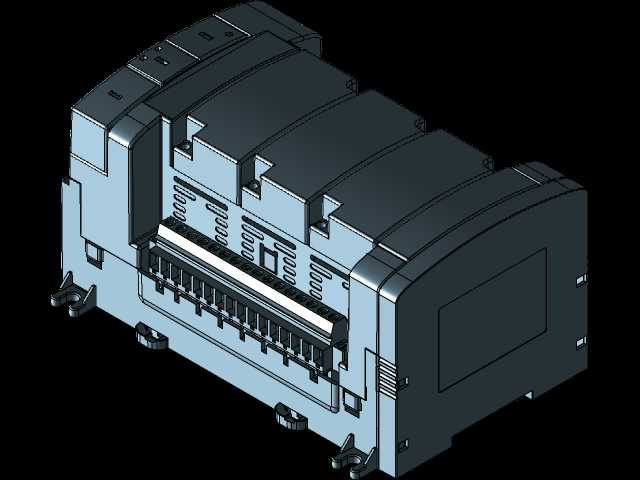

　　在离散制造的产线控制场景里，小型PLC的选型往往直接决定了单机设备的控制逻辑落地效率，这款Micro850控制器的三维结构还原，完全贴合现场安装与接线的实际需求。从结构设计来看，整体采用模块化拼接的壳体思路，主体基座为深灰与浅蓝双色工程塑料材质，表面做了细微的磨砂纹理处理，既可以规避工业现场油污附着后的反光干扰运维排查，也能提升壳体的抗刮擦性能，适配车间多尘、存在少量切削液飞溅的使用环境。

　　设备正面排布了多组接线端子排，端子区域做了内凹式的防护结构，端子上方预留了清晰的标识刻印位，现场接线时无需额外粘贴标签，直接对应点位编号即可完成接线，能大幅降低错接概率；端子排外侧预留了端子盖板的安装卡扣，接线完成后扣上盖板，既可以避免现场金属碎屑掉落造成的端子短路，也能防止运维人员误触带电端子引发安全问题。设备顶部设置了多组模块扩展槽位，槽位采用导向滑轨式设计，扩展IO模块、通信模块时可以顺着滑轨直接推入，到位后自动卡紧锁止，无需额外螺丝固定，现场改造升级时不用拆卸主体设备就能完成模块加装，适配产线后期功能迭代的需求。

　　侧面设计了DIN导轨安装的卡扣结构，卡扣为弹性按压式，安装时对准标准35mmDIN导轨按压即可完成固定，拆卸时用一字螺丝刀撬动卡扣解锁就能快速取下设备，无需拆解导轨周边的其他电气元件，适配电控柜内紧凑的安装空间；设备侧面还预留了散热格栅，格栅为斜向错位开孔，既可以保证设备内部电路工作时的空气流通散热，又能避免垂直掉落的灰尘、金属碎屑直接进入设备内部造成电路故障。设备背部做了平整的贴合面，安装时可以完全贴紧电控柜安装板，不会出现凸起干涉，背部还预留了接地端子的安装位，现场接线时可以直接将接地线缆接至指定位置，保证设备的电磁屏蔽性能，适配车间内存在变频器、伺服驱动器等强电磁干扰源的使用场景。

　　从安装边界来看，设备整体宽度适配多模块拼接后的尺寸需求，上下预留的接线空间完全符合电气安装规范里的弯线半径要求，接线完成后线缆不会出现过度弯折导致的线芯断裂问题；设备前端的操作区域预留了足够的插拔空间，连接编程线缆、扩展通信插头时不会被周边的线槽、其他元件遮挡。这款控制器的结构设计完全围绕工业现场的实际运维需求展开，没有多余的装饰性结构，所有的卡扣、开孔、槽位都对应实际安装、接线、运维、扩展的具体操作，三维模型完整还原了每一处卡扣、端子、格栅的细节尺寸，在做电控柜布局设计时，可以直接导入模型进行空间干涉校验，提前预判接线空间、安装间隙、散热通道的预留是否合理，避免现场安装时出现元件干涉、接线空间不足的问题，大幅提升电控设计的落地效率，减少现场整改的工作量。对于做小型单机设备控制、产线分布式IO控制的工程师来说，这类精准还原的结构模型，能在设计阶段就完成安装可行性的验证，不用等实物到场才发现布局问题，有效缩短设备的设计交付周期。
