西门子S7-1200系列1214C可编程控制器

　　在离散制造业的产线改造、中小型设备的电气控制升级场景里，紧凑型PLC始终是电气工程师选型时的核心考量部件，这款1214C型号的控制器，正是面向中小规模控制需求打造的核心控制单元。从实际落地的工况来看，它常被部署在单机自动化设备、小型产线的逻辑控制节点，承担传感器信号采集、执行机构动作逻辑输出、通讯数据交互的核心任务，不管是包装单机的动作时序控制，还是小型装配工位的流程逻辑管控，都能匹配对应的IO规模需求。

　　从设计思路上看，这款控制器采用了模块化紧凑型的结构布局，本体集成了数字量输入输出通道，顶部的接线端子排采用倾斜式排布设计，现场接线时无需过度弯折线缆，接线完成后线缆自然顺向延伸，能减少端子处的应力集中，降低长期运行中线缆松脱的概率。本体侧面预留的扩展接口，可以根据实际项目需求挂载信号板、通信模块，不用额外扩大安装空间就能实现IO点数或者通讯协议的扩展，对于后期产线功能迭代的场景十分友好，不用整体更换控制器就能完成功能升级。

　　外形与安装边界方面，这款控制器采用标准DIN导轨安装结构，本体宽度适配常规电气柜内的导轨排布间距，安装时只需将本体背部的卡扣卡入35mm标准DIN导轨即可完成固定，不需要额外打孔固定，能大幅缩短电气柜装配的工时。本体正面的状态指示灯采用分区排布，电源、运行、故障以及每个通道的状态指示灯都对应清晰的标识，现场调试或者运维排查时，不用连接编程软件就能快速判断通道状态与设备运行情况，能有效缩短故障排查的时间。

　　功能特性上，这款控制器本体支持多路高速计数与脉冲输出，能够直接连接增量型编码器、小型伺服驱动器，实现简单的定位控制需求，不用额外挂载高速计数模块或者定位模块，能有效降低小型设备的电气硬件成本。通讯接口方面本体集成了以太网接口，支持常规的工业以太网通讯协议，既可以和上位机、触摸屏实现数据交互，也能和同系列的其他PLC、分布式IO模块组网，搭建小型的分布式控制网络。

　　从结构细节来看，控制器的外壳采用阻燃型工程塑料材质，表面做了细微的磨砂处理，既能提升外壳的耐磨性能，也能避免现场运维时留下指纹污渍影响标识识别。本体上下部分的散热槽采用错位排布设计，既能保证内部电路工作时的热量自然散出，也能避免现场的粉尘、金属碎屑直接从散热槽落入设备内部，提升工业现场环境下的运行稳定性。接线端子采用螺钉压接式设计，适配不同线径的多股铜芯线缆，压接时的扭矩范围明确，现场接线时只要按照规范扭矩压接，就能保证长期震动工况下的连接可靠性，不会出现接触不良导致的信号异常。

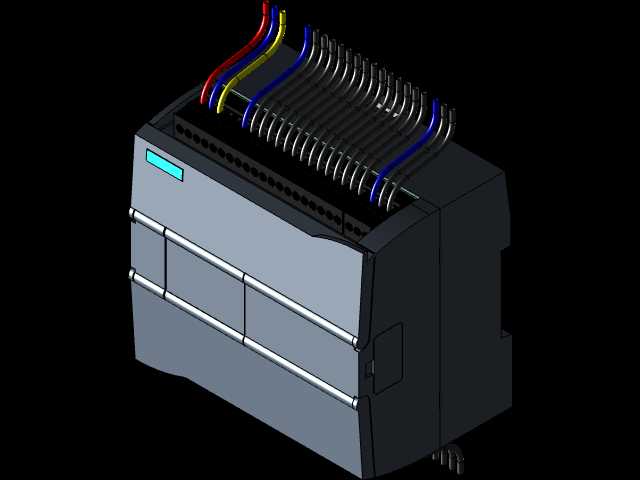

　　在实际三维建模过程中，这款模型完整还原了本体的所有结构细节，包括端子排的排布、状态指示灯的位置、扩展接口的卡扣结构、背部导轨卡扣的活动间隙，不管是用来做电气柜的三维布局校验，还是做设备的虚拟调试数字孪生模型，都能精准匹配实际硬件的安装尺寸，避免布局设计时出现干涉问题。建模时对安装孔位、卡扣的活动行程都做了1:1的还原，在做电气柜装配仿真时，可以模拟真实的安装流程，验证接线空间是否充足、模块扩展时是否存在结构干涉，提前在设计阶段规避现场装配时可能出现的各类问题。
