三菱ASX车型专用点火线圈结构设计

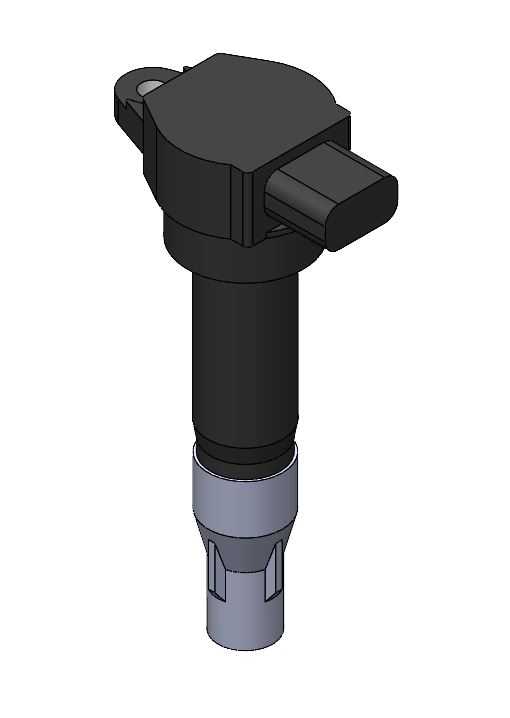

　　这款点火线圈主要适配三菱ASX车型的直列四缸发动机点火系统，属于笔式独立点火结构，直接安装在发动机缸盖的火花塞安装孔上方，省去了传统分缸线的结构，能大幅降低高压传输过程中的能量损耗，避免分缸线老化带来的漏电、点火能量不足问题，在紧凑级SUV的发动机舱布局中，这种独立点火结构也能更好地适配狭小的安装空间，减少周边线束干涉。从实际装车场景来看，该部件长期处于发动机舱高温、高振动的工作环境，上部的接插端采用侧向出线的扁形接插结构，接插端面带有定位卡扣槽，和发动机线束端的护套对接后能形成可靠的锁止，避免车辆行驶过程中振动导致的接插件松脱，接插端的引脚排布采用防呆设计，装配时无需刻意对位即可顺利插入，能有效降低总装环节的错装风险。

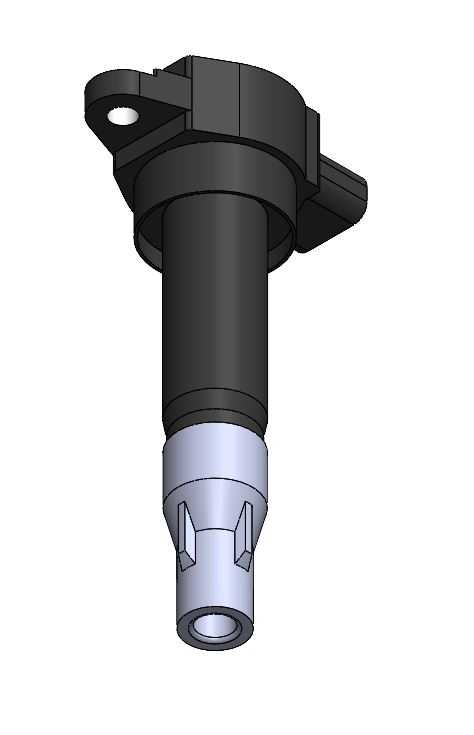

　　下部的高压输出端采用阶梯式圆柱结构，最下端的绝缘护套采用耐高压、耐高温的改性工程塑料材质，插入火花塞安装孔后，护套外壁和缸盖安装孔之间形成小间隙配合，既能保证装配时的导向顺畅，又能在工作时隔绝缸盖的热量直接传导至线圈内部绕组，同时护套上的两道环形凸起能和安装孔内壁形成贴合密封，减少机油蒸汽、灰尘进入线圈安装腔，避免高压爬电问题。上部的安装固定耳采用一体化注塑成型，耳孔内嵌套金属衬套，装配时通过单颗螺栓固定在缸盖的安装凸台上，固定点的位置经过重心匹配，能将线圈工作时的振动幅度控制在极小范围内，避免长期振动导致的绕组疲劳、焊点松脱问题。

　　从结构设计逻辑来看，线圈内部的初级、次级绕组采用同轴嵌套布局，绕组外层包裹高导磁硅钢片组成的磁路结构，能在初级绕组通断电瞬间形成闭合磁路，减少磁通量泄漏，保证次级绕组能感应出足够的高压电势，精准击穿火花塞电极间隙形成电火花。磁路结构和外壳之间填充耐高温环氧树脂，经过真空灌胶工艺处理后，既能固定内部绕组和磁路的相对位置，抵御车辆行驶带来的高频振动，又能提升内部绝缘性能，避免高压绕组和外壳之间出现击穿放电。外壳主体采用耐温等级达到180℃的PBT材质，表面做哑光磨砂处理，能抵御发动机舱内的油污、防冻液侵蚀，长期使用不会出现材质脆化、开裂问题。

　　在安装边界尺寸上，该点火线圈总高度控制在120mm左右，上部主体最大直径为55mm，侧向接插件伸出长度为28mm，下部高压端直径为22mm，安装固定耳的中心距接插件端面的距离为32mm，所有尺寸公差都按照汽车行业TS16949标准设定，和缸盖安装孔的配合间隙控制在0.2-0.4mm之间，既保证装配时的顺畅度，又不会出现装配后松旷的问题。在实际功能表现上，该线圈能在发动机1000-6500转的全转速区间内提供稳定的点火能量，初级绕组通电时间根据发动机转速动态调整，低转速大负荷工况下能提供足够的点火能量保证混合气充分燃烧，高转速工况下能缩短充电时间保证连续点火的可靠性，不会出现高速断火、缺缸的问题。针对涡轮增压车型的高缸压工况，线圈的次级输出电压能达到35kV以上，即使在火花塞电极间隙磨损到1.1mm的极限状态下，依然能可靠击穿混合气，保证发动机动力输出稳定。在结构细节处理上，线圈上部的泄压槽设计能平衡线圈内外的气压差，当发动机舱温度剧烈变化时，不会因为内部空气热胀冷缩导致外壳变形或者密封失效，接插端的密封圈采用氟橡胶材质，耐温范围覆盖-40℃到150℃，能在极寒和高温环境下保持弹性，避免水汽进入接插件内部导致引脚氧化接触不良。
