奥迪C4底盘倾角与主销后倾角调整构件

　　在底盘维保与改装作业场景中，车轮定位参数的精准度直接决定车辆行驶的直线稳定性、转向回正能力以及轮胎磨损速率，这套适配奥迪C4底盘的调整构件，正是针对原厂固定定位孔位无法满足参数微调需求的痛点设计。日常维保场景里，不少使用年限较长的C4底盘车辆会因悬架衬套老化、副车架形变、减震器支座磨损出现外倾角、主销后倾角偏移，常规的偏心螺栓调整量有限，无法覆盖大偏差修正需求，这套调整板通过多组弧形长圆孔的滑动限位结构，能在不破坏原有底盘安装点位的前提下，实现三个核心定位参数的连续可调。

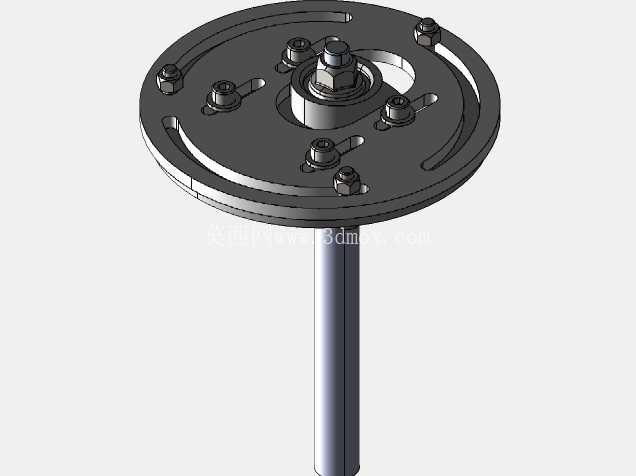

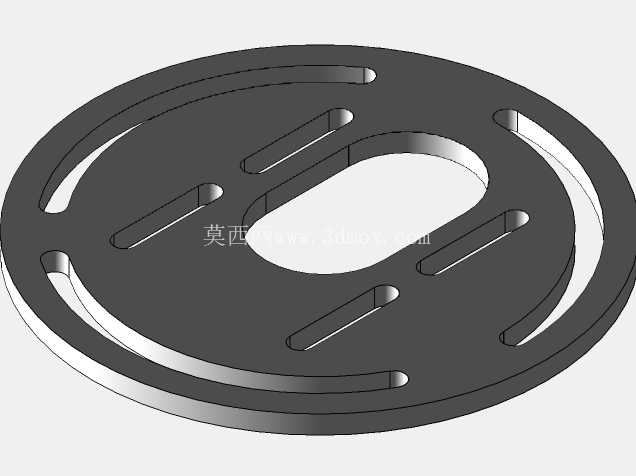

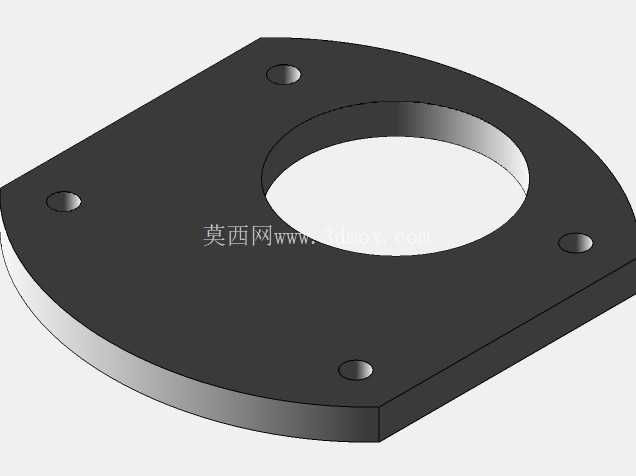

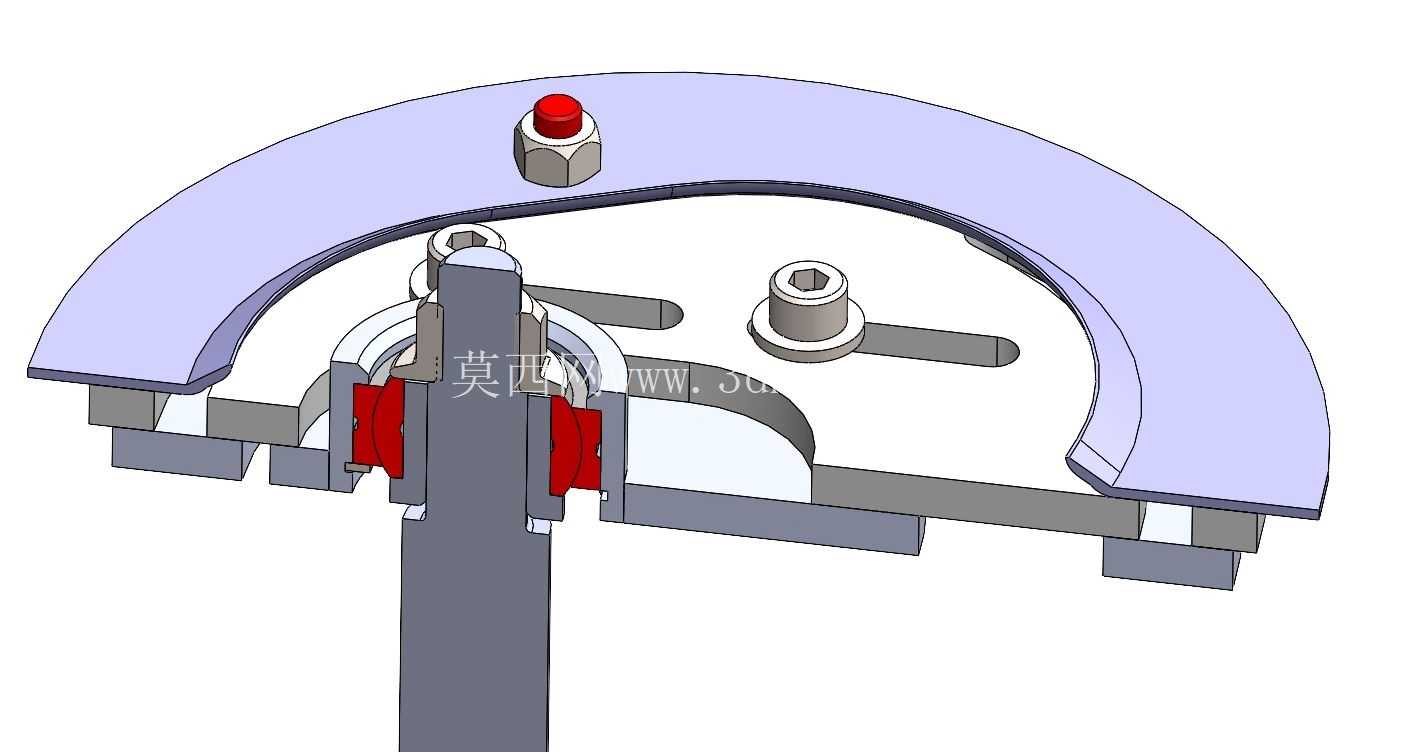

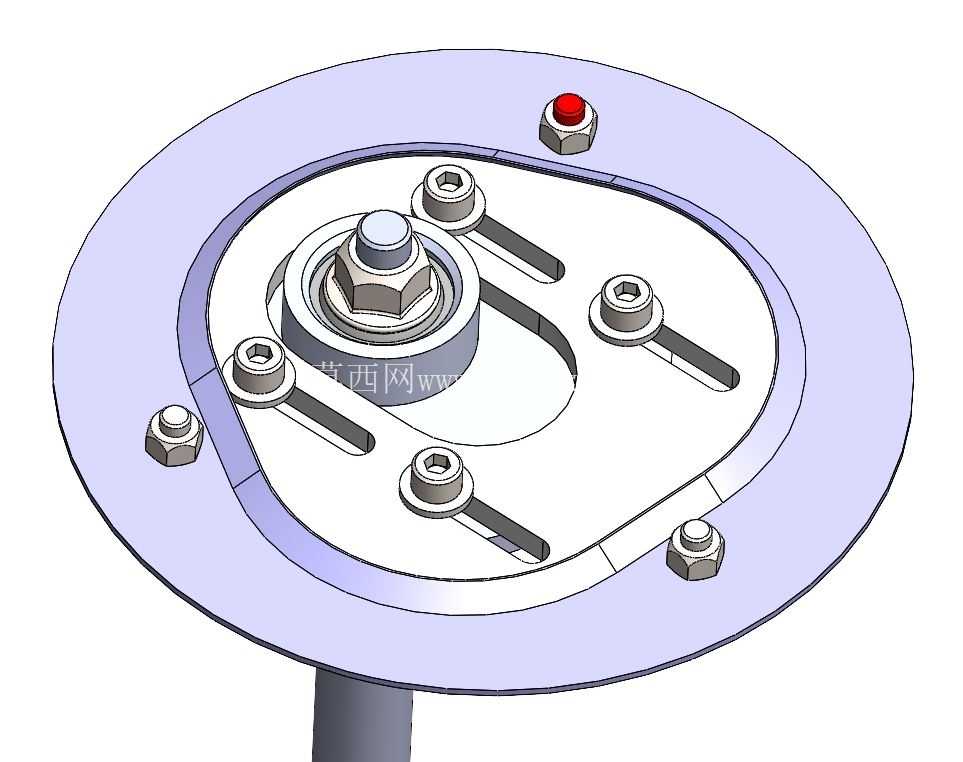

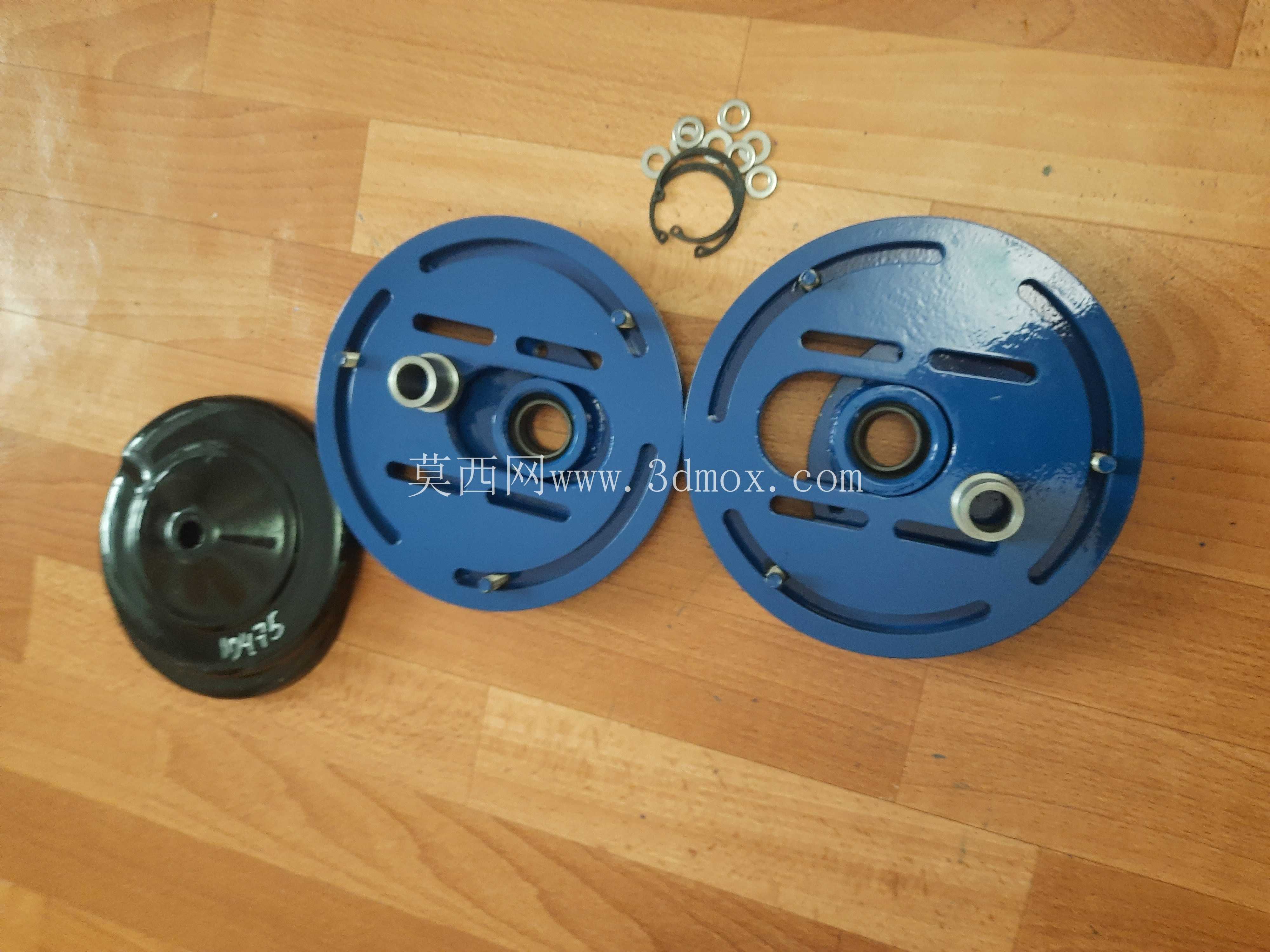

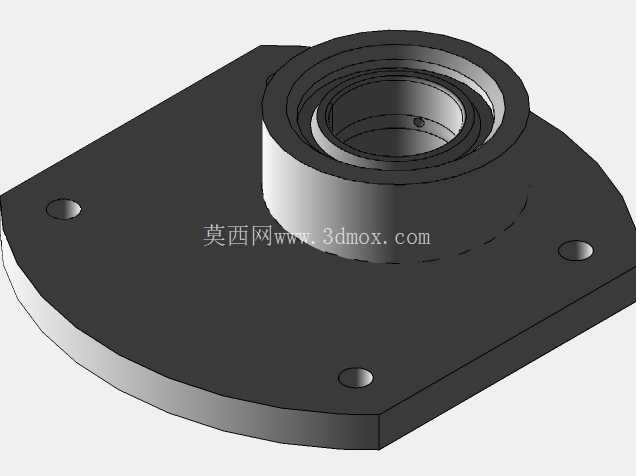

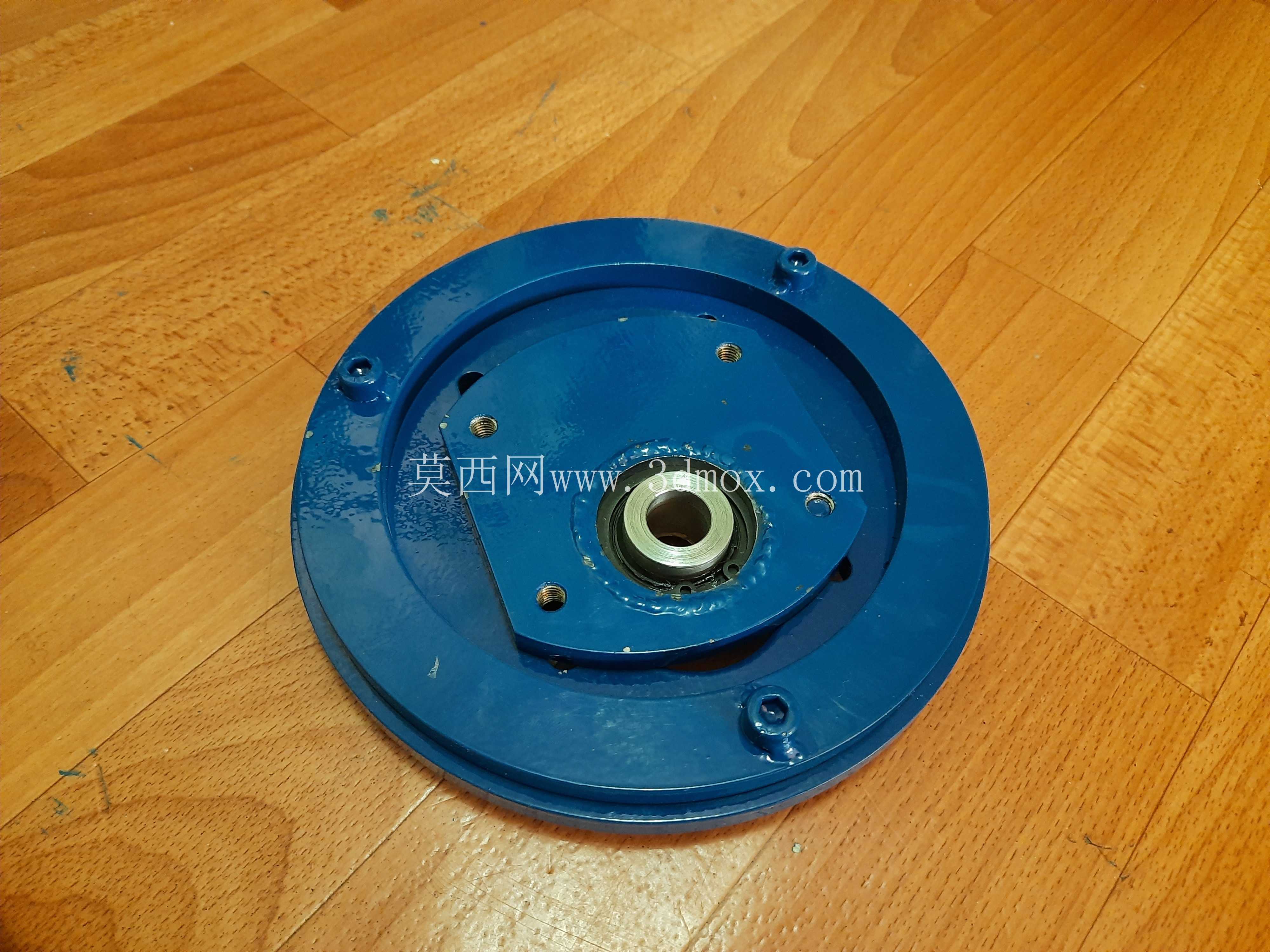

　　从实际安装边界来看，调整板整体采用类三角法兰式轮廓，外缘完全贴合原厂减震器上座的安装平面，三个固定螺栓孔位与原厂支座孔位完全同轴对应，无需对车身或悬架部件做任何打孔、切割改动，安装时只需将原厂上座固定螺栓松开，把调整板垫入支座与车身安装面之间，通过调整板上带内六角限位的滑动螺栓座的位置，就能改变减震器上端的相对安装坐标。具体功能实现上，主销后倾角的调整通过沿车辆前后方向布置的长槽实现，滑动座在槽内移动时会改变主销轴线的纵向倾角，调整范围覆盖正负1.5度，足以抵消悬架部件老化带来的倾角偏移；外倾角调整通过沿车辆横向布置的弧形槽实现，滑动座沿槽滑动时会改变减震器上端的横向偏移量，对应车轮外倾角的调整范围覆盖正负2度，既能解决日常行驶出现的轮胎偏磨问题，也能满足赛道驾驶场景下的倾角设定需求；前束角的调整则通过中心安装位的偏心限位结构实现，配合转向拉杆的微调，能让前束值精准匹配外倾角设定，避免轮胎出现羽状磨损。

　　设计过程中充分考虑了底盘部件的受力特性，调整板主体采用与原厂支座同厚度的高强度合金钢板冲压成型，所有滑动槽边缘都做了卷边强化处理，避免长期受交变载荷出现槽口形变；每个滑动螺栓座都设计了防滑齿面，当螺栓锁紧时，齿面会咬入调整板与安装面，防止车辆行驶过程中受振动冲击出现位置滑移，保证定位参数长期稳定；顶部的红色锁紧螺母为防松自锁结构，配合平垫与弹垫的组合，即便在颠簸路面长期行驶也不会出现松脱问题。

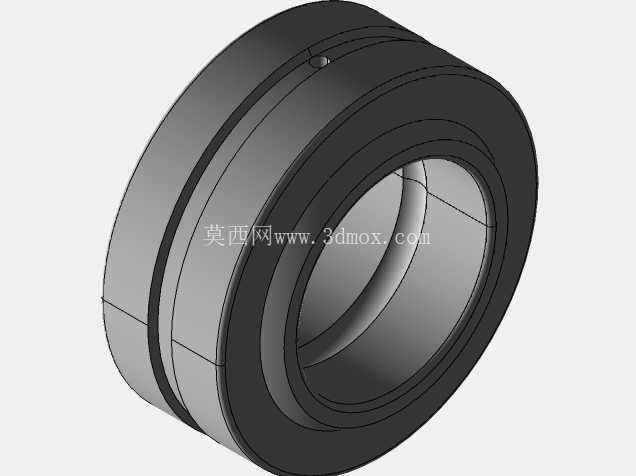

　　从实际使用反馈来看，这套调整构件既适用于日常维保场景下的定位参数修正，解决车辆跑偏、轮胎偏磨、转向回正力不足的问题，也适用于改装场景下的底盘定位参数定制，比如降低车身之后的倾角补偿，或者赛道驾驶时的倾角设定，安装过程不需要专用工具，常规的机修套筒、内六角扳手就能完成全部操作，调整时配合四轮定位仪的实时数据反馈，能快速将参数调整到目标值。不同于市面上通用型的倾角调整垫片，这套构件完全针对奥迪C4底盘的安装点位做了适配，轮廓边缘避开了周边的线束、管路安装位，安装后不会与周边部件产生运动干涉，中心的轴承安装位与原厂减震器顶胶完全匹配，不会改变减震器的原有工作行程，也不会影响转向时的减震器转动自由度。
