带透明上盖IP65防护塑料电气安装盒

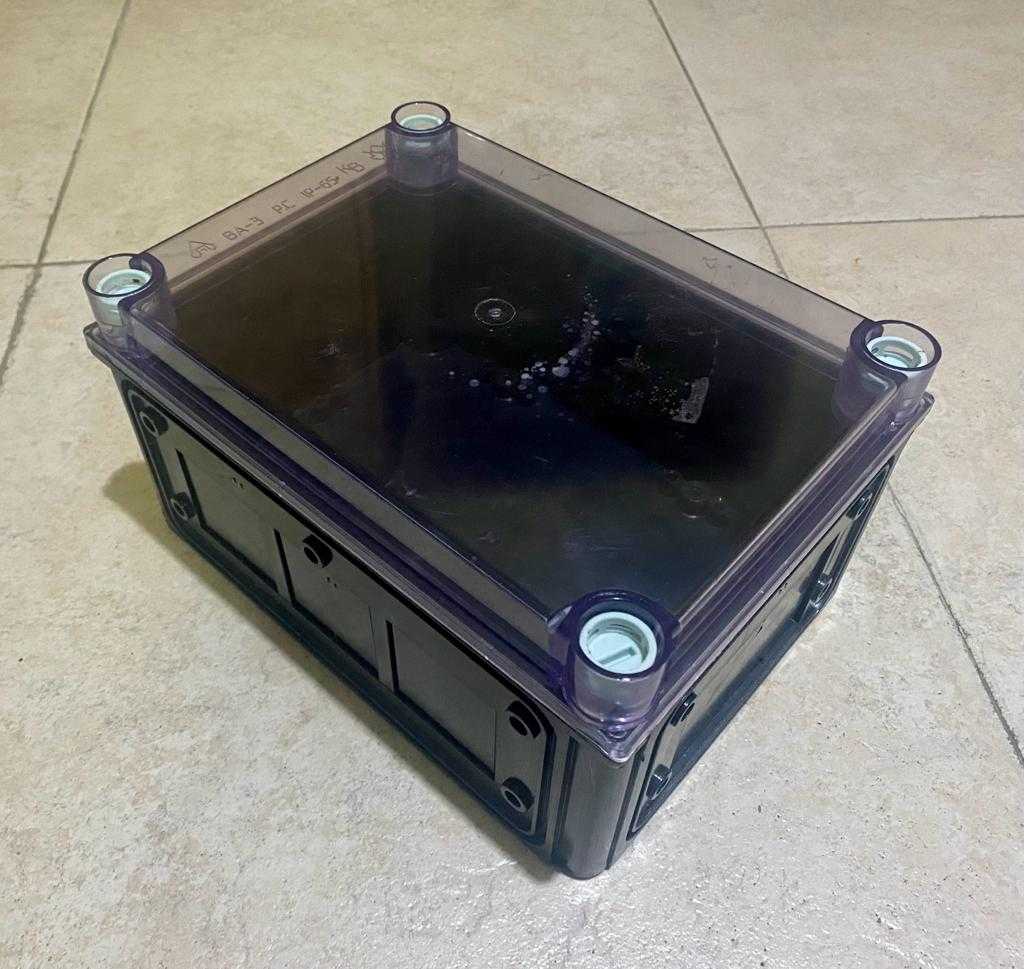

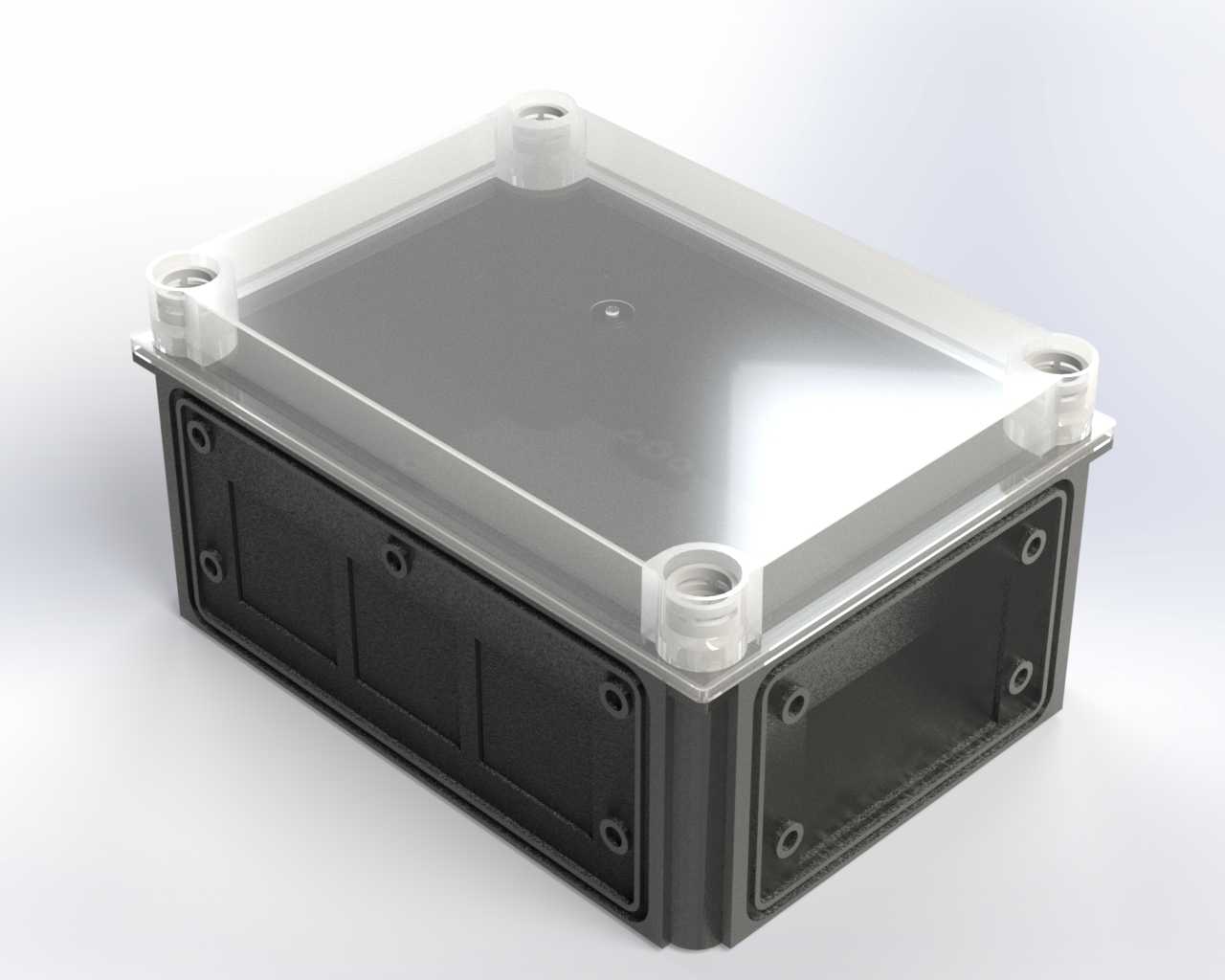

　　这款带透明上盖的塑料电气安装盒，是工业现场低压电气元件集成安装的常用壳体类部件，日常应用场景覆盖户外小型设备接线、室内工控回路端子排布、小型传感模块防护安装、民用电气分支线路防护等多个领域，不管是露天的厂区设备旁侧、潮湿的地下管廊节点，还是洁净车间内的小型设备控制端，都能见到这类壳体的实际应用。从实际使用角度出发，这类壳体的核心作用是为内部安装的电气元件提供可靠的物理防护，隔绝外界的粉尘、水汽、轻度飞溅液体，同时避免人员误触内部带电部件引发安全隐患，透明上盖的设计则可以让运维人员不用拆开盒盖，就能直接观察内部元件的工作状态、接线端子的松动情况、指示灯的显示状态，大幅降低日常巡检的工作量，也减少反复开盖带来的密封性能损耗。

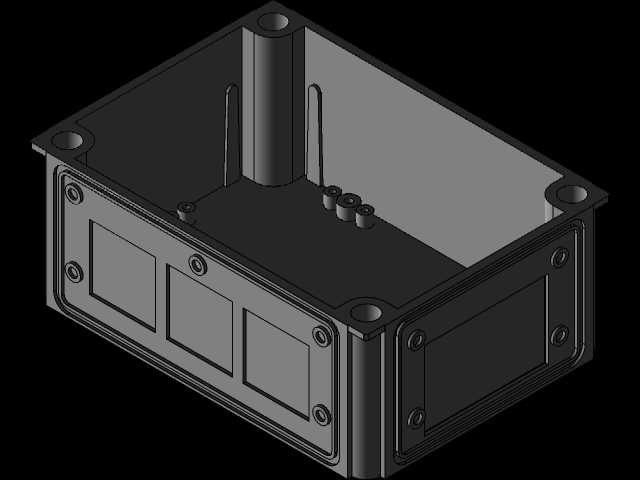

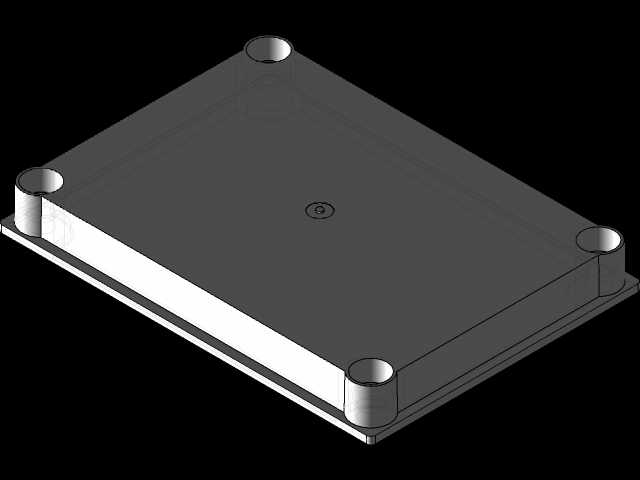

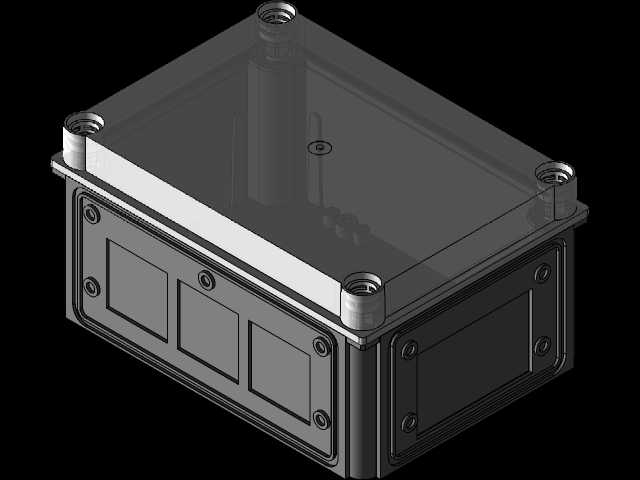

　　在结构设计思路上，这款壳体采用上下分体式结构，下盒体为深色阻燃工程塑料材质，具备足够的结构强度与绝缘性能，盒体侧壁预留了标准的敲落孔位，方便现场根据走线方向开设线缆引入孔，无需额外对盒体进行大面积切削加工；上盖采用半透明磨砂PC材质，既保证透光观察的清晰度，又能避免强光直射下内部元件的老化加速，同时上盖的四个角位集成了一体式的安装固定柱，固定螺丝穿过上盖柱体后直接锁合到下盒体对应的预埋铜螺母内，锁合过程中柱体周边的密封胶条会被均匀压紧，保证整盒的防护等级达到IP65标准，完全满足常规户外使用的防尘防水要求。盒体内部的底面上预制了多组标准安装螺柱，螺柱间距符合通用电气元件的安装孔位规范，可以直接固定端子排、小型继电器、PCB控制板、接线端子等常规低压电气元件，不需要额外在盒内打孔固定，降低现场安装的加工难度。

　　从安装边界尺寸来看，这款壳体的外部长宽高尺寸为252mm×183mm×128mm，安装时需要在安装面预留至少270mm×200mm的平面空间，同时要在盒体的线缆引出侧预留不小于80mm的走线弯折空间，避免线缆过度弯折导致绝缘层破损；盒体的固定孔位分布在上盖四个角的安装柱上，孔位中心距为230mm×161mm，安装时可以采用M5的膨胀螺丝或者自攻螺丝直接固定在墙面、设备机架、安装支架上，固定后盒体底部与安装面之间会预留3mm左右的间隙，避免安装面的积水直接浸泡盒体底部，进一步提升防潮性能。在实际选型使用时，需要注意内部安装元件的总发热功率不能超过15W，避免盒内密闭空间积热导致元件寿命下降，同时如果是在有强腐蚀介质的环境中使用，还需要额外在盒体接缝处涂抹密封硅脂，进一步提升密封防护能力。这类壳体的建模过程需要重点关注上下盒体的配合公差，密封胶条的压缩量控制在0.8-1.2mm之间，既保证密封性能，又不会因为锁合力过大导致塑料柱体开裂，同时内部安装螺柱的位置要避开盒体侧壁的敲落孔位，避免现场开孔时破坏内部安装结构。
