YUMO品牌60mm空心轴旋转编码器结构

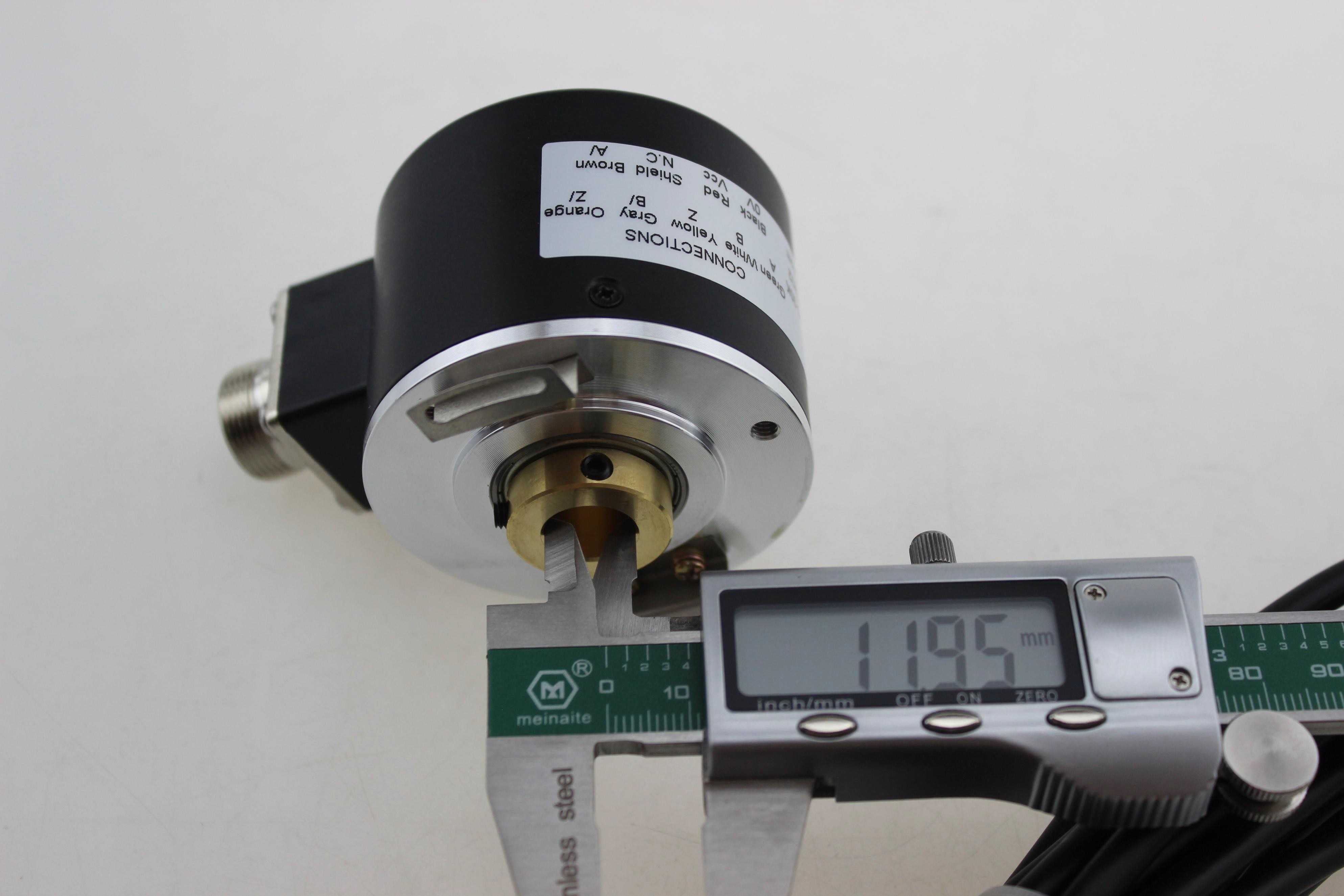

　　在自动化生产线的工位定位、数控机床的主轴转速反馈、包装机械的送料长度计量、电梯门机的位置检测这类场景里，空心轴旋转编码器是核心的角位移反馈部件，和实心轴编码器相比，空心轴的结构不需要额外设计联轴器安装位，能直接套在被测转轴上，大幅缩减设备传动端的轴向安装空间，尤其适合安装空间局促、转轴端没有多余伸出长度的设备布局场景。这款编码器主体直径为60mm，适配12mm孔径的转轴安装，建模时预留了孔径修改的参数化空间，设计人员可以根据实际项目里的被测轴径，快速调整内孔尺寸，不需要重新绘制整个主体结构，能大幅缩短非标设备选型阶段的建模调整周期。

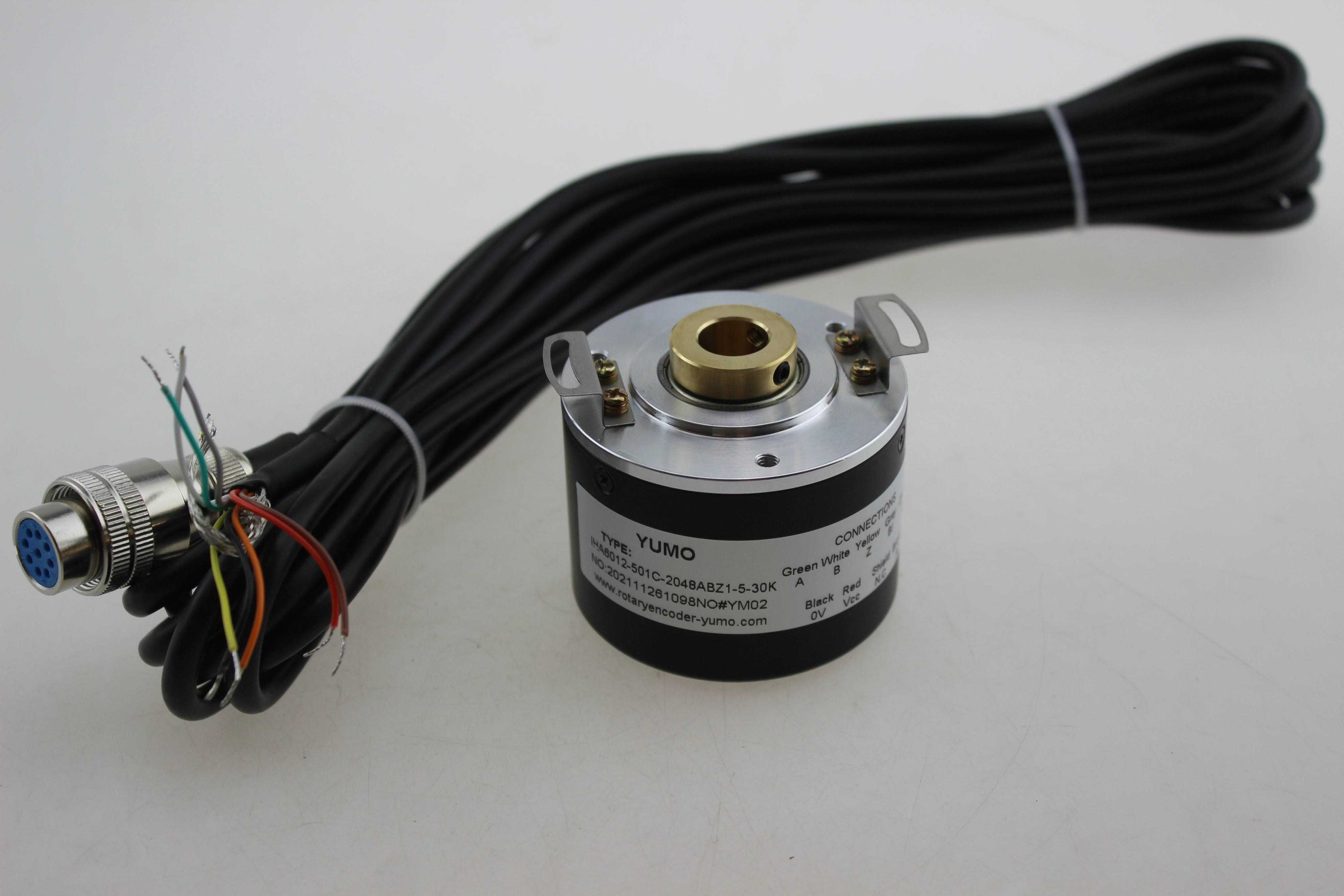

　　从结构设计逻辑来看，编码器的主体外壳做了等壁厚的圆柱造型，外壳边缘做了小尺寸的倒角过渡，既避免安装时锐边划伤操作人员，也能减少外壳应力集中的问题，提升外壳的抗挤压能力；后端预留了线缆出线的槽位，出线位置做了圆弧过渡，避免线缆长期弯折出现外皮破损的问题，适配2M长度的出线线缆布局，能满足大部分工业设备的布线长度需求。安装边界方面，60mm的主体外径意味着在做安装板设计时，需要预留至少65mm的圆形安装空间，编码器侧面预留了安装固定的螺丝孔位，孔位的中心距按照通用工业编码器的安装标准做了适配，能兼容市面上大部分同规格编码器的安装支架，不需要重新设计安装板就能完成替换，降低设备维护时的部件替换成本。

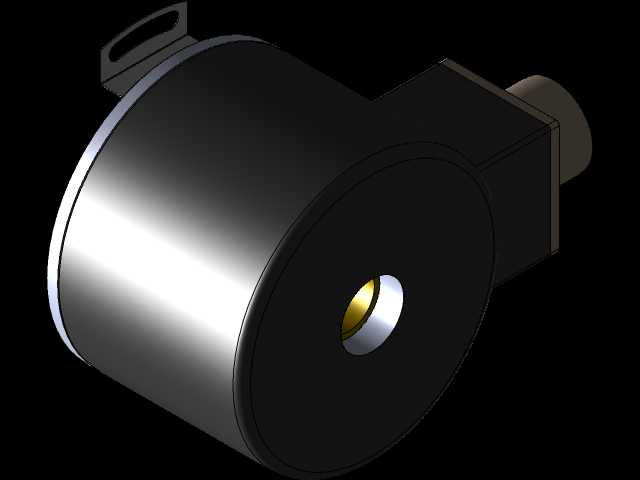

　　实际应用中，这类增量型空心轴编码器能输出和转轴角位移对应的脉冲信号，设备的控制系统通过采集脉冲数量，就能换算出转轴的转速、转动角度、移动距离等参数，比如在输送带设备上，把编码器空心轴套在输送带的驱动辊端，就能实时反馈输送带的送料长度，配合控制系统实现定长送料；在数控转台上，编码器直接套在转台主轴上，能消除联轴器传动带来的间隙误差，提升转台的角度定位精度。建模过程中，对编码器的内部结构做了简化处理，保留了外部安装所需的所有关键尺寸：主体的总长度、安装孔的位置与孔径、空心轴的内孔公差、出线口的尺寸，这些尺寸都是实际选型安装时必须核对的参数，设计人员在做设备整体装配时，可以直接把这个模型导入装配体，检查和周边部件的干涉情况，比如确认编码器安装后和电机端盖、设备机架之间有没有足够的装配间隙，线缆出线方向会不会和周边的管线、结构件产生干涉。

　　和同规格的实心轴编码器相比，空心轴的结构因为省去了联轴器，传动链更短，动态响应速度更快，在高速转轴的转速检测场景里，能避免联轴器打滑带来的检测误差，同时因为没有联轴器的传动间隙，反向转动时的检测精度更高，适合需要频繁正反转的传动场景，比如印刷机械的辊筒传动、绕线设备的主轴传动。设计时还考虑了编码器的安装锁紧结构，空心轴的侧面预留了紧定螺丝的安装位，建模时还原了紧定螺丝的沉孔位置，设计人员可以根据这个位置预留扳手操作空间，避免安装时因为空间不足无法拧紧紧定螺丝，导致编码器和转轴之间出现打滑，影响检测精度。外壳的表面做了防滑的纹理设计，既提升了外壳的握持手感，也能在一定程度上提升外壳的散热能力，编码器长时间工作时，内部电路产生的热量可以通过外壳更快散发到空气中，提升部件的工作稳定性。
