M26圆形面板双USB母座接口结构

　　做设备面板接口选型的时候，经常会碰到需要在设备外壳上同时引出USB-A和USB-C数据、供电接口的场景，尤其是工业控制机柜、户外检测设备、桌面型测试仪器这类需要对外预留数据交互、外接设备供电端口的设备，常规的直插式USB母座没有面板固定结构，直接开孔安装容易出现松动、密封性能不足的问题，线材拉扯的时候还容易把母座从面板上拽脱，影响设备的正常使用。这款圆形面板安装的双USB母座，就是针对这类嵌入式面板安装场景设计的接口组件，整体采用圆形螺纹锁紧的安装结构，适配M26规格的面板开孔，安装的时候只需要在设备面板上开出对应尺寸的圆孔，将接口主体从面板外侧穿入，在面板内侧用配套的锁紧螺母旋紧固定，就能完成接口的安装固定，不需要额外设计复杂的固定压片或者螺丝孔位，能大幅简化面板的加工工序，也能保证接口安装后的同轴度，避免出现安装歪斜的问题。

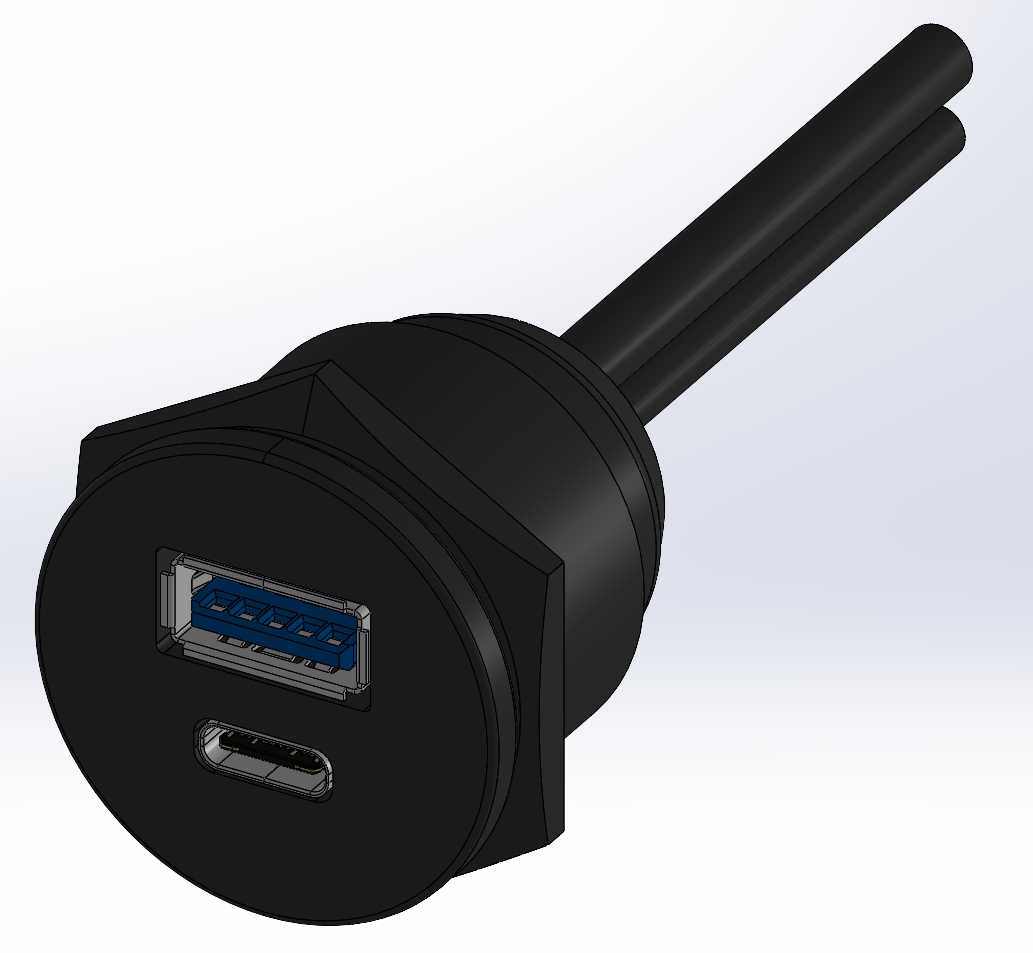

　　接口端面上同时集成了USB-A3.0母座和USB-C母座两个端口，两个端口在圆形端面上上下排布，布局紧凑，不会出现插头互相干涉的情况，USB-A端口可以兼容常规的USB-A接口设备，比如U盘、USB鼠标、传统的数据线缆，USB-C端口则可以适配 newer 的Type-C接口设备，支持正反插，同时兼顾数据传输和供电输出的需求，两个端口都做了内嵌式设计，母座端面略低于接口的圆形安装面，能避免插头插拔的时候磕碰损伤母座内部的接触弹片。

　　接口尾部引出双股出线线缆，线缆和接口主体的衔接位置做了锥面过渡的应力释放结构，能减少线缆弯折的时候对接口内部焊点的拉扯力，避免长期使用后出现线缆断线、焊点脱开的问题，接口主体的外壳采用硬质绝缘材质，表面做了哑光磨砂处理，既可以保证绝缘性能，也能提升安装后的外观质感，和工业设备的面板风格匹配。从安装边界来看，这款接口的圆形安装法兰直径略大于M26的开孔尺寸，安装后法兰面可以完全覆盖开孔边缘，不会露出开孔的加工毛刺，锁紧后的法兰面和面板之间可以加装密封胶圈，满足户外设备或者有防尘防水要求的设备使用需求，接口整体的轴向长度控制得比较紧凑，安装后不会在面板内侧占用过多的内部空间，适合内部布线空间紧张的小型设备使用。

　　在结构设计的时候，两个母座的固定位置都做了定位筋设计，母座和外壳之间采用卡扣加粘接的双重固定方式，即使频繁插拔插头，母座也不会在外壳内部出现移位，保证插拔的手感一致性，内部的线缆焊接位置做了点胶固定，避免运输或者使用过程中的震动导致焊点虚接。这类双接口的面板安装组件，相比单独安装两个独立的圆形USB接口，能减少面板上的开孔数量，只需要开一个圆孔就能同时实现两种接口的扩展，面板的加工难度更低，整体外观也更整洁统一，在做设备外观设计的时候，不需要为两个接口预留单独的安装位置，能简化面板的布局设计，尤其是对于小型化的手持检测设备、桌面型仪器来说，面板空间本身就比较紧张，这种集成式的双接口组件能大幅节省面板的占用面积。实际选型的时候需要注意，这款接口的安装螺纹规格是M26，开孔的时候要保证开孔的公差在合理范围内，开孔过大容易导致安装后出现松动，开孔过小则会导致接口无法顺利穿入，锁紧螺母的旋合扭矩也要控制在合理范围，避免扭矩过大导致外壳出现开裂的问题，尾部出线的弯折半径建议不小于线缆直径的5倍，长期小半径弯折容易导致内部线芯断裂。
