M2.5规格滚花嵌入式铜螺母结构设计

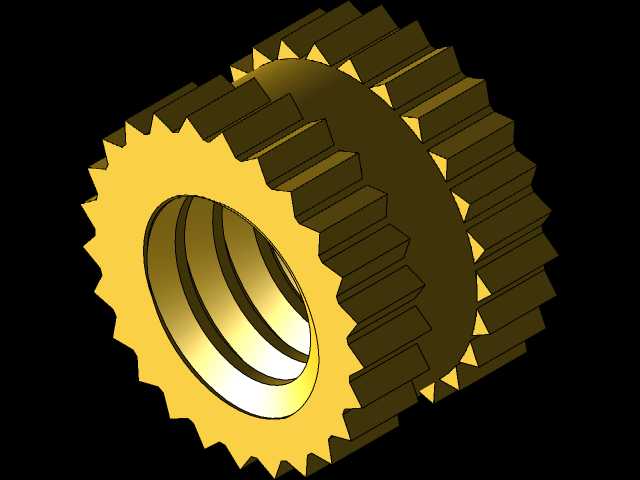

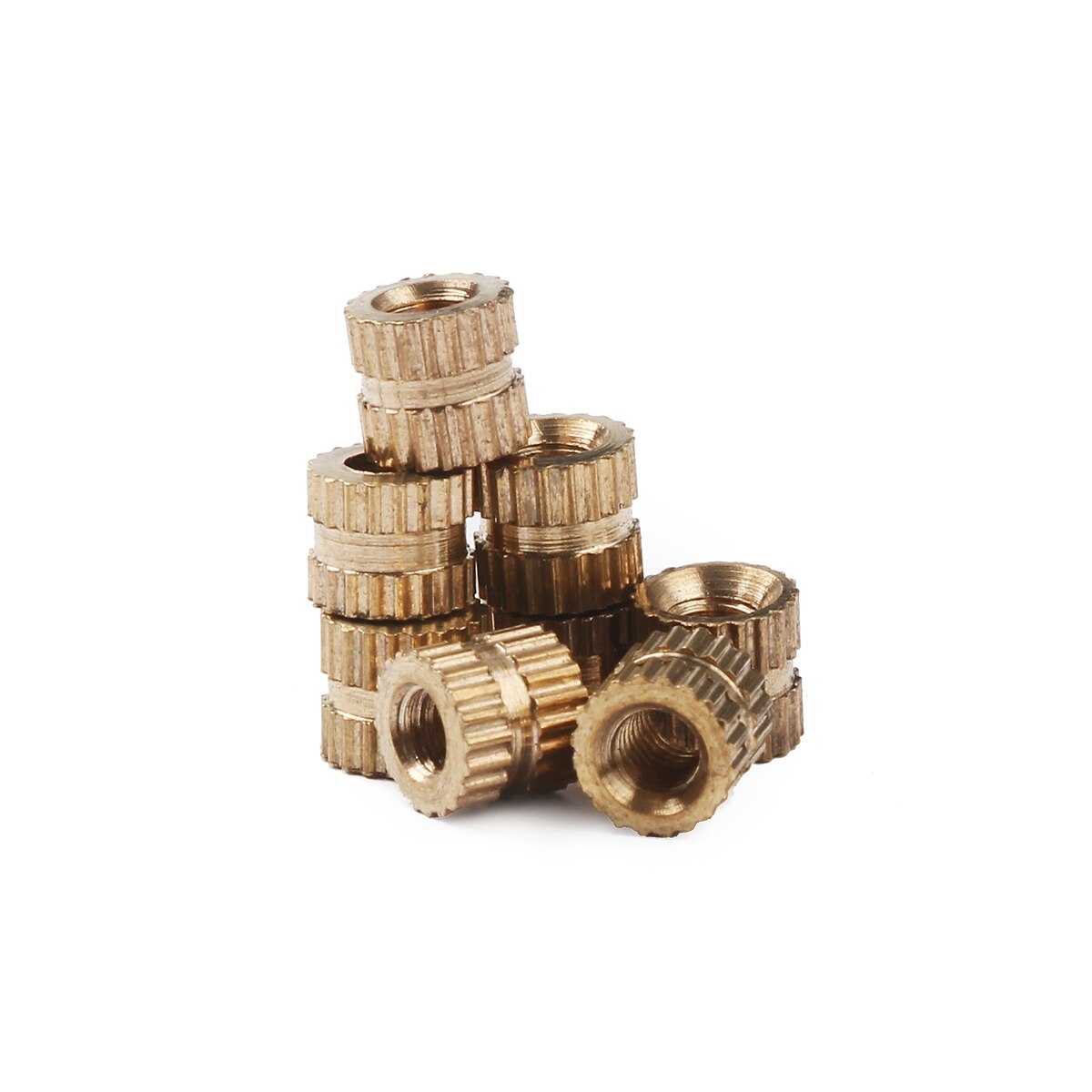

　　这款滚花结构的插入螺母，整体采用直纹加端面三角齿的复合防滑设计，不是市面上常见的单一斜纹滚花结构，做结构选型的时候要特别注意这点：直纹段主要承担周向防转的作用，当螺母通过热熔或者超声波工艺压入塑胶柱之后，直纹的棱边会嵌入熔融后重新固化的塑胶内壁，哪怕螺丝锁附时施加超过0.4N·m的扭矩，螺母也不会跟转；而两端的三角尖齿，是用来承担轴向抗拔脱力的，压装过程中尖齿会扎入塑胶柱的上下端面，形成类似倒扣的机械咬合结构，哪怕设备长期在高低温循环环境下工作，塑胶和铜材热膨胀系数不一致产生的微位移，也不会让螺母出现轴向松脱。日常做消费电子、小型电源类塑胶壳体结构设计时，M2.5规格的插入螺母是绕不开的基础紧固件，这类嵌件的核心作用是解决塑胶壳体螺纹连接强度不足的问题——纯塑胶材质攻牙后反复拆装几次就会滑牙，尤其是电源变压器周边的塑胶固定座，既要承受线圈自重带来的长期静载荷，还要应对设备运输过程中的振动冲击，没有金属嵌件的螺纹连接根本达不到可靠性要求。

　　从安装边界来看，这类M2.5插入螺母的适配塑胶柱外径一般要做到5.2-5.5mm，压装前的预制孔直径要控制在3.1-3.2mm，压入深度不能小于螺母自身长度的80%，如果是用在电源变压器的骨架固定位，还要注意螺母压装后端面不能高出塑胶柱平面0.1mm以上，否则会导致变压器安装后出现倾斜，进而影响磁芯的对齐度，增大空载损耗。设计这类嵌件三维模型的时候，不能只画个带内螺纹的铜套就完事，要把滚花的齿形参数做准确：直纹的齿距一般是0.3mm，齿高0.15mm，端面三角齿的齿顶角控制在60度，齿尖要做0.05mm的倒钝处理，不然实际生产压装的时候齿尖容易崩碎，残留在塑胶件里形成金属碎屑，给电源类产品带来短路风险。

　　内螺纹的精度要按6H级公差建模，螺纹收尾段的退刀槽不能省略，很多新手建模的时候直接把螺纹画到螺母端面，实际量产的时候丝锥攻牙到根部会出现烂牙，导致螺丝锁不到位。另外螺母的内孔两端都要做0.2mm的C角倒角，一方面是压装的时候可以自动导正预制孔的位置，避免压偏导致塑胶柱开裂，另一方面螺丝锁附的时候可以引导螺纹顺利旋入，不会出现螺丝端头顶在螺母端面的假锁现象。在实际应用场景里，这类插入螺母除了用在电源变压器的塑胶固定座，还广泛用在小型家电的壳体连接、传感器模块的安装柱、消费电子的内部支架固定上，选型的时候要根据实际受力情况选对应的长度：如果是只需要固定轻薄的PCB板，螺母长度选3mm就足够，如果是要承受变压器这类有一定重量的部件，长度要选4mm以上，保证足够的咬合长度。

　　建模的时候还要注意材质对应的密度参数，铜材的密度按8.5g/cm³设置，这样后期做整机BOM重量核算的时候，嵌件的重量统计才不会出现大的偏差，给后续的包装、运输成本核算提供准确依据。很多结构工程师做设计的时候容易忽略嵌件的圆角细节，这款螺母的外圆棱角都做了微小的R0.1圆角，不要觉得这个圆角不重要，压装的时候锐角会刮蹭预制孔的内壁，把塑胶刮下来的碎屑挤到螺纹孔里，导致螺丝锁附的时候出现卡滞，甚至把螺丝牙纹损坏。还有滚花段的外径公差，要按h7级来控制，比预制孔大0.2-0.3mm，这样压入之后才能形成足够的抱紧力，要是外径做小了，哪怕滚花齿形再完美，长期使用后也会出现螺母松脱的问题。
