工业馈线防护用七回路电气保险盒

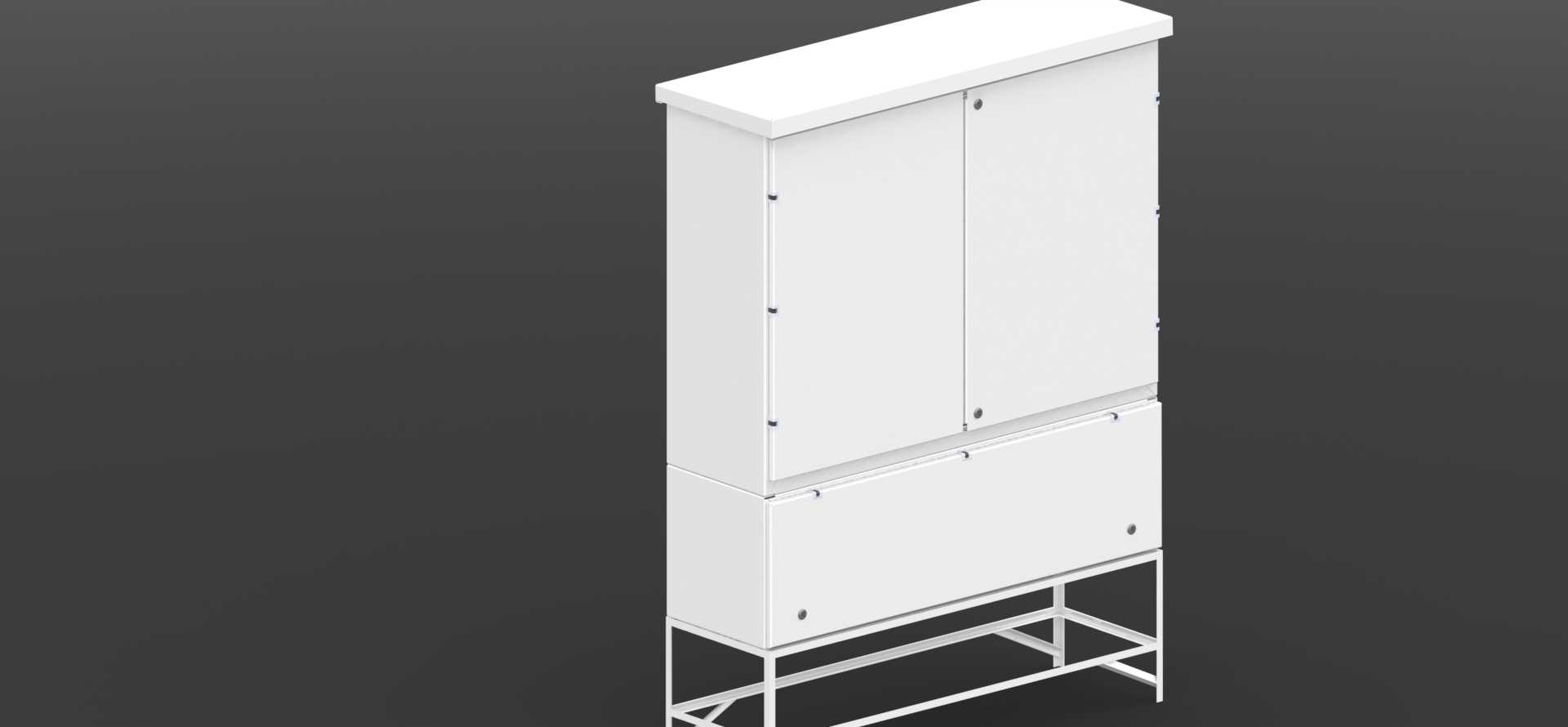

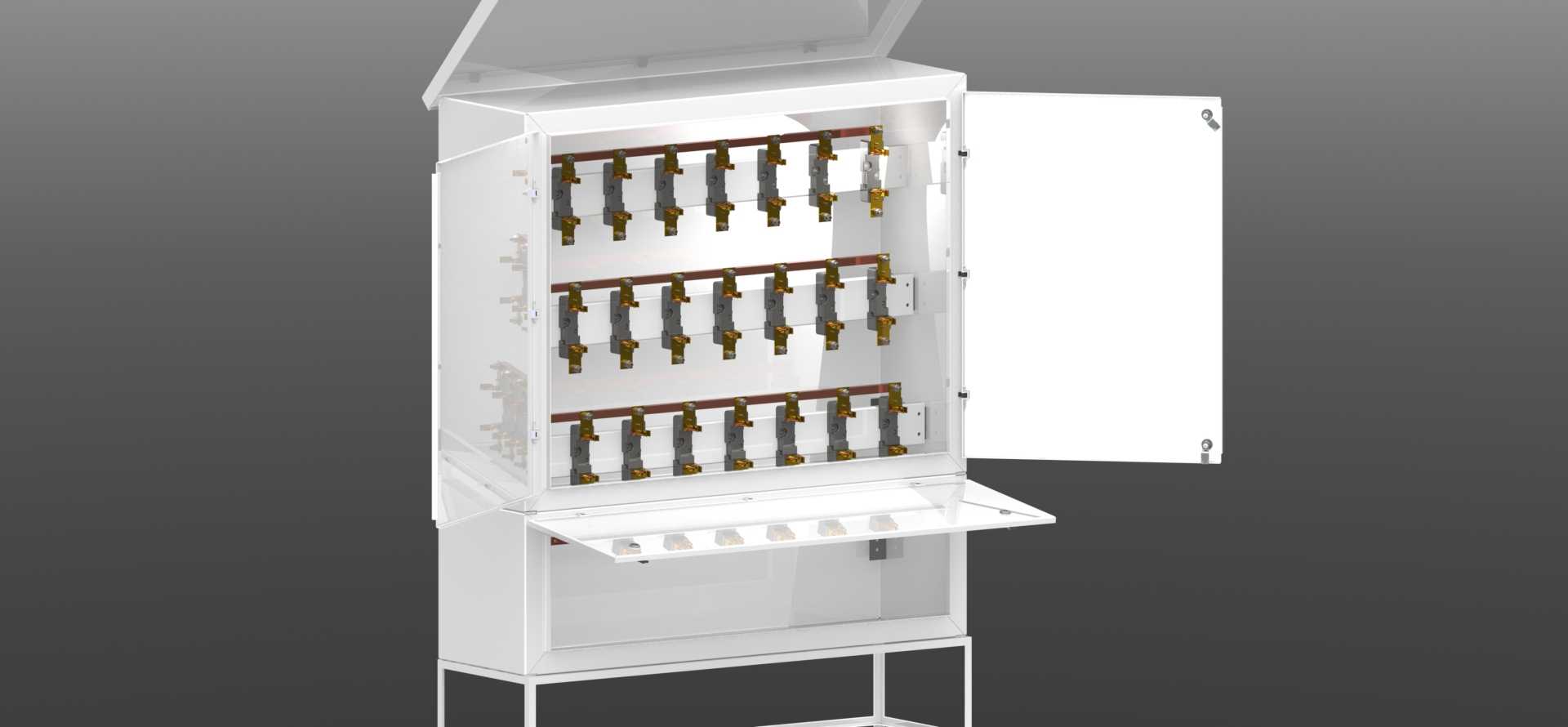

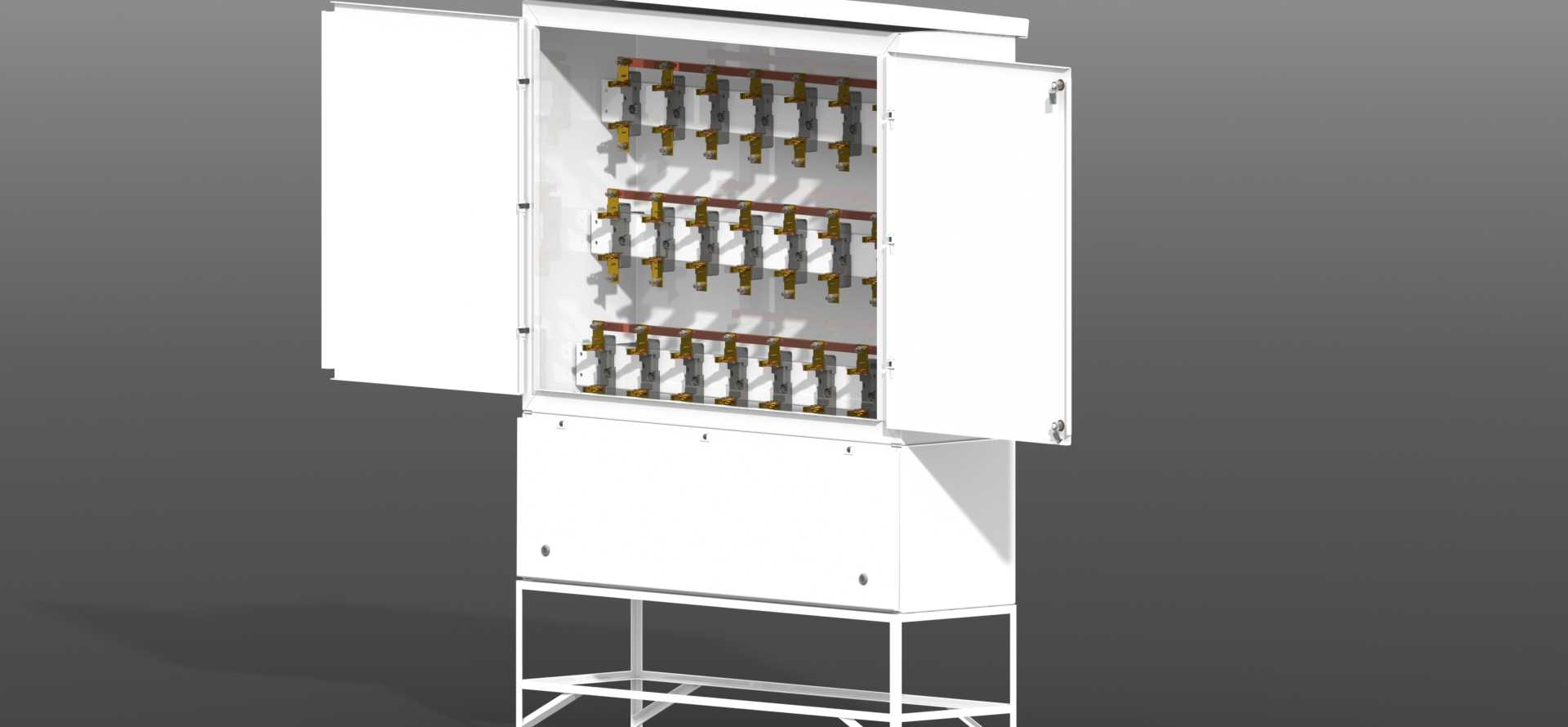

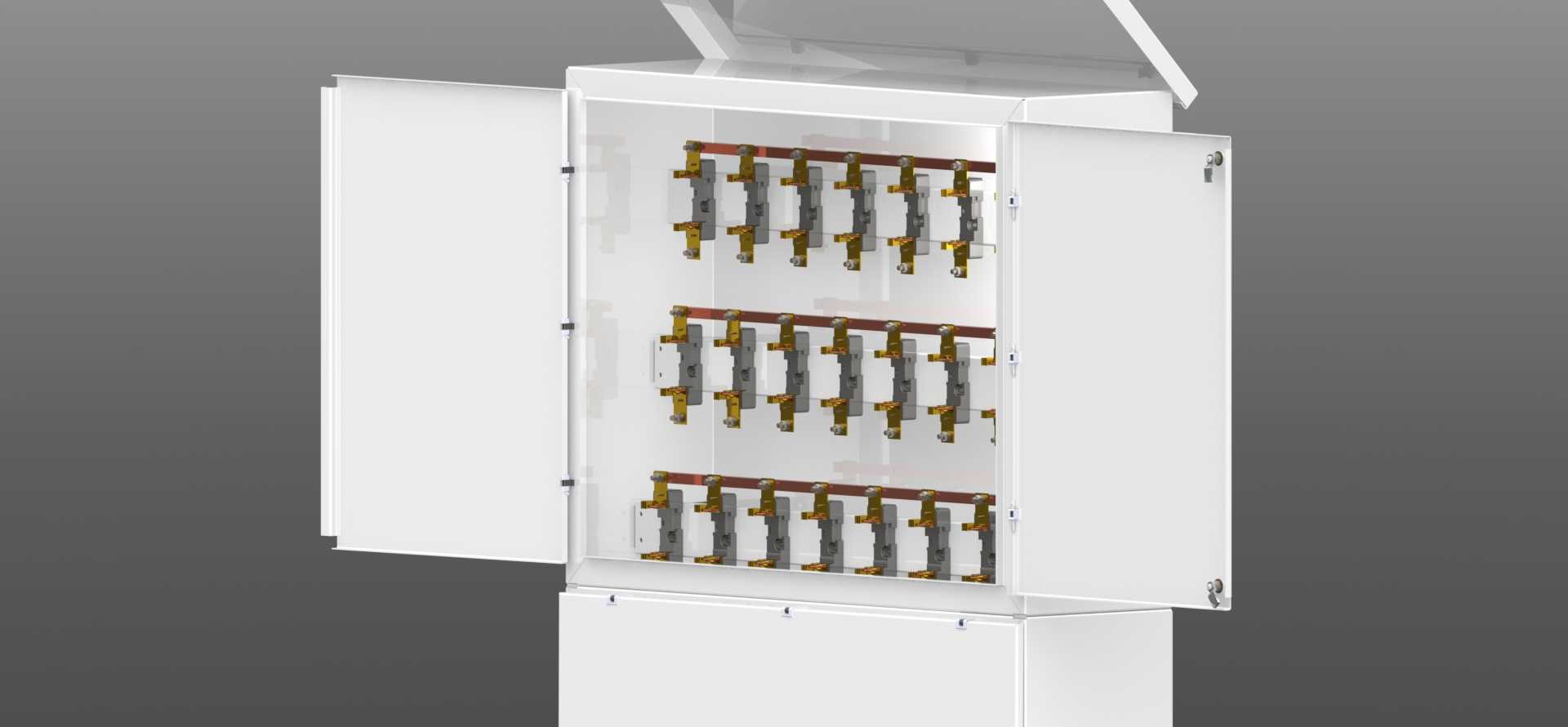

　　在工业低压配电场景里，这类带支架的立式保险盒常被部署在车间立柱旁、生产线侧方的馈线起始端，承担末端配电回路的短路、过载防护职能，区别于集成在总柜内的熔断器组，独立落地式的结构能让运维人员在不停掉总进线的前提下，快速定位单条馈线的故障点，更换熔断件时的操作空间更充裕，也能避免相邻回路误触风险。从结构设计逻辑来看，整体采用上下分段式钣金壳体，上部双开门腔体用来布置7路独立的熔断座与进线接线端子，门体与柜体的折边做了内嵌式咬合结构，关闭后能达到IP54左右的防护等级，阻挡车间内的金属切削粉尘、切削液飞溅进入腔体内部，每扇门对应3-4路回路的操作窗口，日常巡检时不用整扇门全开就能观察到熔断指示器的状态。

　　下部的单腔体结构预留了出线格兰头的安装位，所有馈线从下部腔体引出后顺着支架走线槽排布到对应工位，避免线缆直接暴露在地面被叉车碾压、被工件磕碰。底部的方管焊接支架把整个柜体抬离地面150mm左右，一方面适配车间地面存在的坡度、局部积水问题，防止柜体底部长期接触潮湿地面出现锈蚀，另一方面预留了足够的进线弯曲半径，大平方的主电缆从地面桥架引上时，不用做过小半径的弯折破坏线缆绝缘层。设计时特意把所有的安装固定孔位做了腰型孔处理，现场安装时可以根据预埋的膨胀螺栓位置微调柜体水平度，不用二次扩孔破坏柜体的喷塑层。

　　柜门的铰链采用暗藏式内铰链，外部没有突出的安装螺丝，避免车间内搬运长型材、工件时勾挂到柜门造成变形，门锁选用通用的三角锁芯，和车间内其他配电柜体的钥匙通用，运维人员不用携带多套钥匙就能完成日常操作。壳体的所有钣金折边都做了压边去毛刺处理，后期接线、更换熔芯时不会划伤操作人员的手部，内部的安装导轨预留了20%的扩展空位，如果后续需要增加回路或者加装辅助触点、信号指示灯，不用重新加工壳体就能直接加装元件。从安装边界来看，柜体正面需要预留至少800mm的操作维护空间，左右两侧预留200mm的散热与走线间隙，背部离墙距离不小于100mm，保证柜内空气能自然对流散热，避免长期满负荷运行时腔体内温度过高加速熔芯、线缆绝缘层的老化。

　　这类保险盒的应用场景覆盖了机械加工车间、装配生产线、仓储物流区的末端配电，相比集成式的大型配电柜，它的部署更灵活，不需要专门做配电房基础，直接在车间地面打膨胀螺栓就能固定，单台设备就能覆盖一个作业小区域的7路馈线防护，每个回路的额定载流量可以根据实际负载选配对应规格的熔芯，从10A的照明回路到100A的小型设备动力回路都能适配。建模过程中对钣金件的折弯系数、焊接预留量都做了1:1还原，所有的配合间隙都控制在1mm以内，实际生产时可以直接展开下料，不用二次调整尺寸，支架的方管连接处做了加强筋设计，满焊后整体承重能达到200kg以上，就算柜内装满大规格的熔断器、接线端子，也不会出现柜体变形、支架下沉的问题。
