110V转24V5A工频电源变压器结构设计

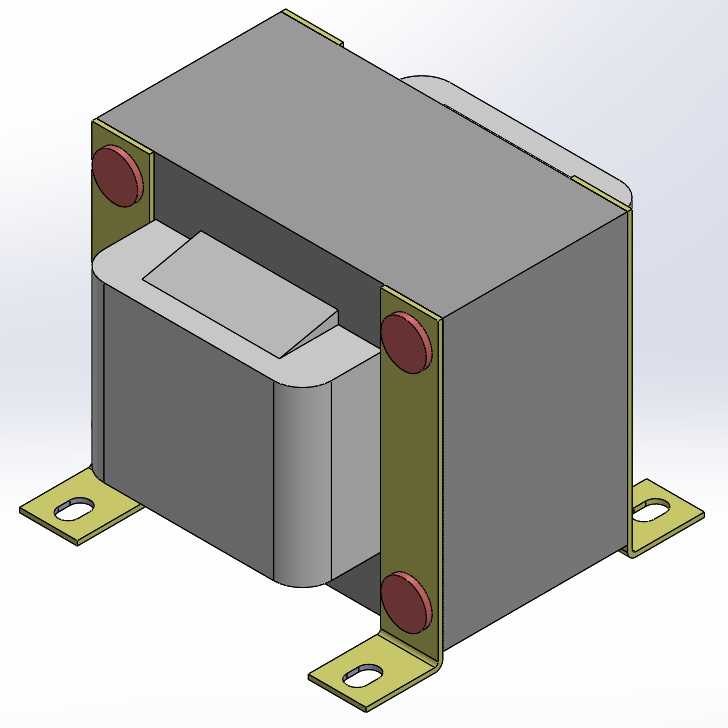

　　在低压工控配电、小型机电设备供电回路里，这类110VAC输入转24VAC输出的5A容量变压器，是非常常见的电压转换部件，多用于进口设备适配国内局部供电回路、工控柜内控制回路供电、小型机电装置的安全电压供电场景，比如小型传送带控制单元、台式工业检测设备、楼宇自控末端装置的供电端，都能见到这类结构的变压器身影。从结构设计来看，这款变压器采用典型的叠片式EI铁芯结构，铁芯冲片叠压后通过两侧的橄榄绿色安装支架夹紧固定，支架上的红色绝缘衬套既起到铁芯叠片与支架间的绝缘隔离作用，也能缓冲设备运行时的振动，避免长期振动导致铁芯叠片松动产生额外的电磁噪音。

　　底部伸出的三个带腰型安装孔的固定支脚，是安装对接的核心结构，腰型孔的设计预留了安装位置的调整余量，适配不同安装板上的孔位偏差，安装时不需要极高的孔位加工精度就能完成固定，降低了柜体安装板的加工难度。绕组部分包裹在铁芯的中心柱上，外层做了绝缘包覆处理，输入输出绕组按照安全规范做了层间绝缘隔离，避免初次级绕组间出现击穿短路的风险，绕组端部预留接线端位置，方便现场接线时快速区分输入输出端子。设计这类变压器结构的时候，首先要考虑的是铁芯的磁通密度匹配，5A的输出容量对应合适的铁芯叠厚，既避免铁芯过薄导致负载时温升过高，也不会因为铁芯冗余过大造成整体体积浪费，挤占柜内的安装空间。

　　其次是安装支架的结构强度，支架采用弯折成型的金属板材，既要能夹紧叠压的铁芯冲片，避免冲片在运输、设备运行振动中出现错位，也要保证底部支脚的承重能力，变压器自身重量全部通过三个支脚传递到安装板上，支脚的弯折角度、开孔位置都经过匹配，保证安装后变压器整体保持水平，不会出现倾斜导致绕组受力不均的情况。从安装边界来看，这款变压器的整体外形方正，没有外凸的尖锐结构，安装时只需要预留出对应长宽高的空间，同时在接线侧预留足够的接线操作空间即可，不需要额外预留侧面的操作空间，非常适合在紧凑的工控柜内排布安装。实际使用中，这类变压器的过载能力较强，短时间的负载电流波动不会造成器件损坏，绝缘结构的设计也满足常规工业环境的使用要求，能够在0-40摄氏度的工业环境下长期稳定运行，铁芯的叠片紧密程度直接影响运行时的空载电流和噪音水平，设计时通过支架的夹紧力控制叠片间的间隙，既保证叠片不会松散，也不会因为夹紧力过大导致冲片绝缘层破损。另外，两侧的绝缘衬套除了绝缘和缓冲作用外，还能避免支架与铁芯冲片直接接触形成涡流，减少不必要的空载损耗，提升变压器的运行效率。

　　在设备选型匹配时，需要核对安装支脚的孔位间距是否适配现有安装板的开孔，同时确认输入输出电压等级、额定输出电流是否匹配后端负载的功率需求，这款变压器24VAC 5A的输出能力，可以带动总功率120W以内的交流负载，适配多数小型工控控制回路、低压交流供电的传感器、执行器的供电需求。结构建模的时候，需要准确还原铁芯叠片的叠厚尺寸、支架的弯折角度、安装孔的位置与尺寸、绕组的外包尺寸，这些参数直接影响后续安装干涉检查的准确性，如果建模时尺寸出现偏差，很可能在实际装配时出现与柜内其他部件干涉、安装孔对不上的问题。
