接触式调压自耦变压器结构设计

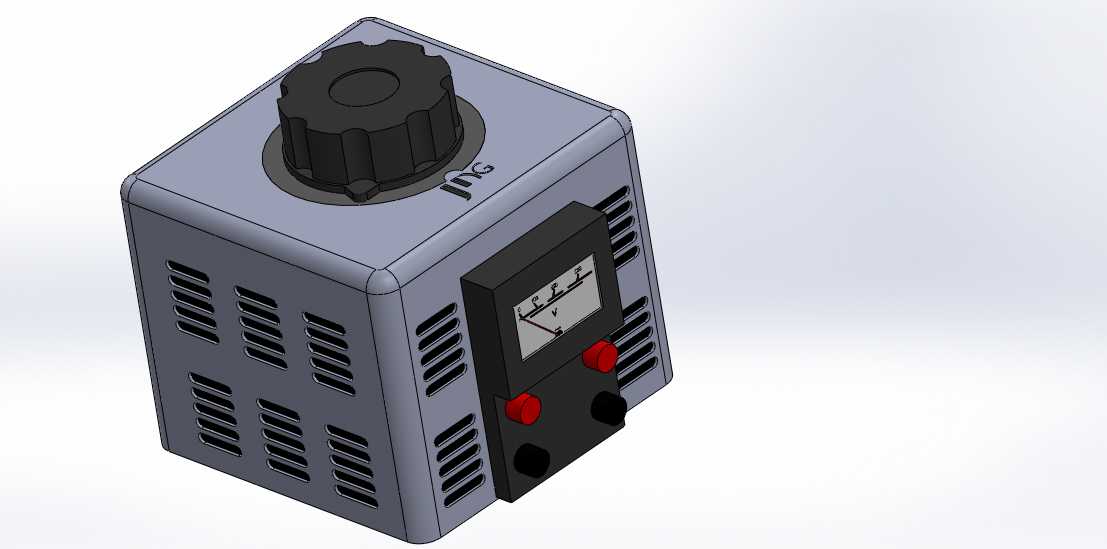

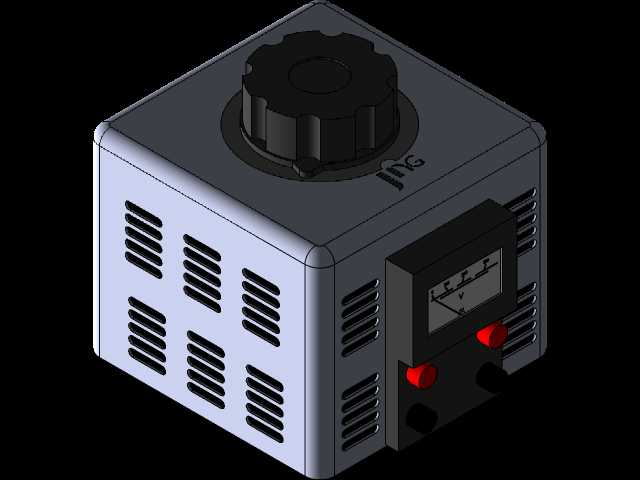

　　这款接触式自耦调压器的三维结构，还原了实验室、小型生产线调试场景里最常用的手动调压设备形态，区别于常规隔离变压器的绕组结构，自耦结构的单绕组设计让调压过程的损耗更低，输出电压调节的线性度更优，适合需要连续调整输入电压的测试场景，比如小家电老化测试、教学实验台供电、小型加热设备功率调节这类需要平滑改变供电电压的工况。从结构布局来看，顶部的大直径调节旋钮做了防滑齿形设计，旋钮直径接近设备顶面宽度的三分之一，操作时不需要额外工具，徒手就能完成全行程旋转调节，旋钮下方的轴套直接连接内部碳刷架，旋转时碳刷沿着环形绕组的裸露接触面滑动，通过改变绕组接入匝数实现输出电压的连续变化，这种结构的调压范围通常可以覆盖0到250V区间，能适配绝大多数民用、工业低压设备的调试需求。

　　正面的嵌入式指针电压表直接并联在输出端，不需要额外外接测量设备就能直观读取当前输出电压值，表计下方的接线端子做了颜色区分，红色端子对应输出火线，黑色端子对应零线，端子旁预留的固定螺孔可以直接压接导线端头，不需要额外转接排，接线操作的空间足够容纳6平方毫米以内的多股铜芯线，能承载常规3kVA容量以内的载流需求。设备外壳采用薄钢板折弯成型，侧面排布的多组长条形通风孔顺着内部绕组的散热方向开设，自然对流状态下就能带走绕组和碳刷接触点产生的热量，外壳的边角做了小圆角过渡，避免安装搬运时的锐边划伤，底部预留的四个安装孔可以直接固定在工作台面或者设备机架上，安装孔的孔位间距适配常规电气柜内的安装梁尺寸，不需要额外做转接支架。

　　设计时把碳刷的压力调节结构隐藏在旋钮下方的轴座位置，日常维护时只需要拔下顶部旋钮就能调整碳刷对绕组接触面的压力，避免压力过大造成绕组磨损加快，或者压力过小出现接触不良打火的问题；绕组的环形支撑骨架采用绝缘电木材质，既保证了绕组的绝缘强度，也能在设备长期运行的温升状态下保持结构尺寸稳定，不会因为热胀冷缩出现碳刷走位的情况。正面的操作区域把电压显示、接线端子、调节旋钮的操作动线做了优化，站在设备正前方操作时，右手调节顶部旋钮的同时，视线可以直接落在正面的电压表上，不需要侧身或者偏移视角就能读取电压数值，接线端子的位置距离设备底面有足够的安全距离，接线后导线弯曲半径不会超过线缆的允许范围，避免导线绝缘层因为过度弯折出现破损。

　　设备的整体外形接近立方体结构，宽度和深度尺寸控制在150毫米区间，高度含旋钮在180毫米左右，占用的安装空间很小，既可以单独放置在实验台面上作为独立调压设备使用，也可以嵌入到小型测试设备的机柜内部，作为集成化测试系统的电压调节单元；外壳表面的喷塑层做了哑光处理，避免实验室灯光反射影响电压表读数，侧面的通风孔开孔方向做了下倾设计，能减少日常使用时灰尘直接落到内部绕组上的概率，延长设备的维护周期。内部绕组的层间绝缘采用聚酯薄膜包裹，环形绕组的绕制张力均匀，避免长期使用后绕组出现松散变形，碳刷采用铜石墨复合材质，既保证了导电性能，也能减少对绕组接触面的磨损，碳刷的磨损余量设计足够支撑数千次的全行程调节操作，日常使用不需要频繁更换碳刷。
