离网储能用纯正弦波逆变充电装置

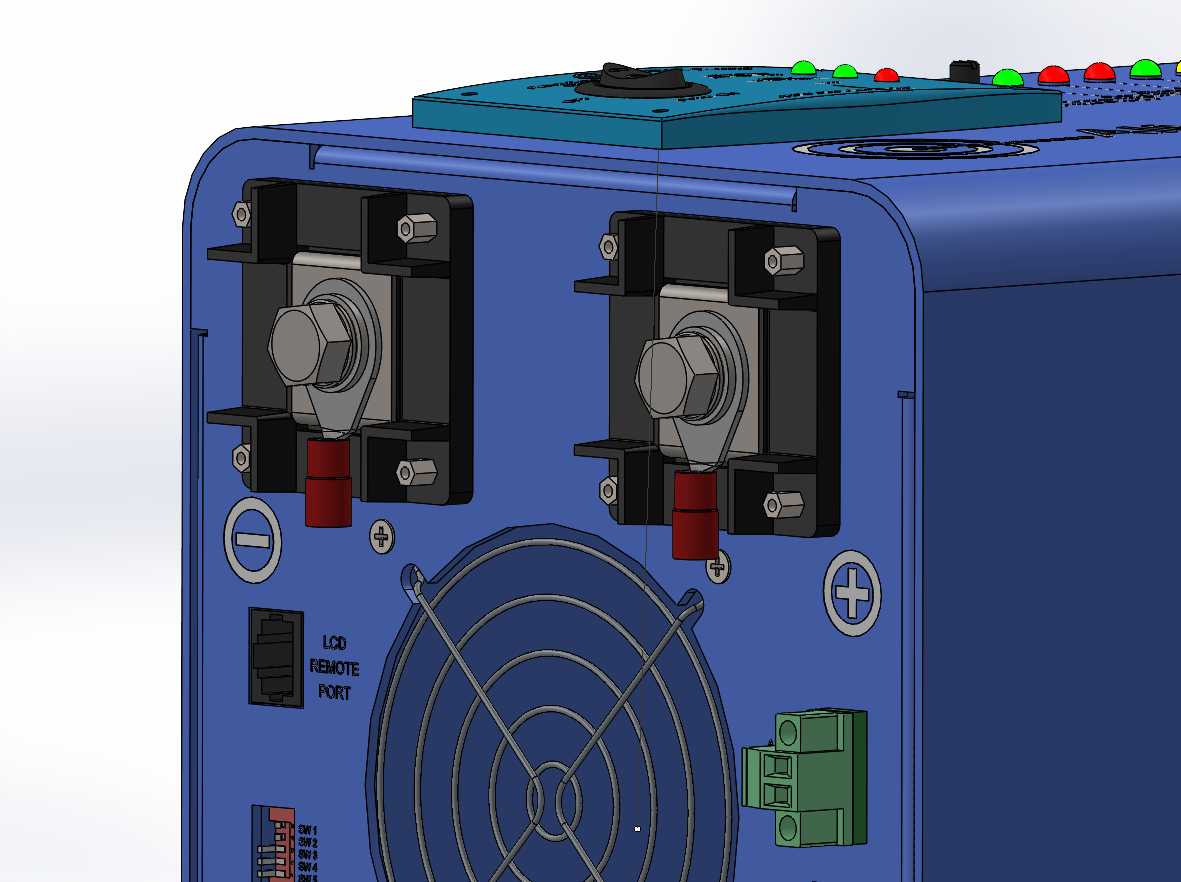

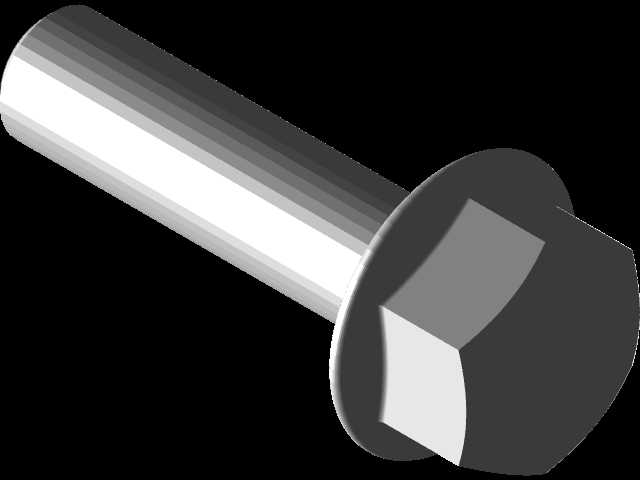

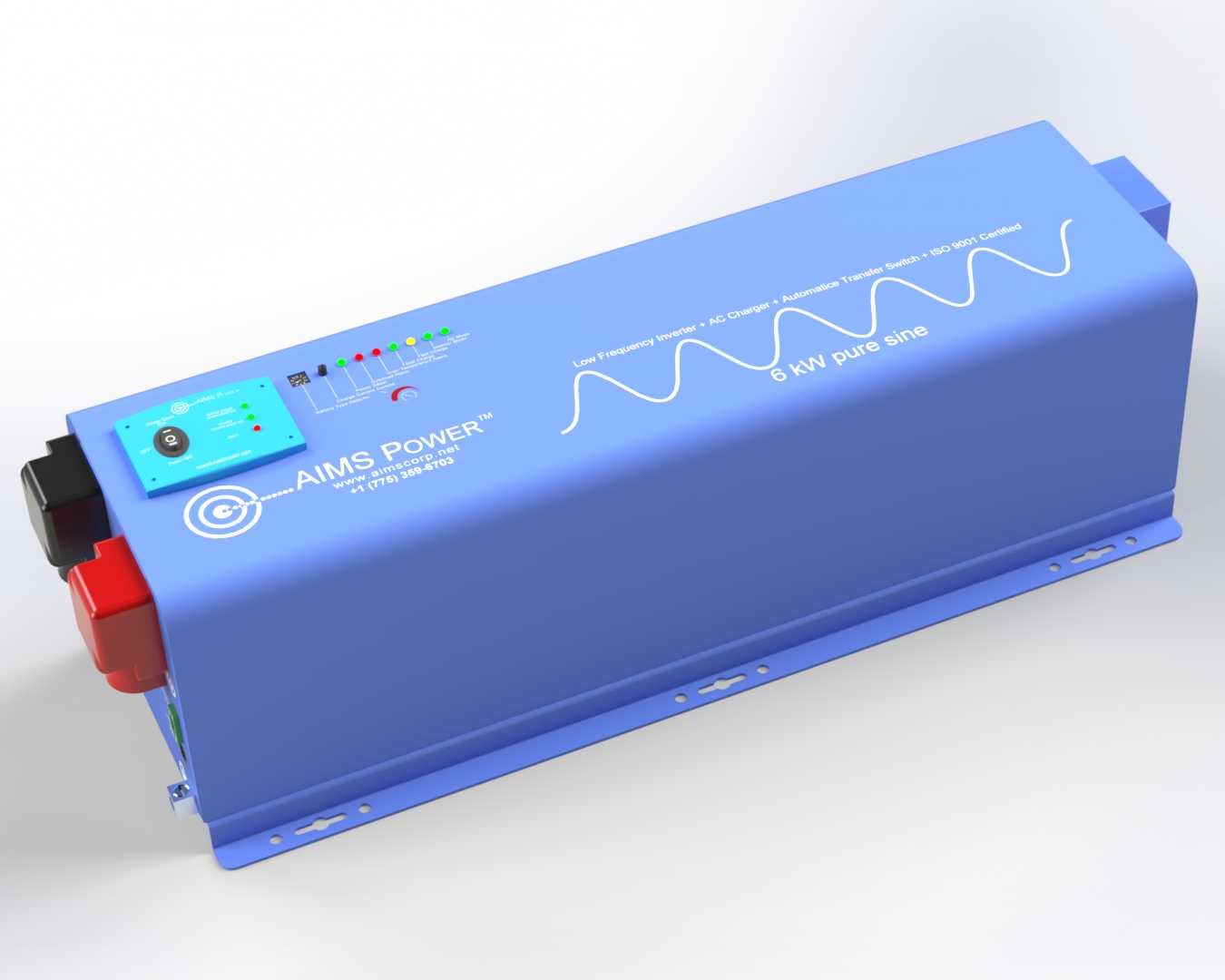

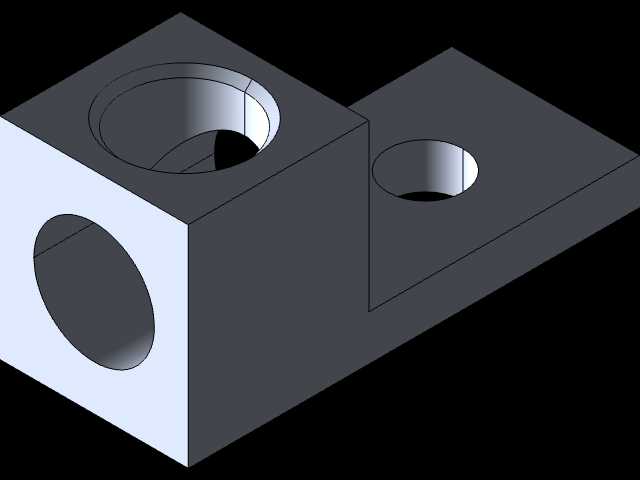

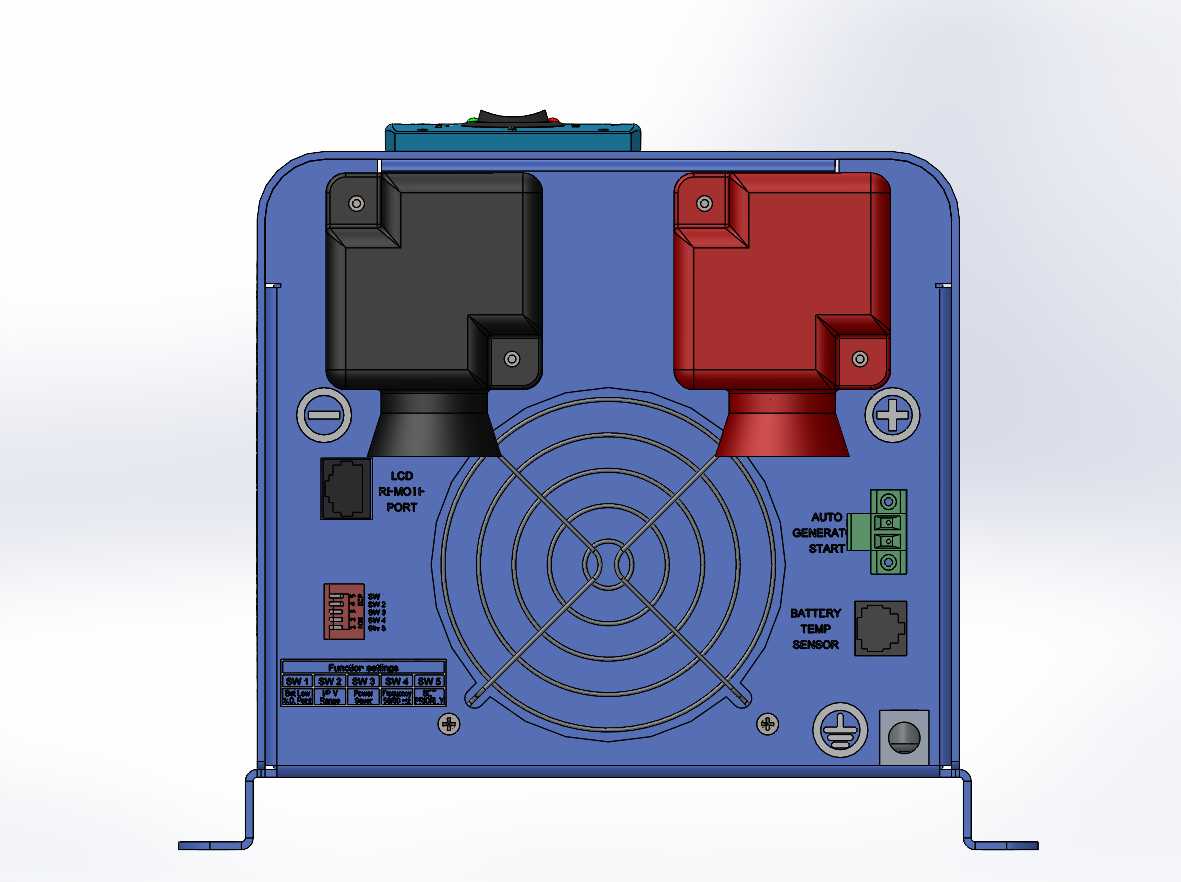

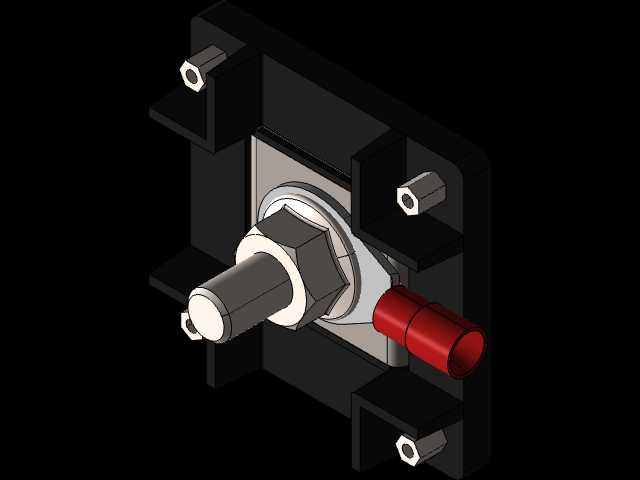

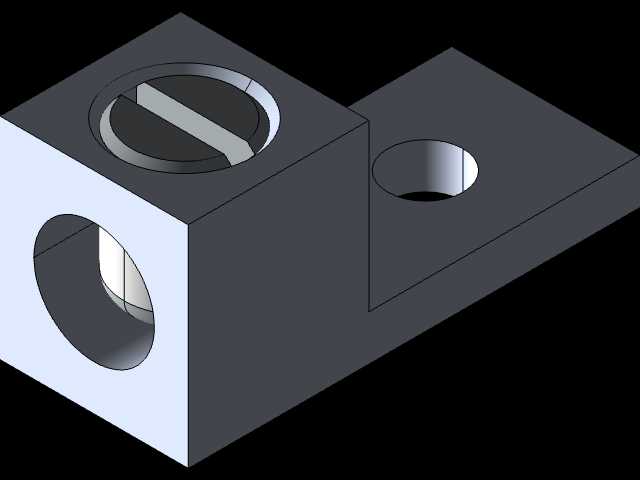

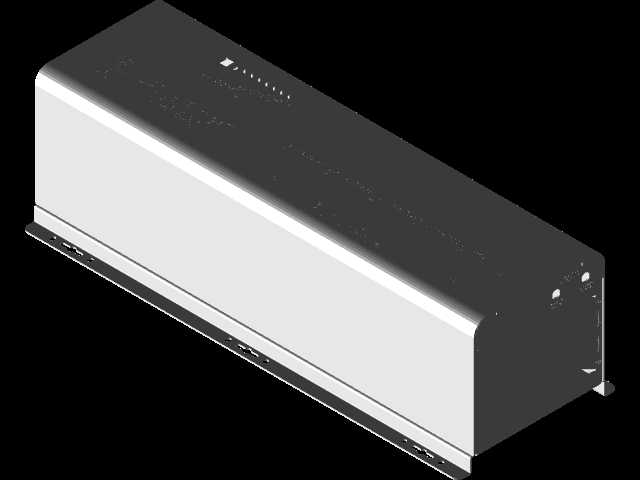

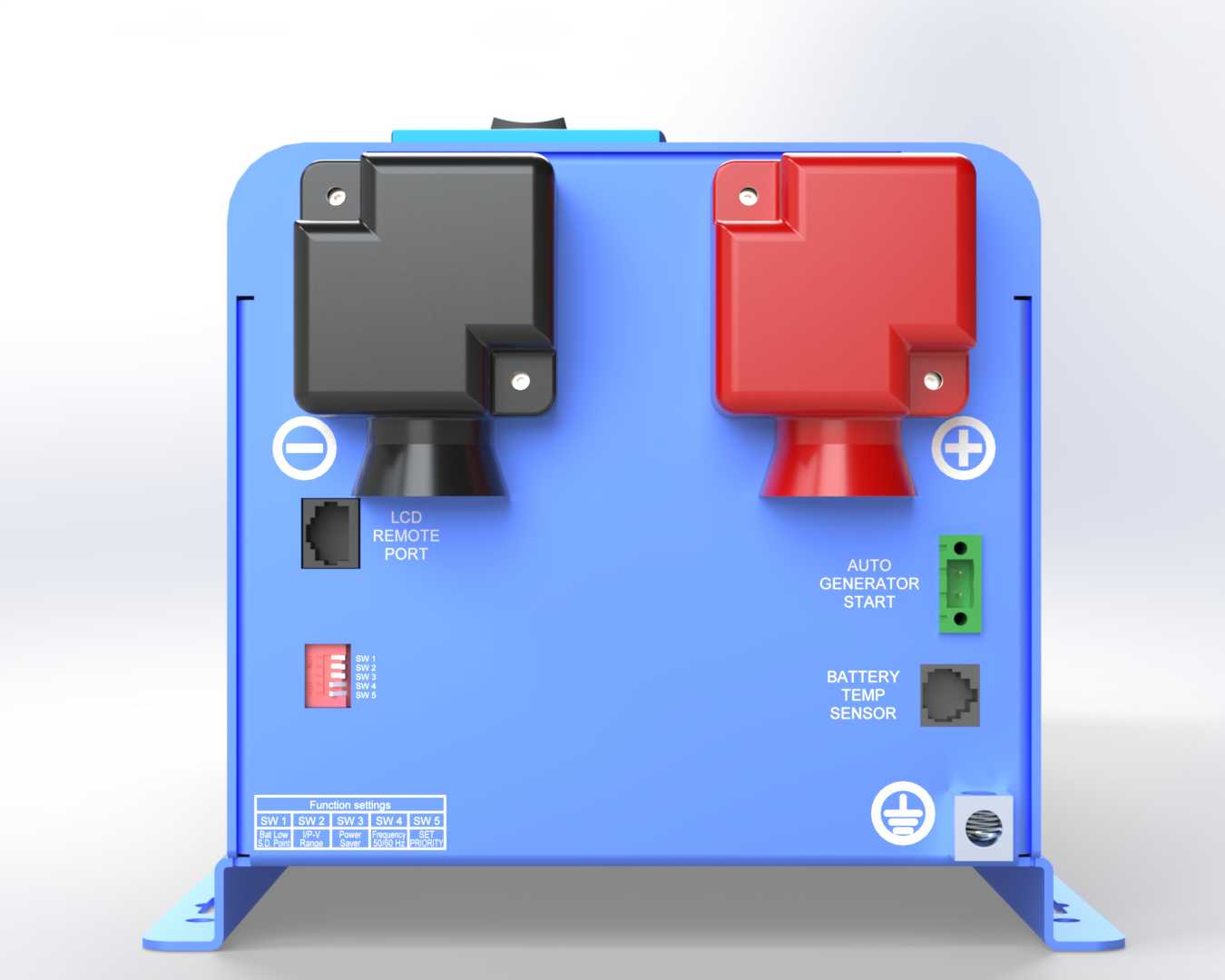

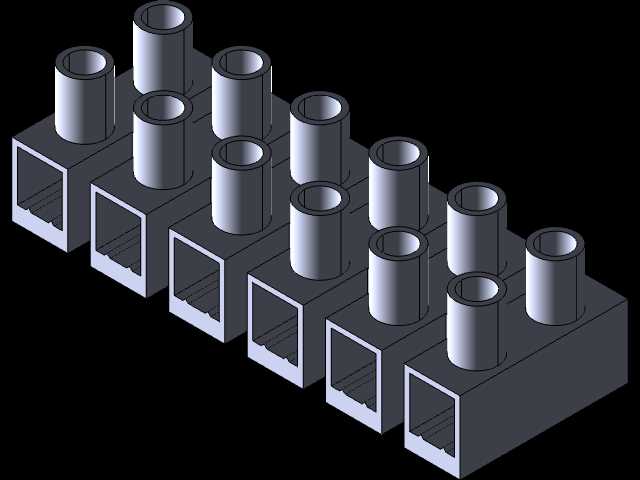

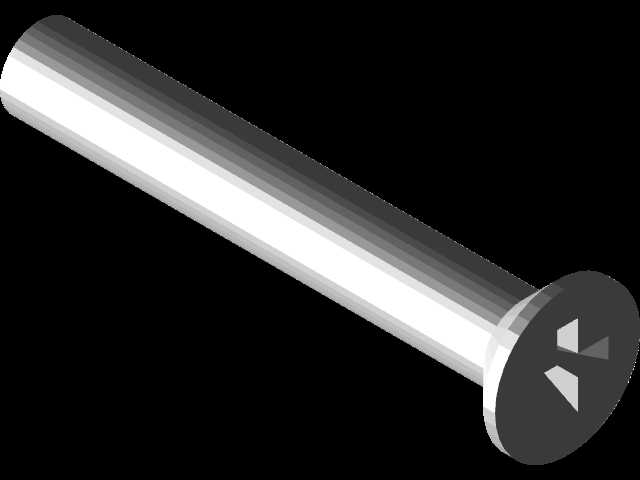

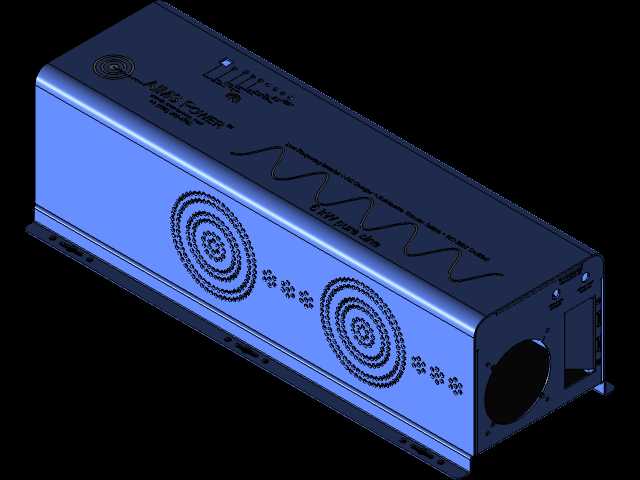

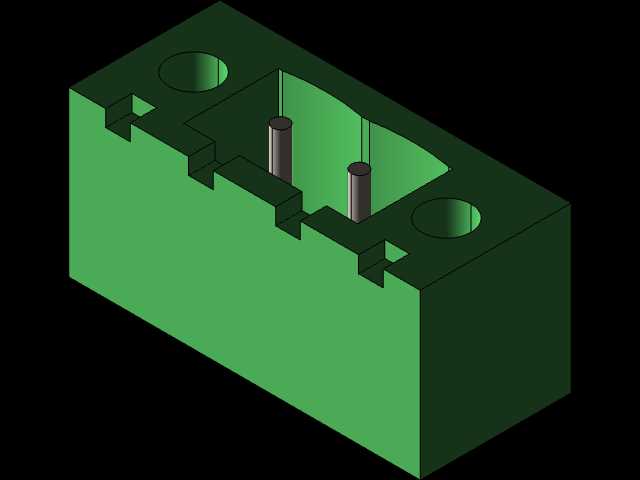

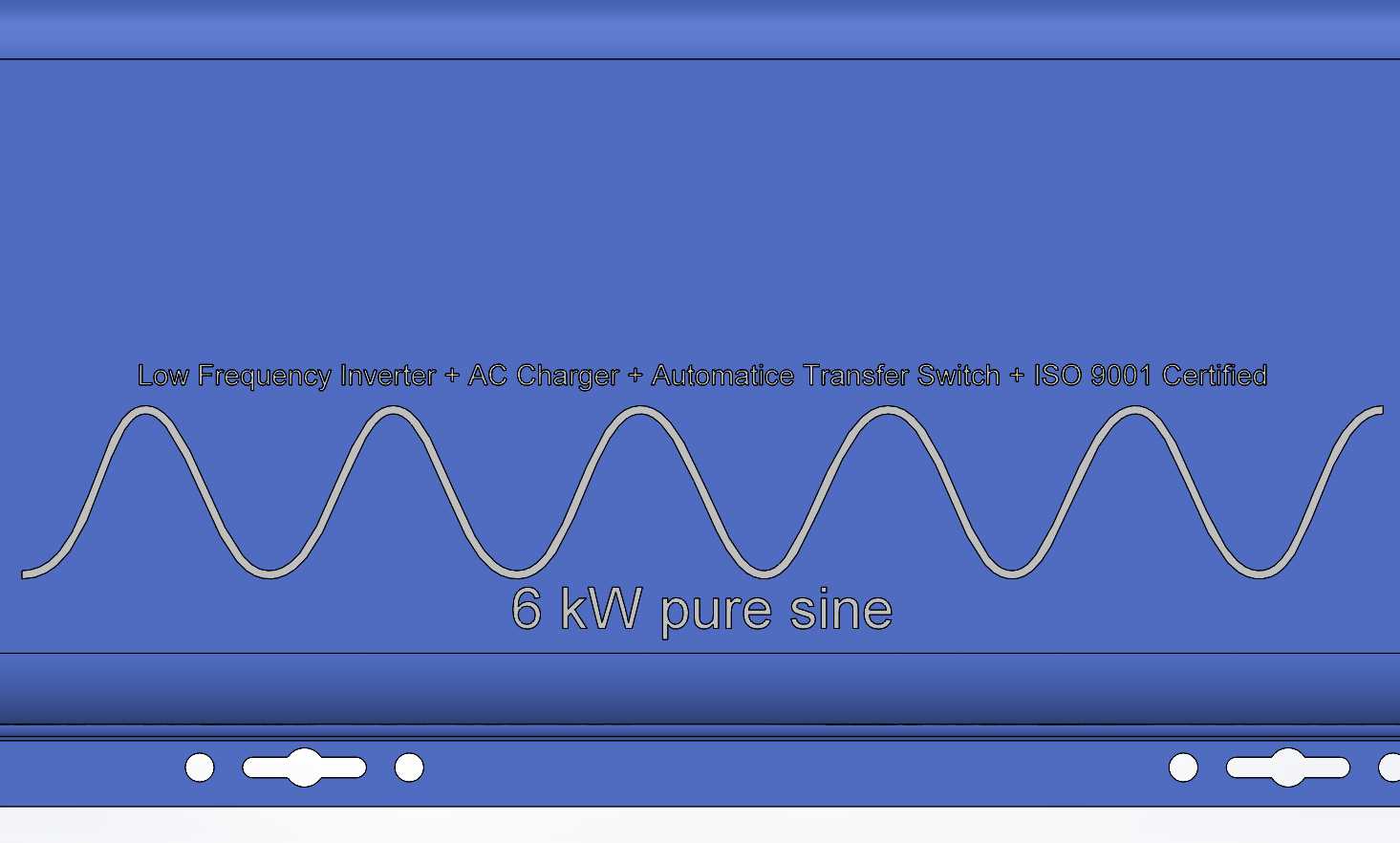

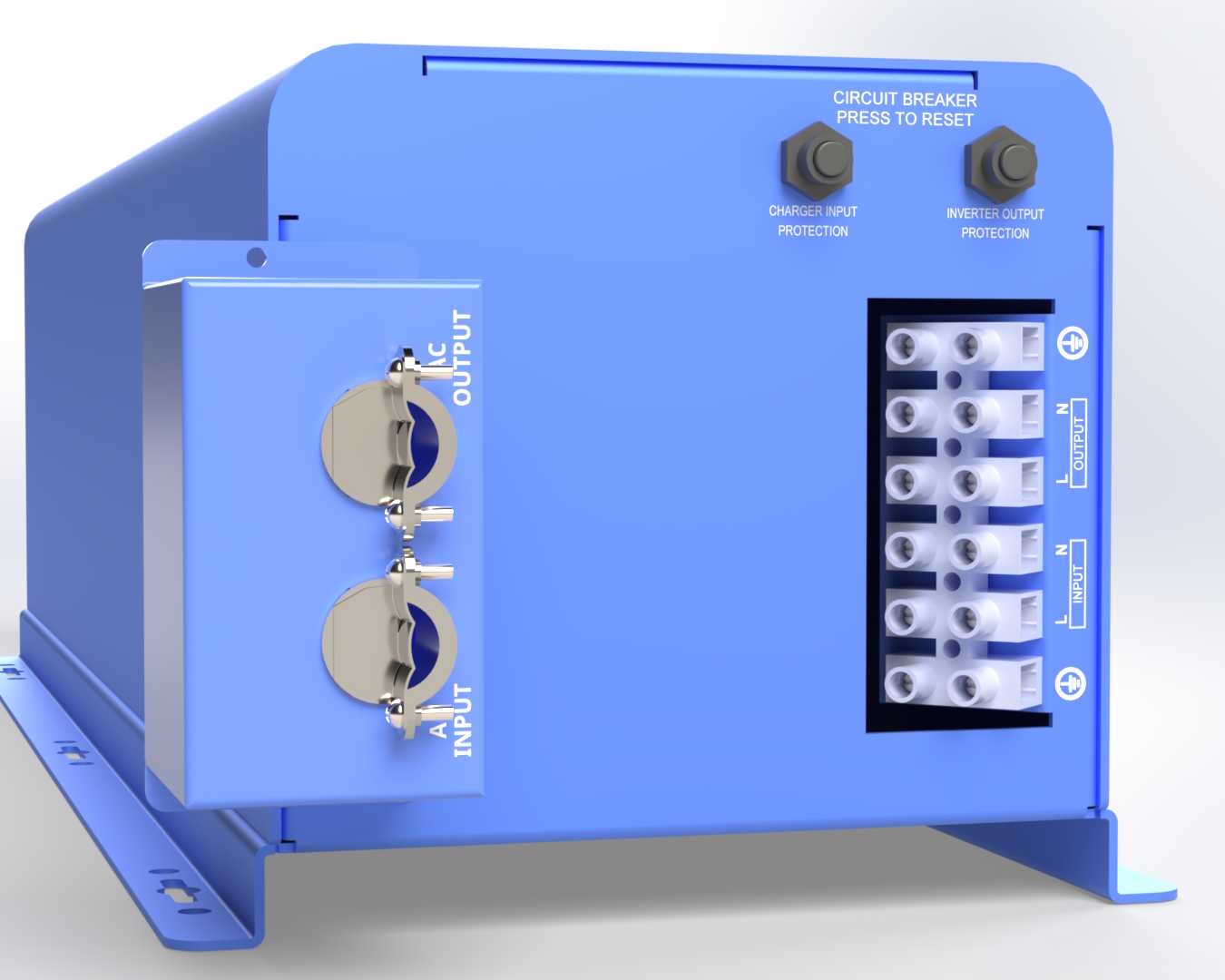

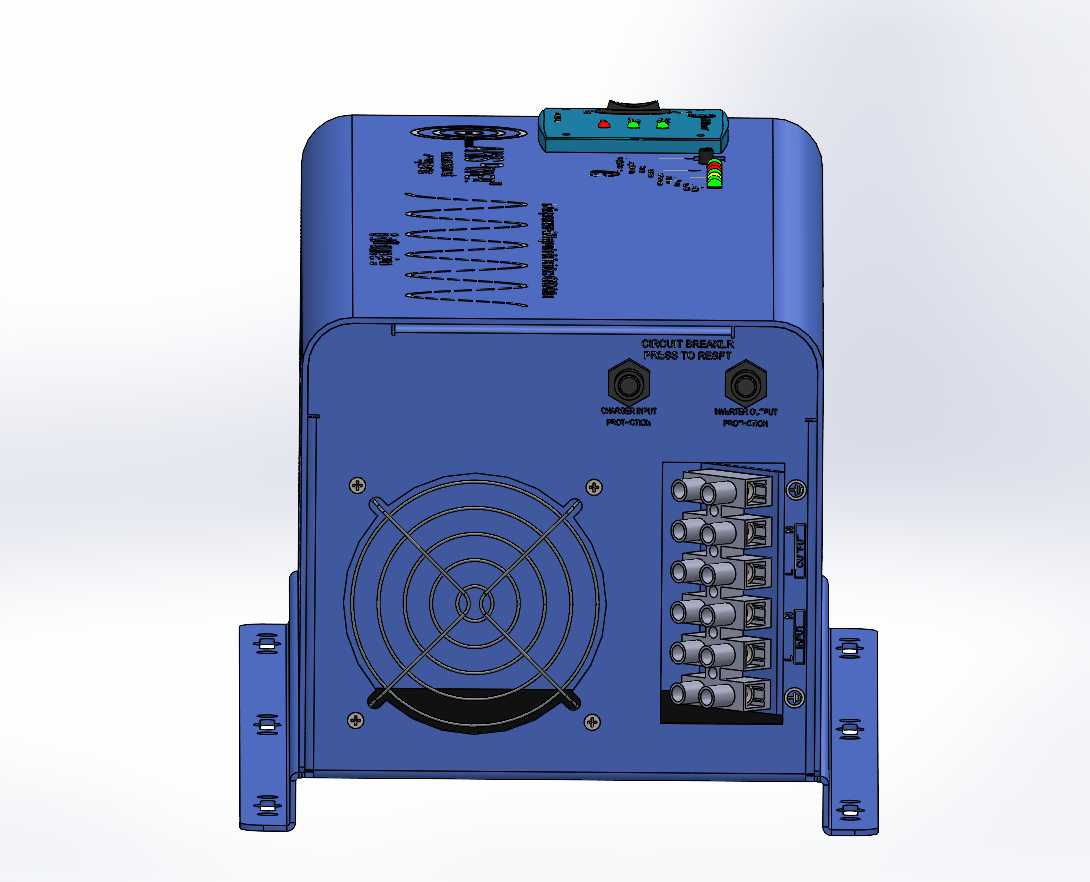

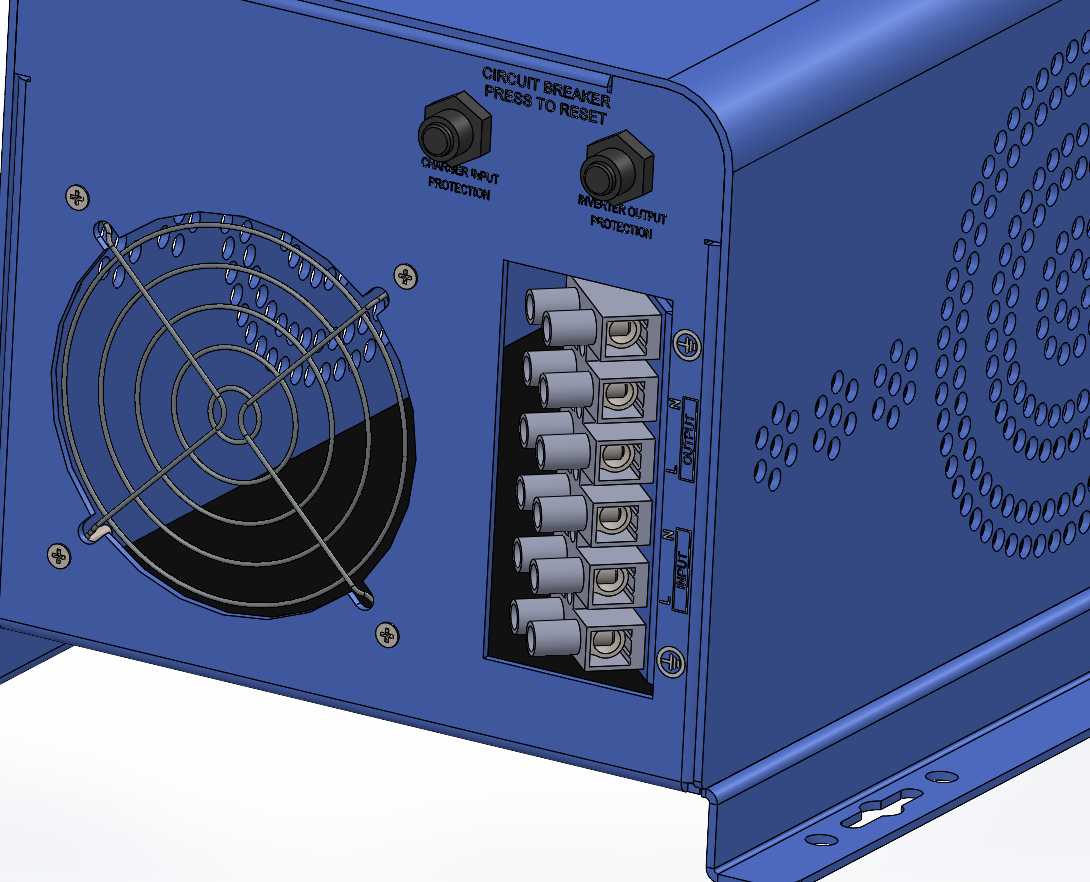

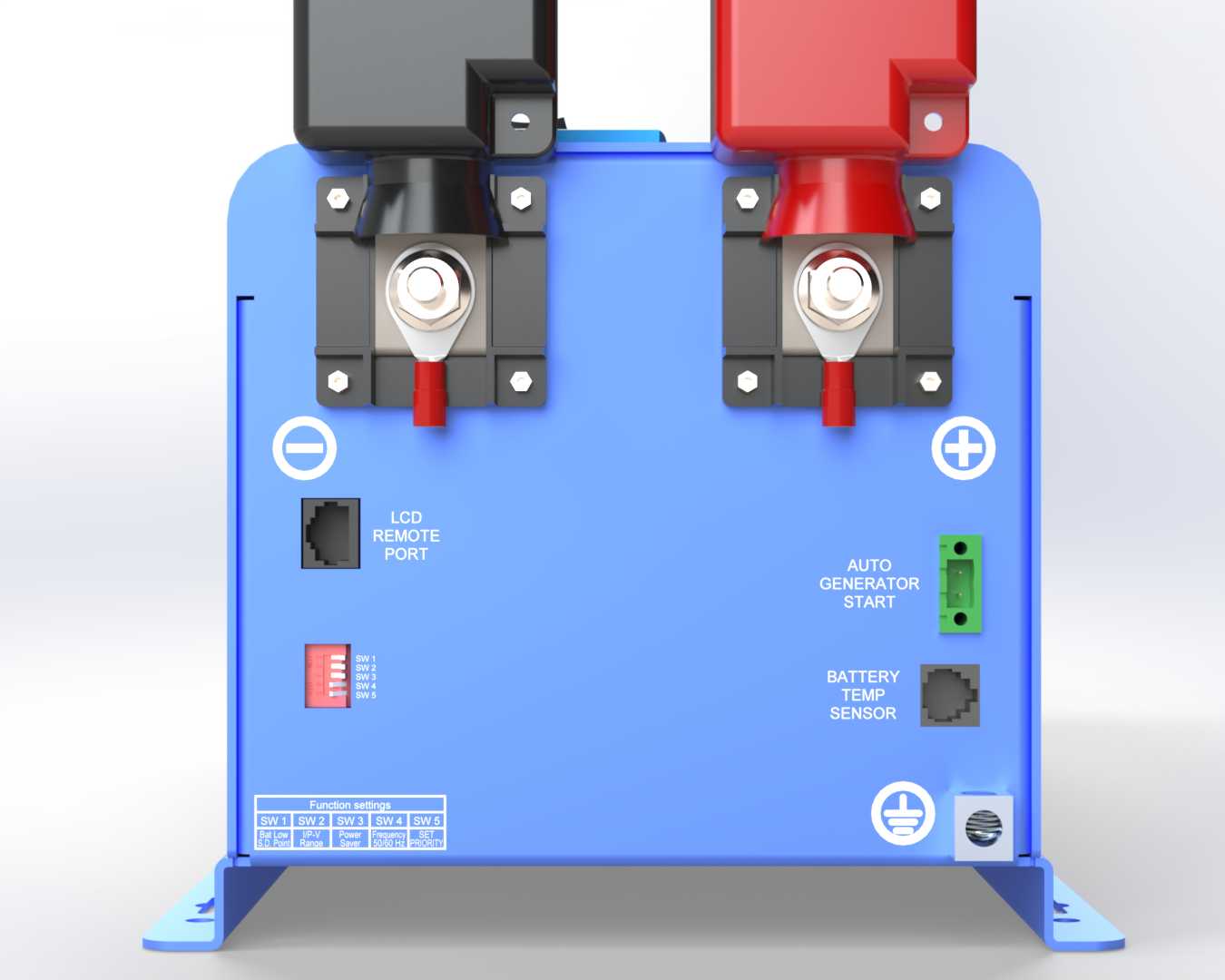

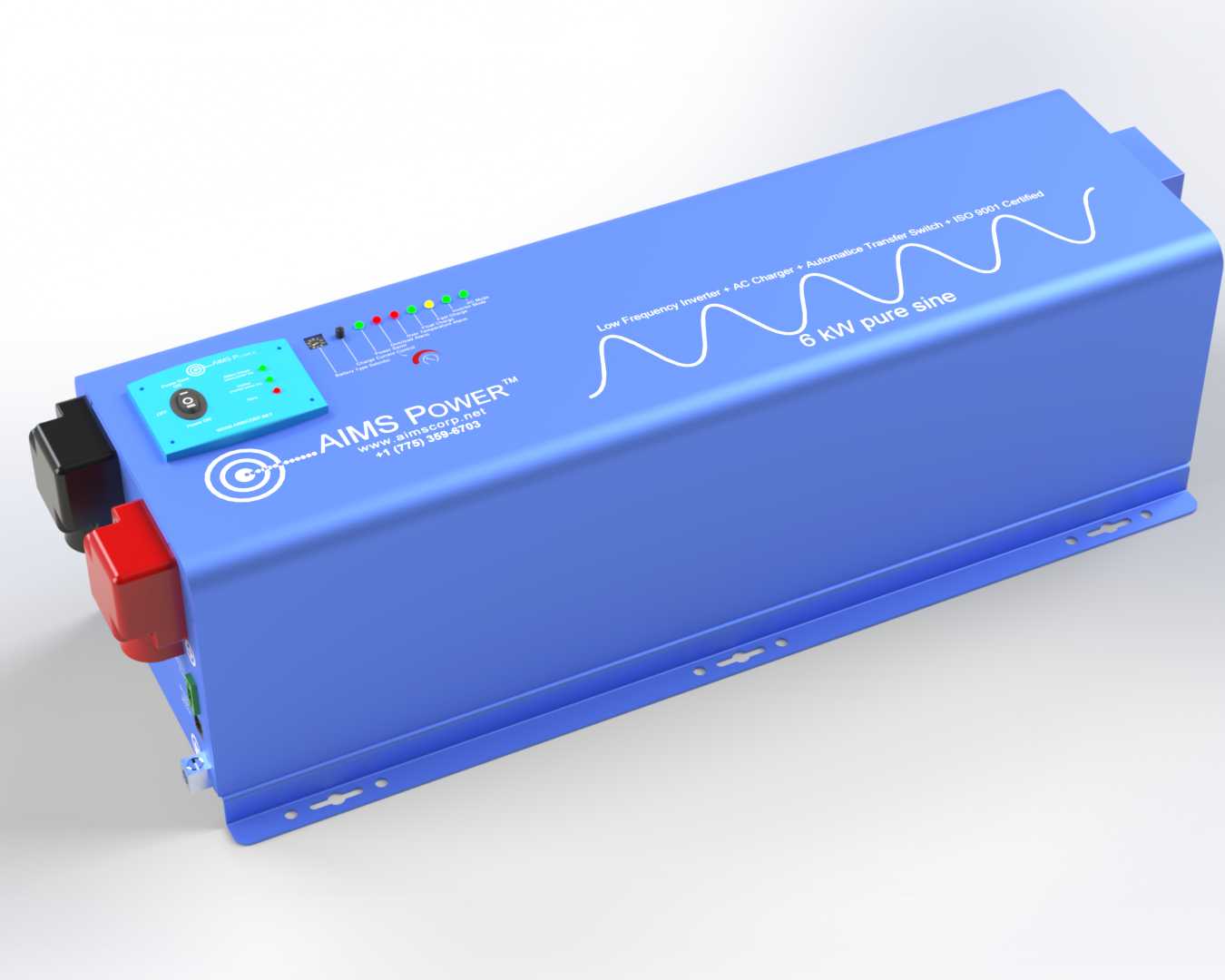

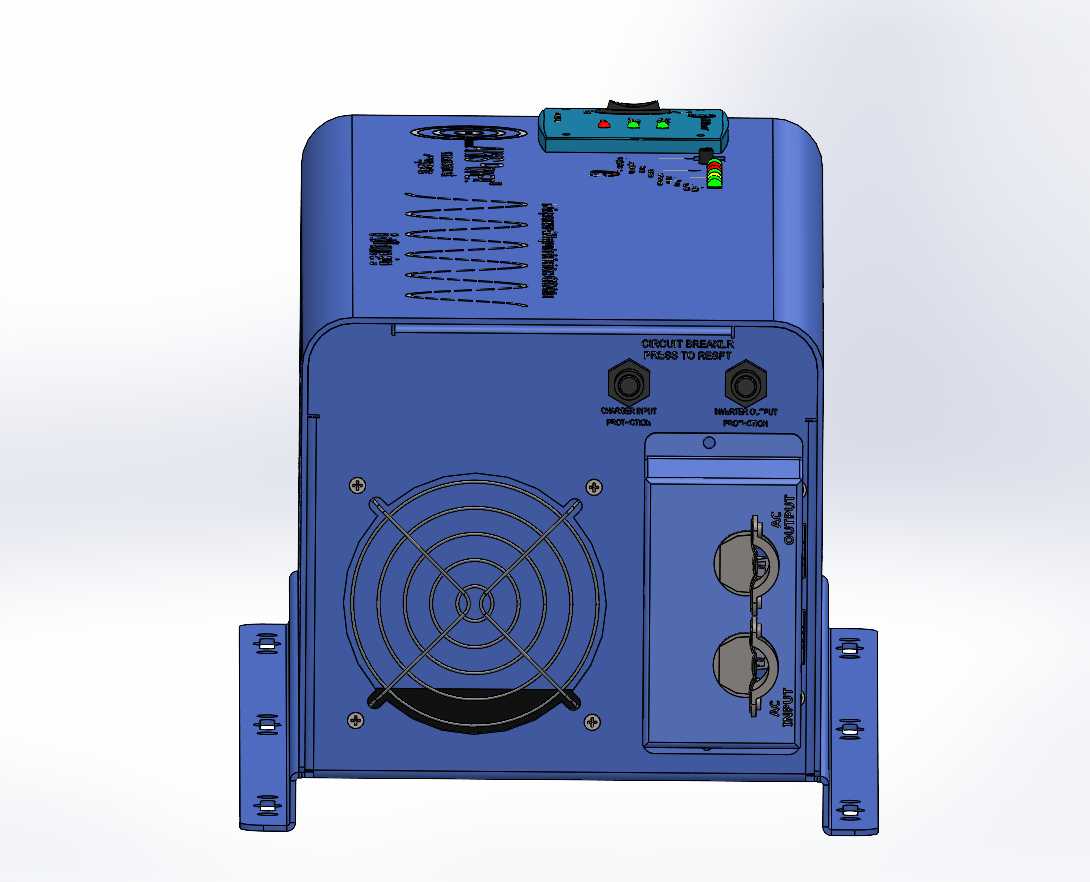

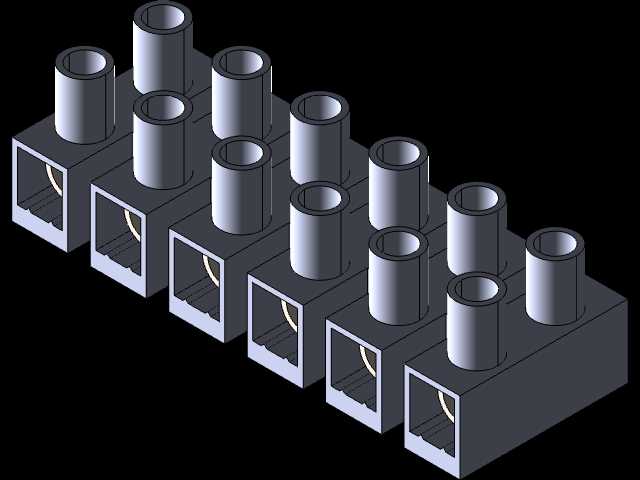

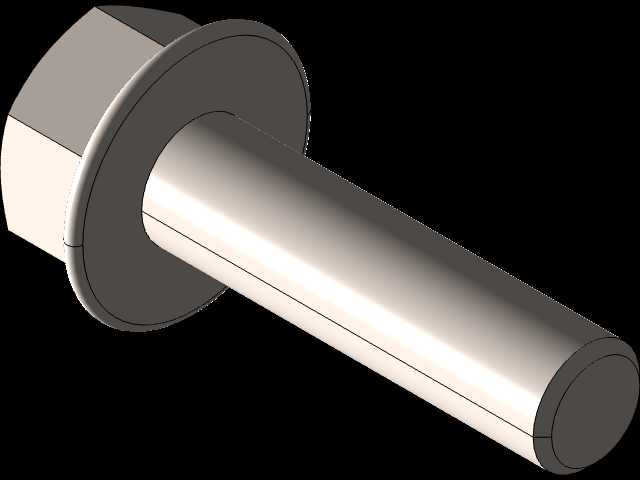

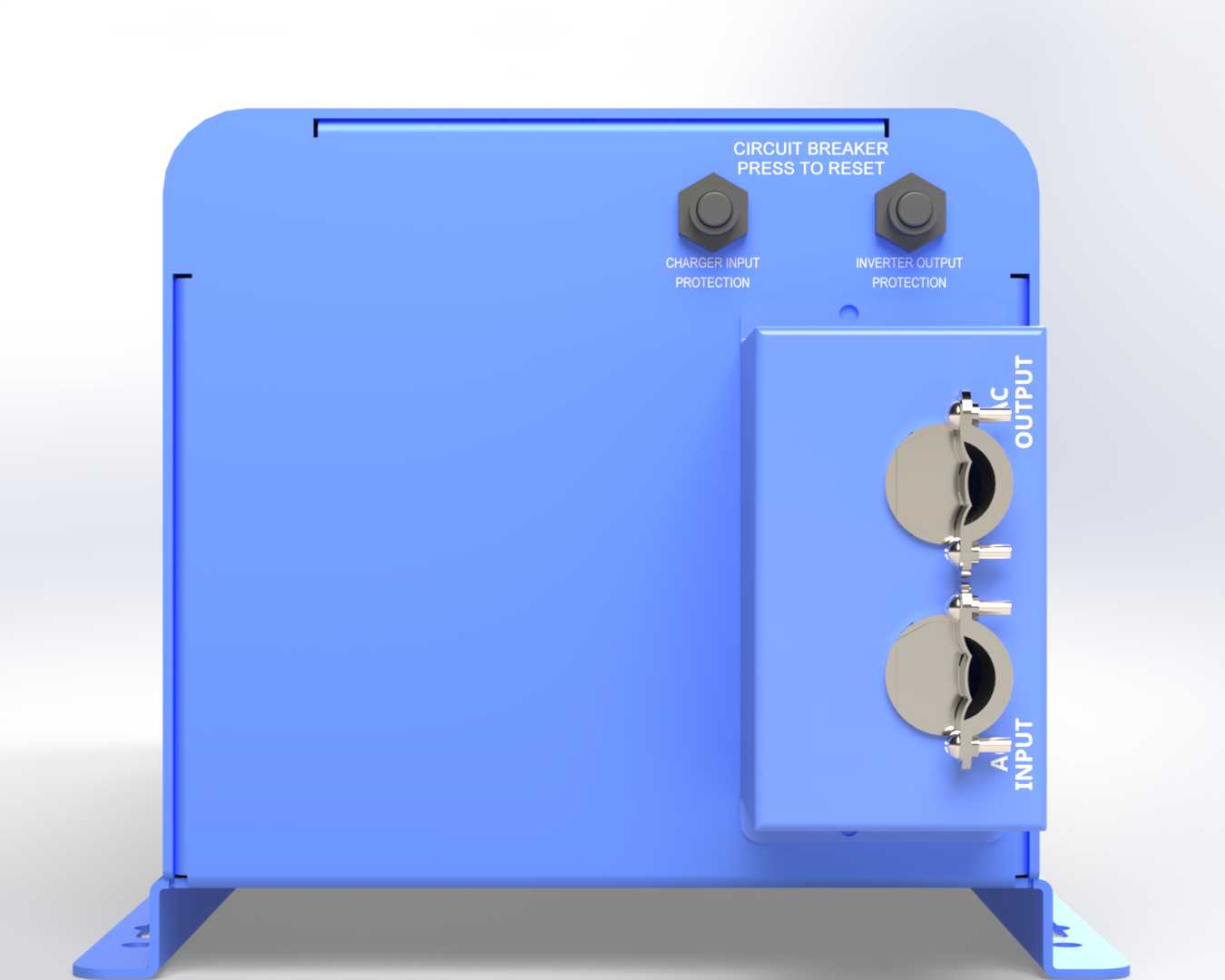

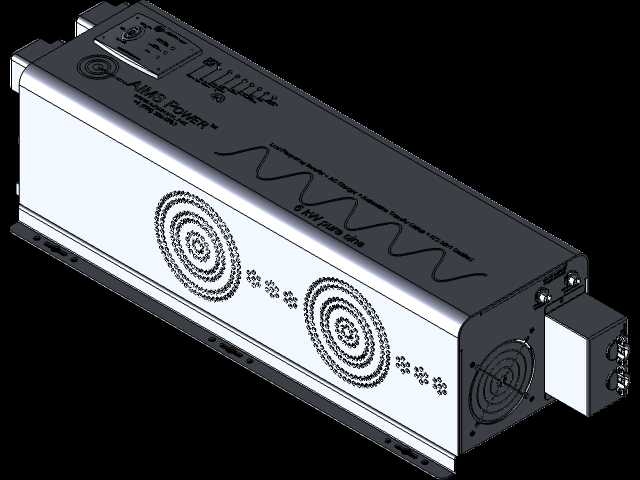

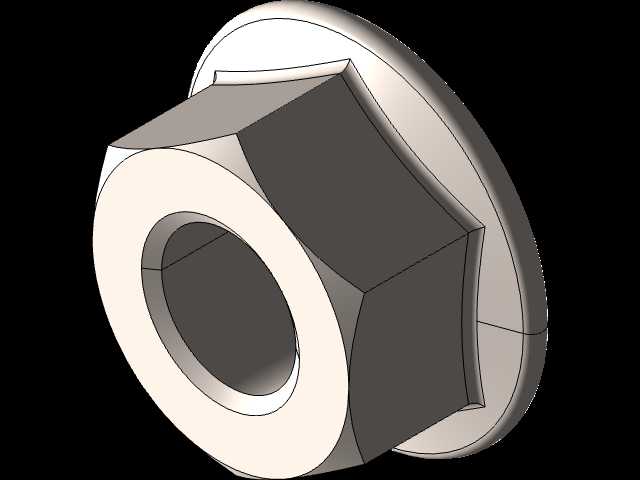

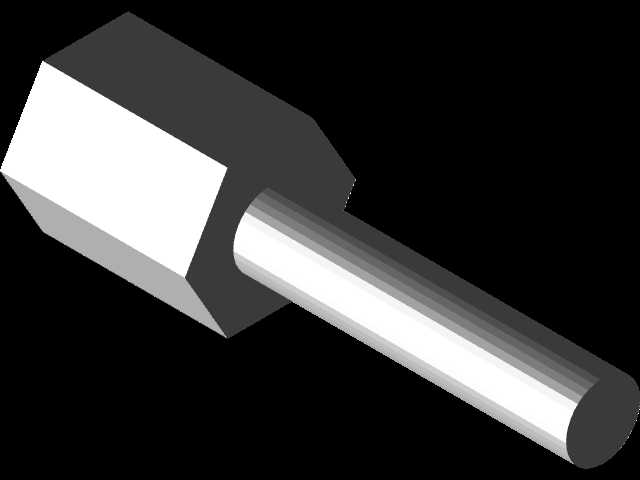

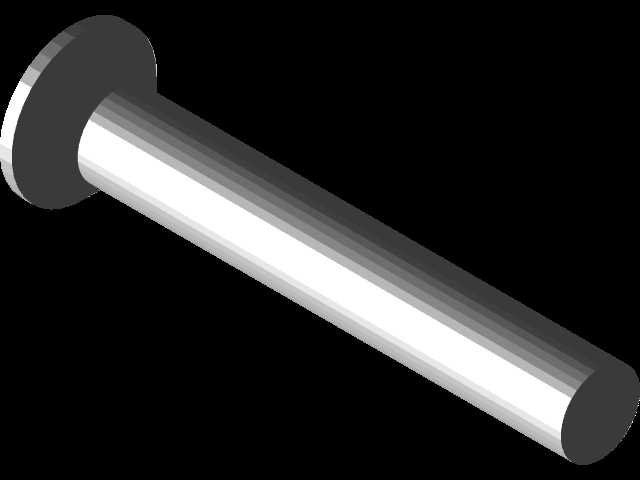

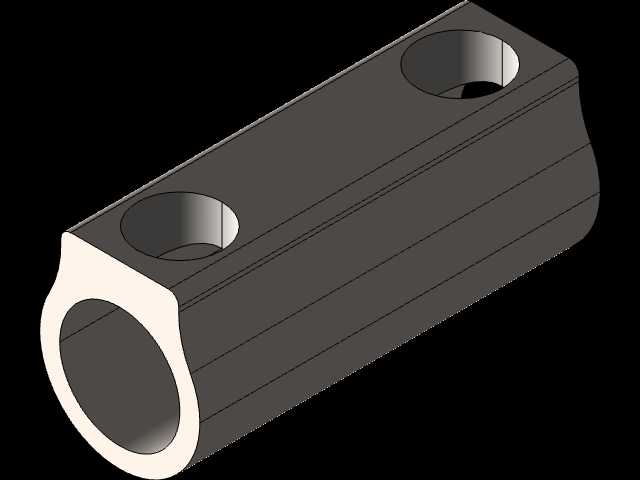

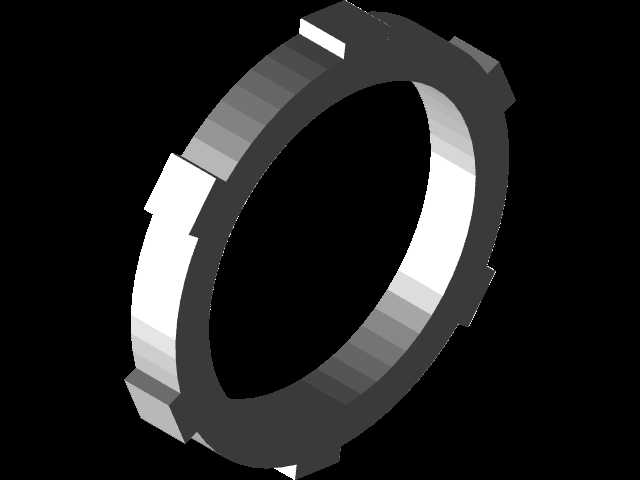

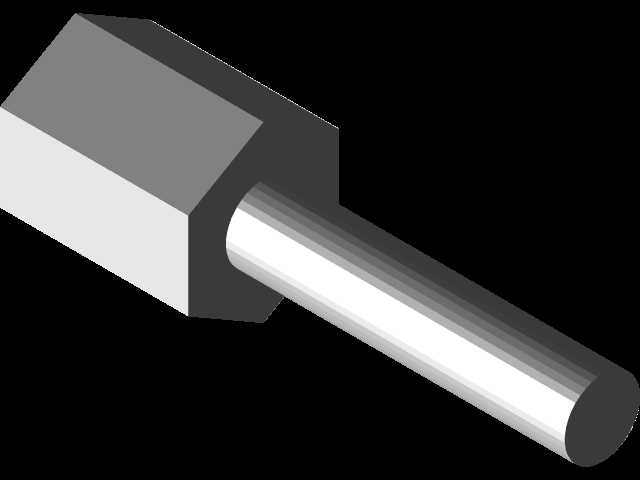

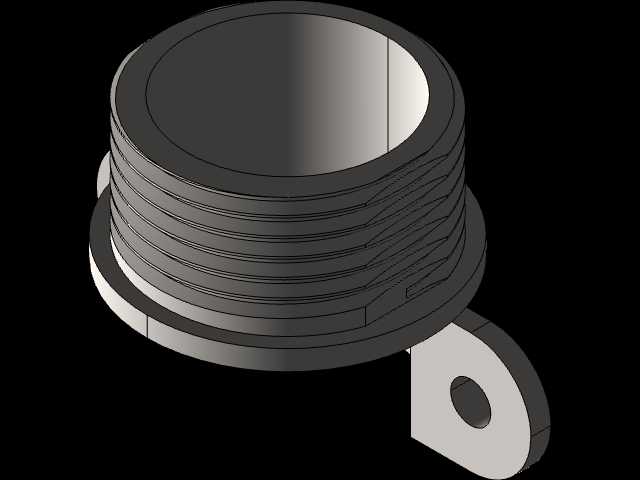

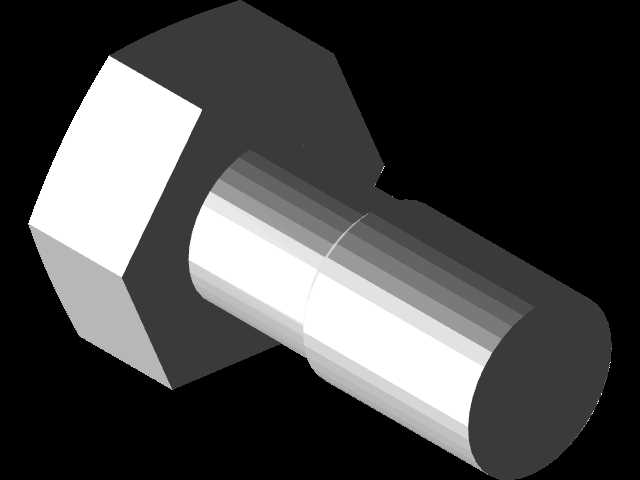

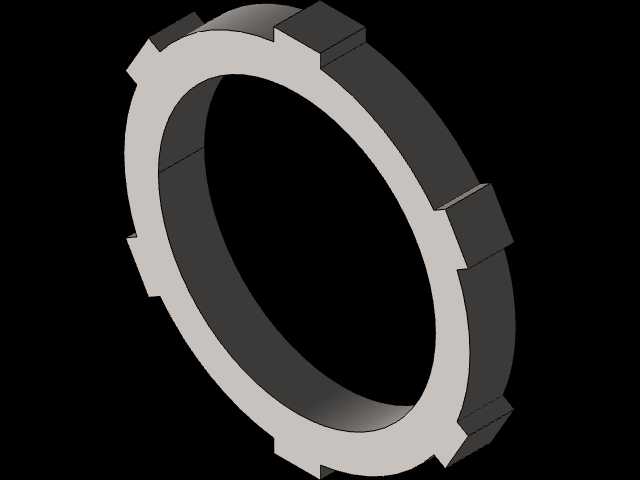

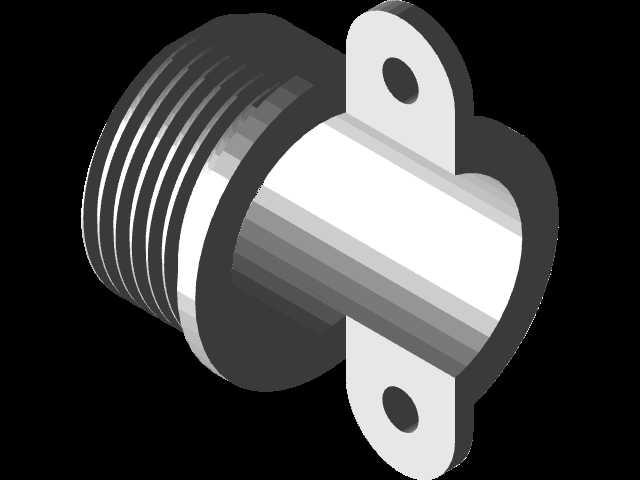

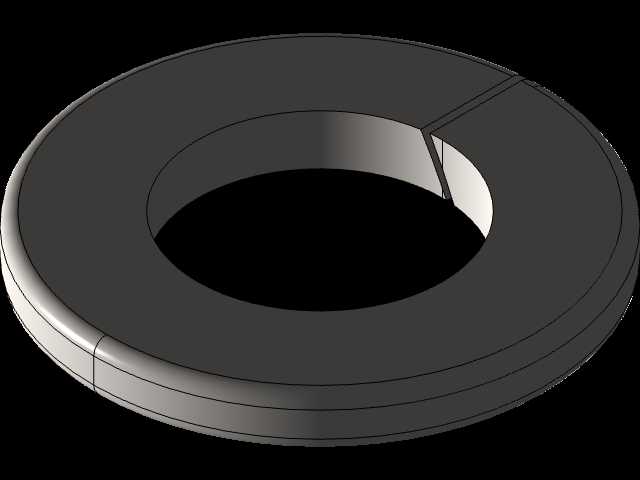

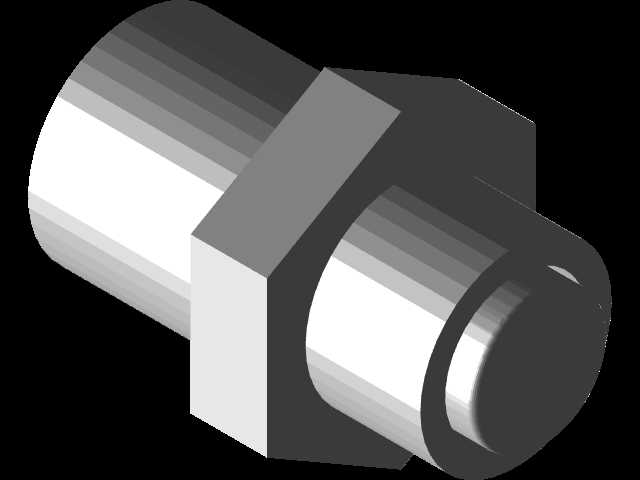

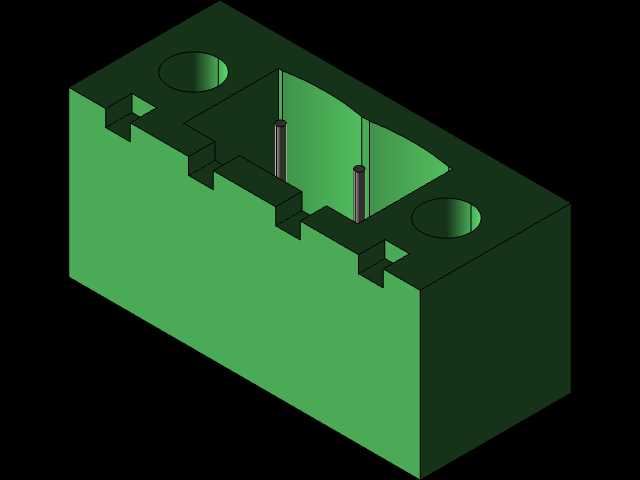

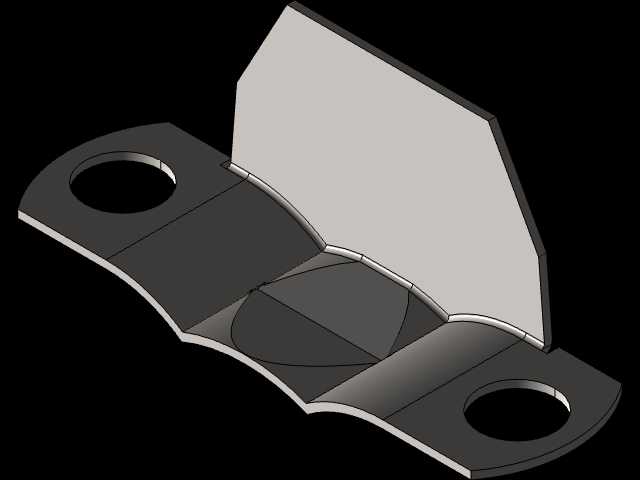

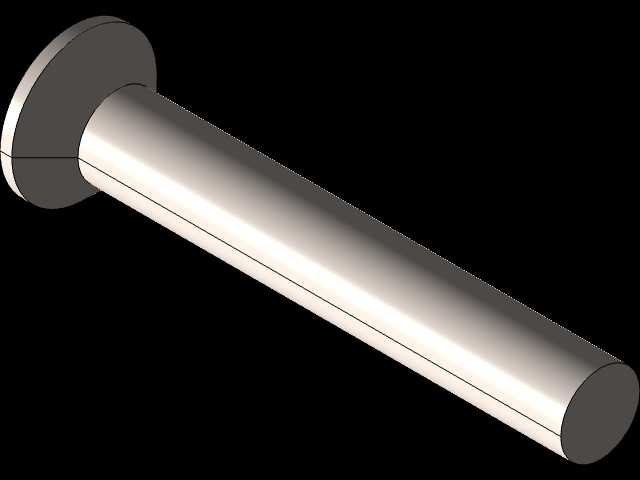

　　在离网光伏供电、移动作业供电、应急备用电源这类场景里，逆变充电装置是整套供电链路的核心转换节点，这套纯正弦波逆变充电装置的三维结构，完全围绕实际工况的安装、散热、接线、运维需求做了细节落地。做结构设计的时候首先要考虑安装边界，装置整体为长条形卧式壳体，壳体上下边缘预留了多组对称的条形安装孔，既可以通过螺栓固定在设备舱的壁挂支架上，也能适配机架式安装的孔位间距，安装时不需要额外做转接支架，能直接匹配常见的储能柜、房车电气舱、户外应急电源柜的内部安装空间，壳体两侧预留的接线端区域做了高低压分区，直流输入侧的接线端子带有绝缘防护结构，交流输出侧的端子旁预留了走线固定位，避免现场接线时线缆拉扯导致端子松动。

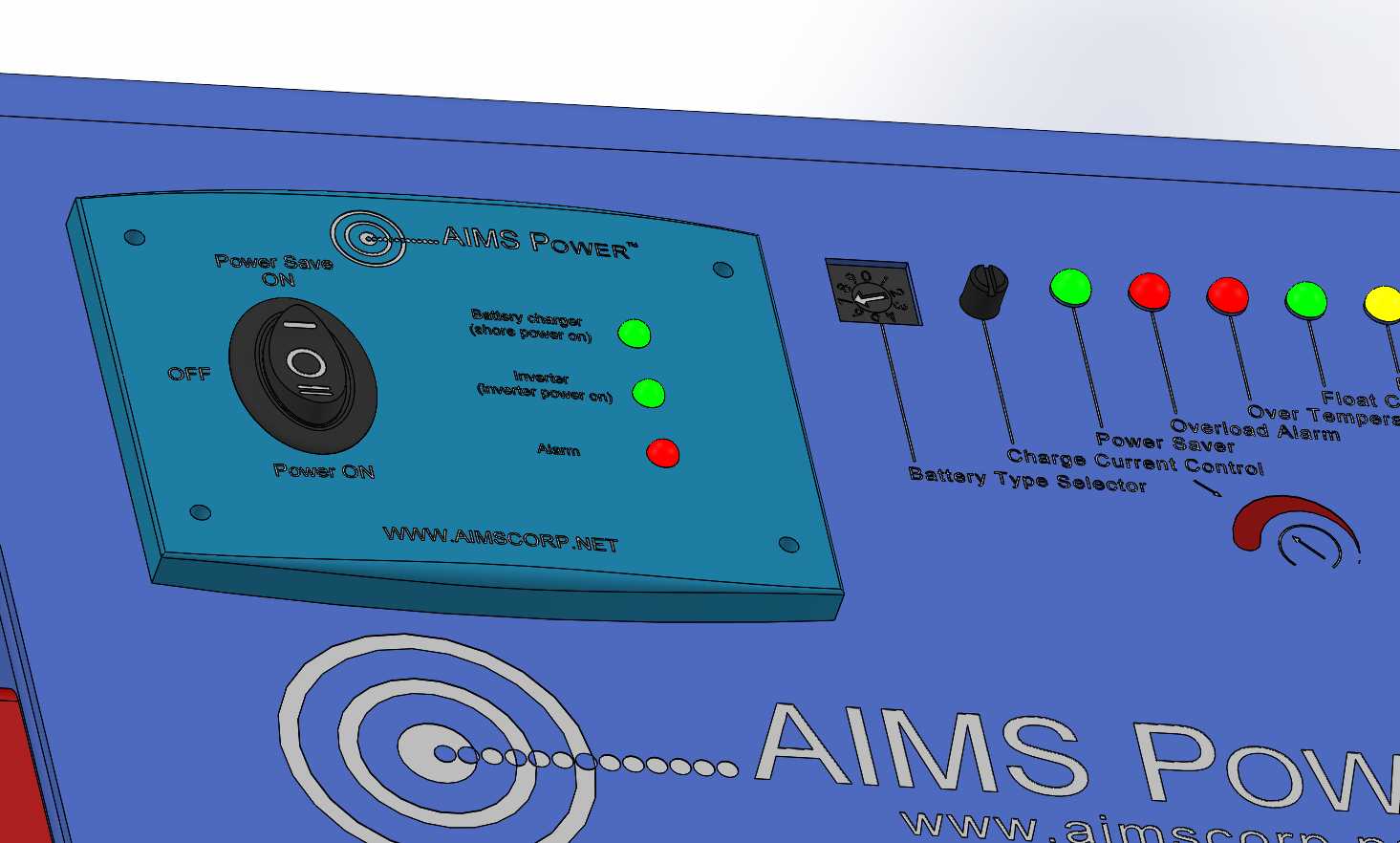

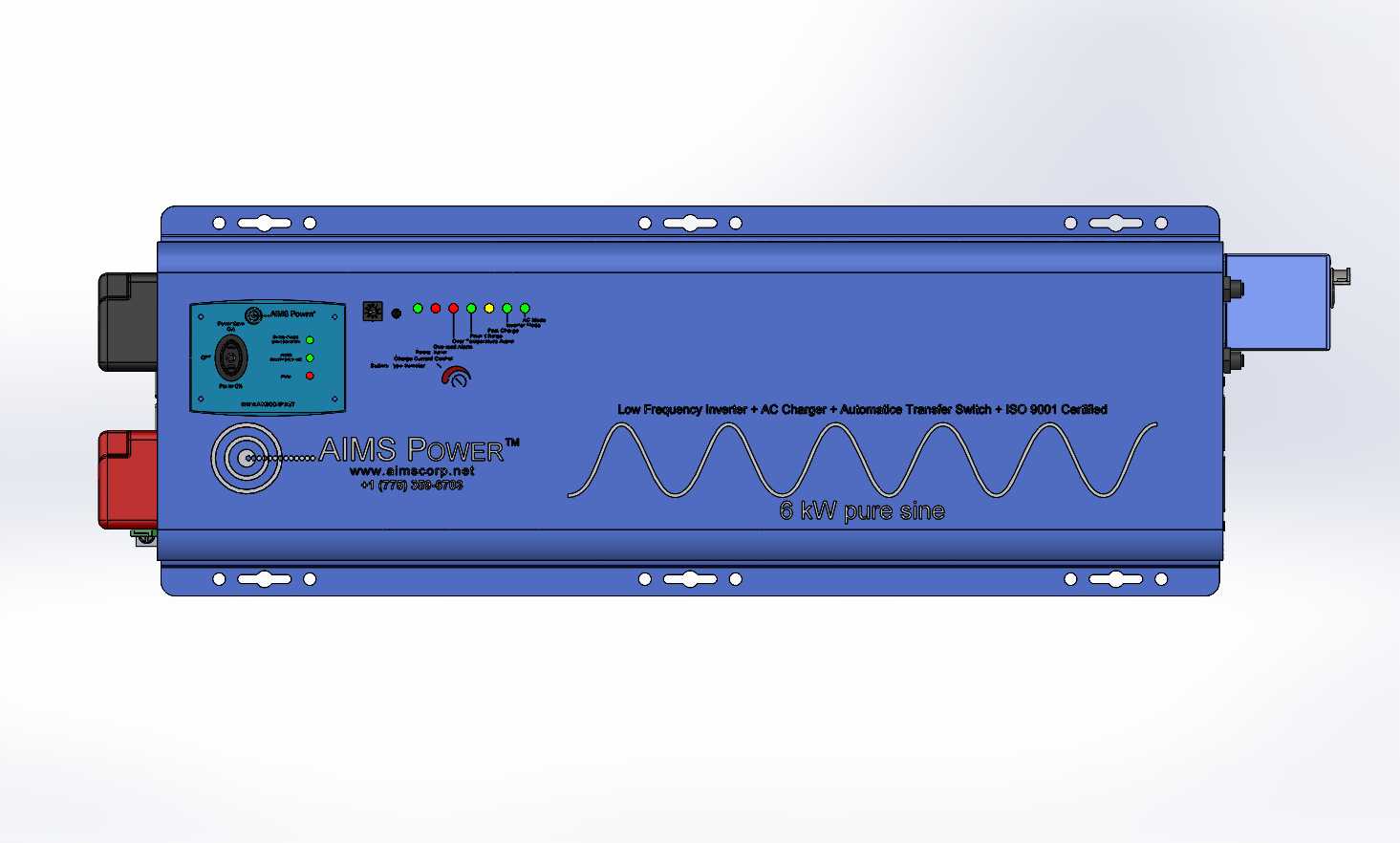

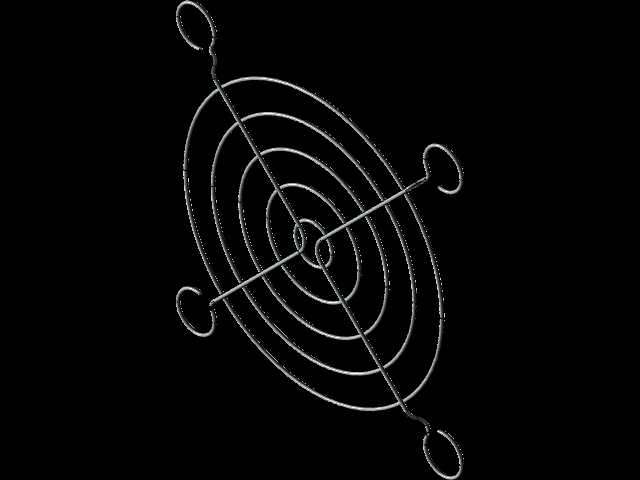

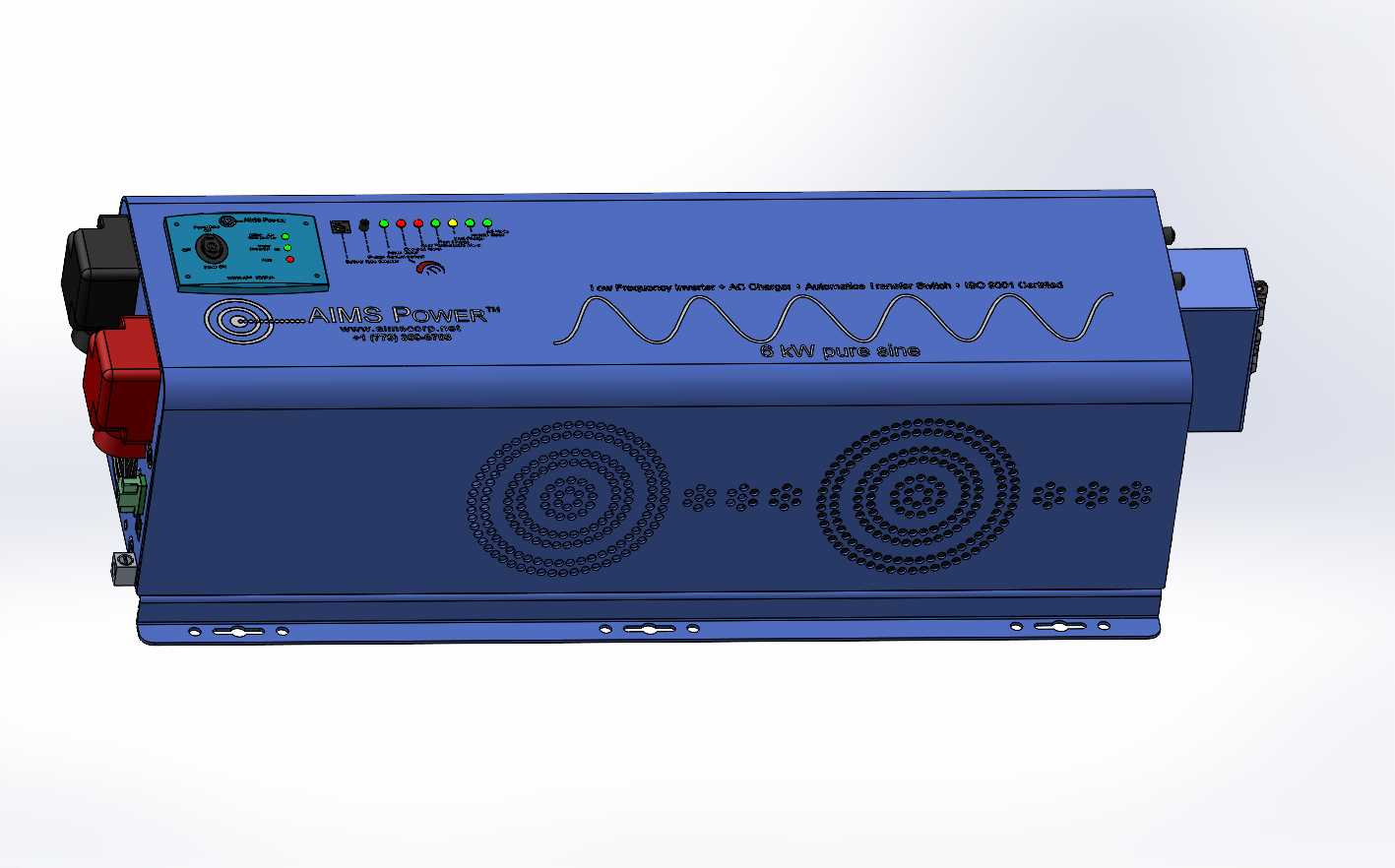

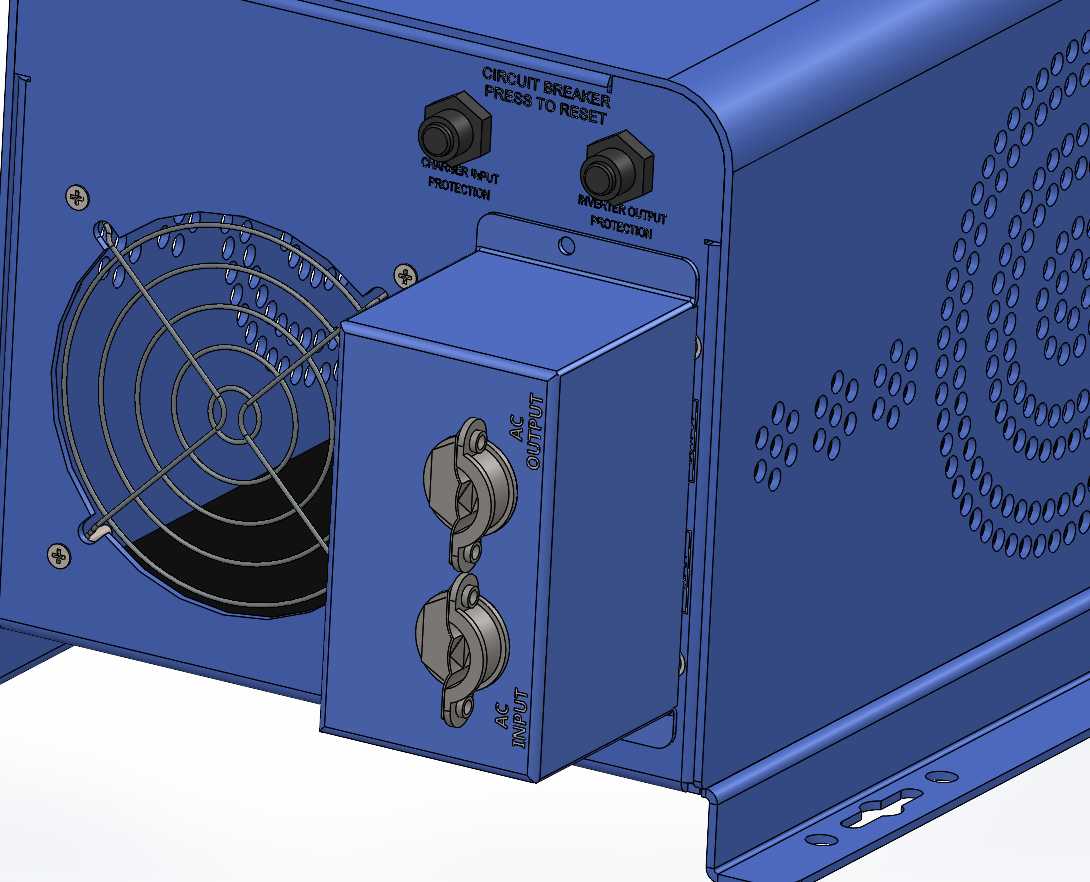

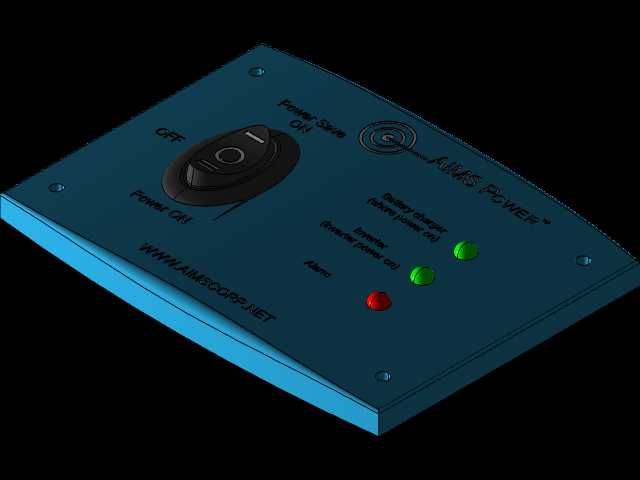

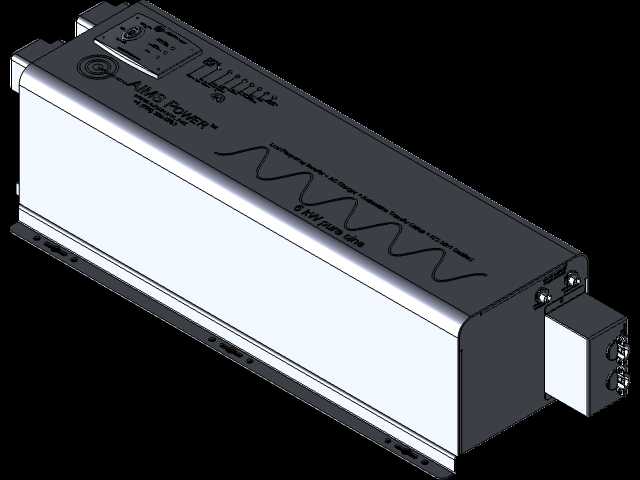

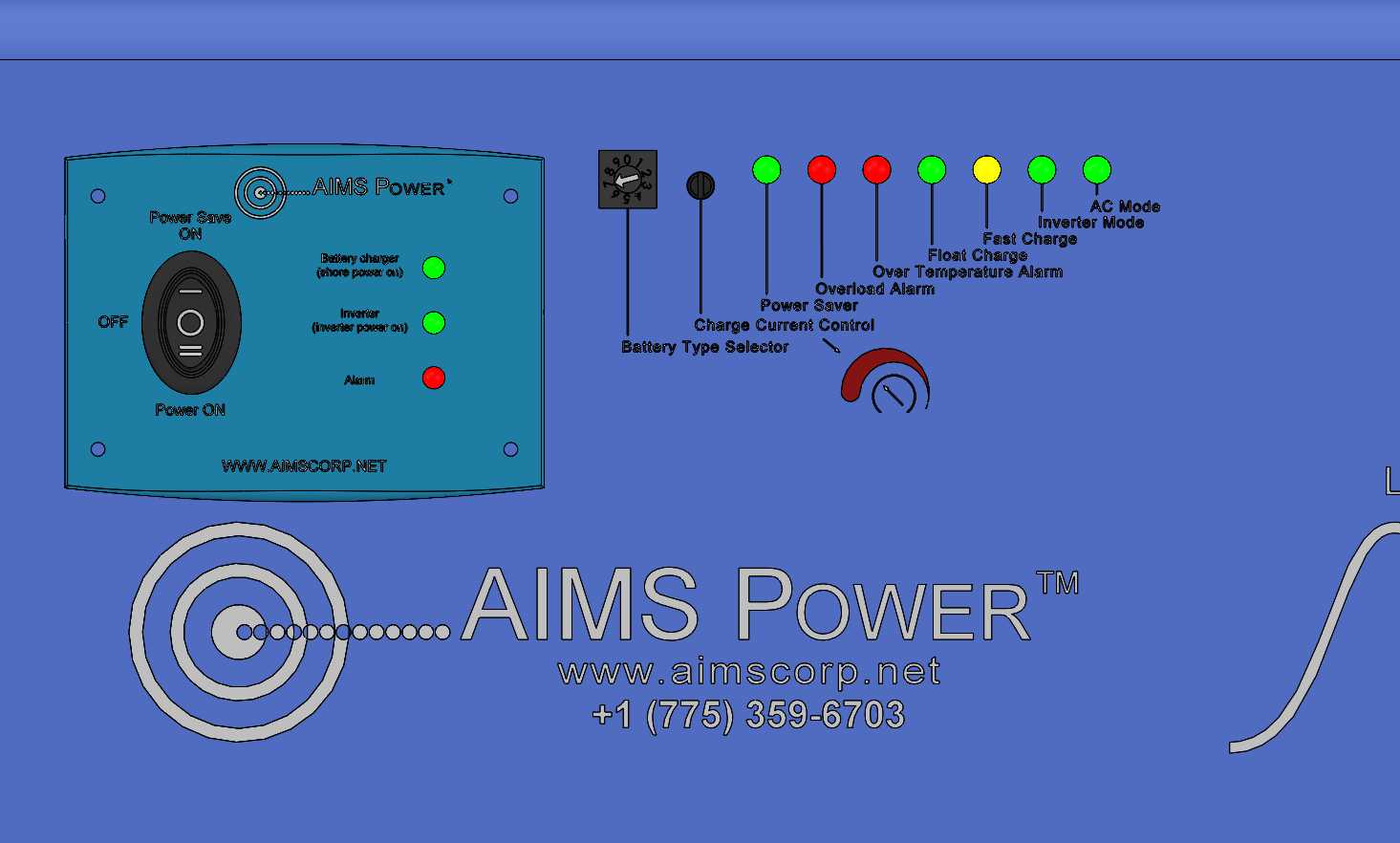

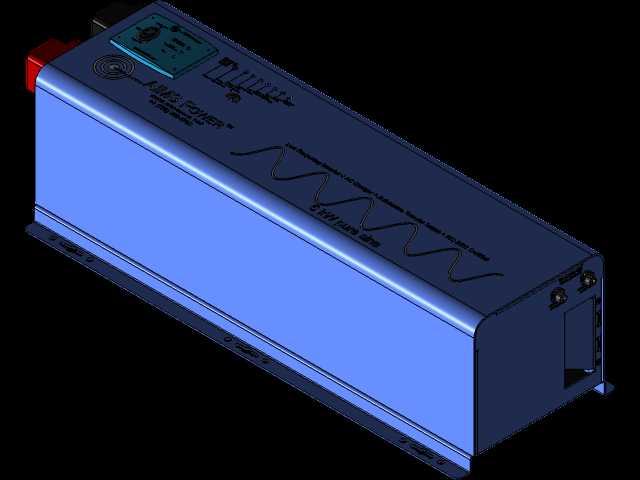

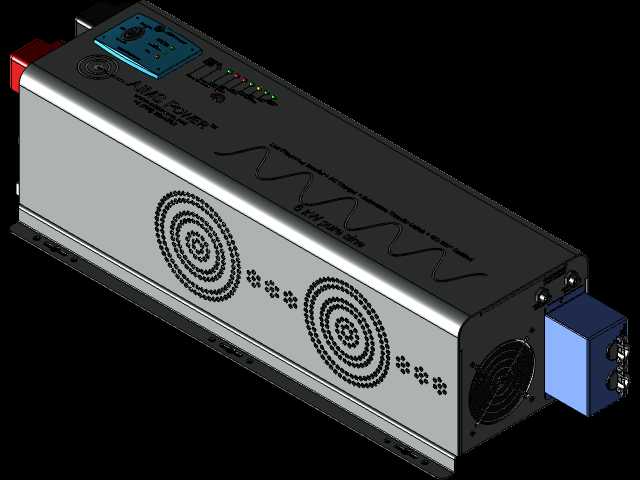

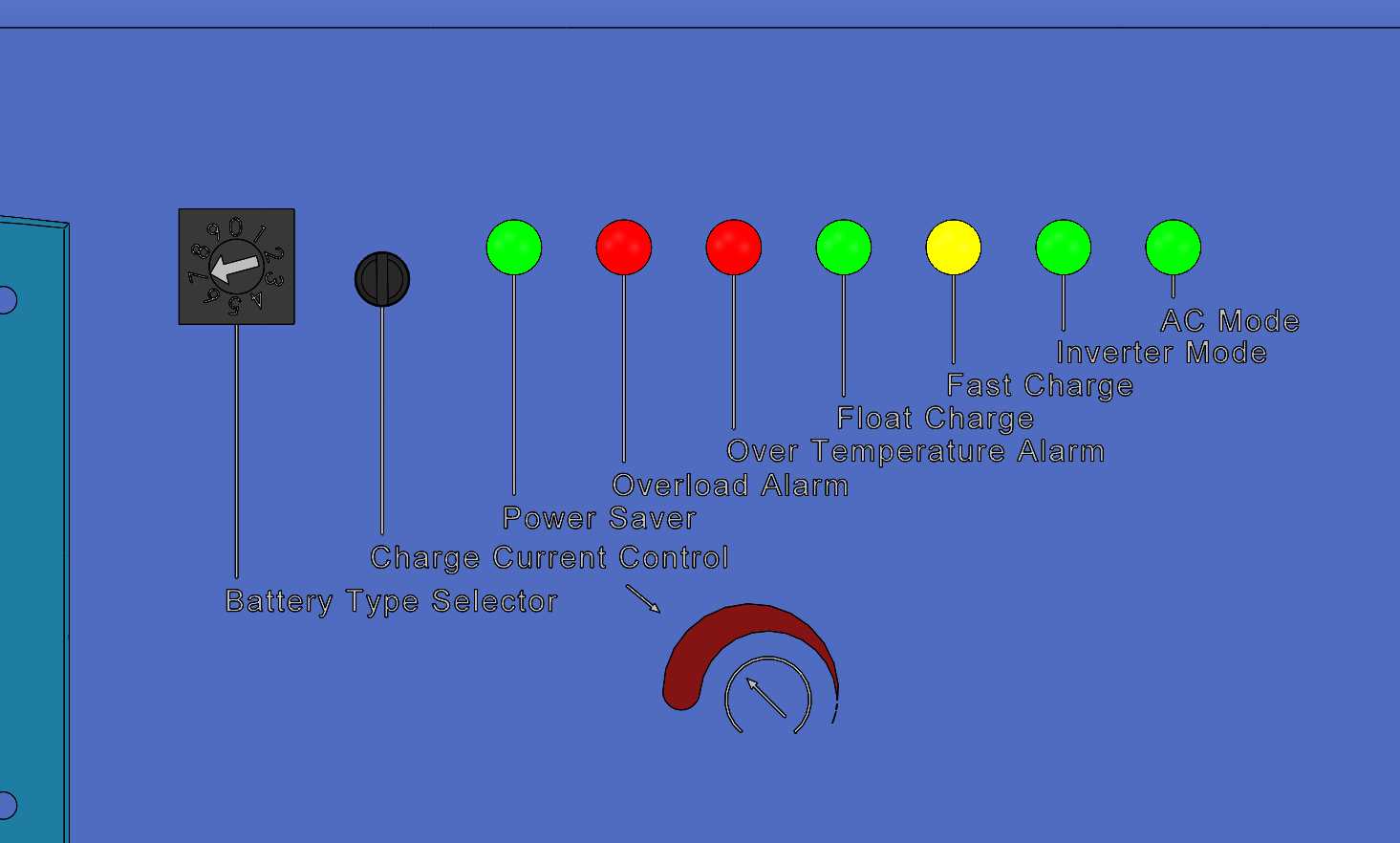

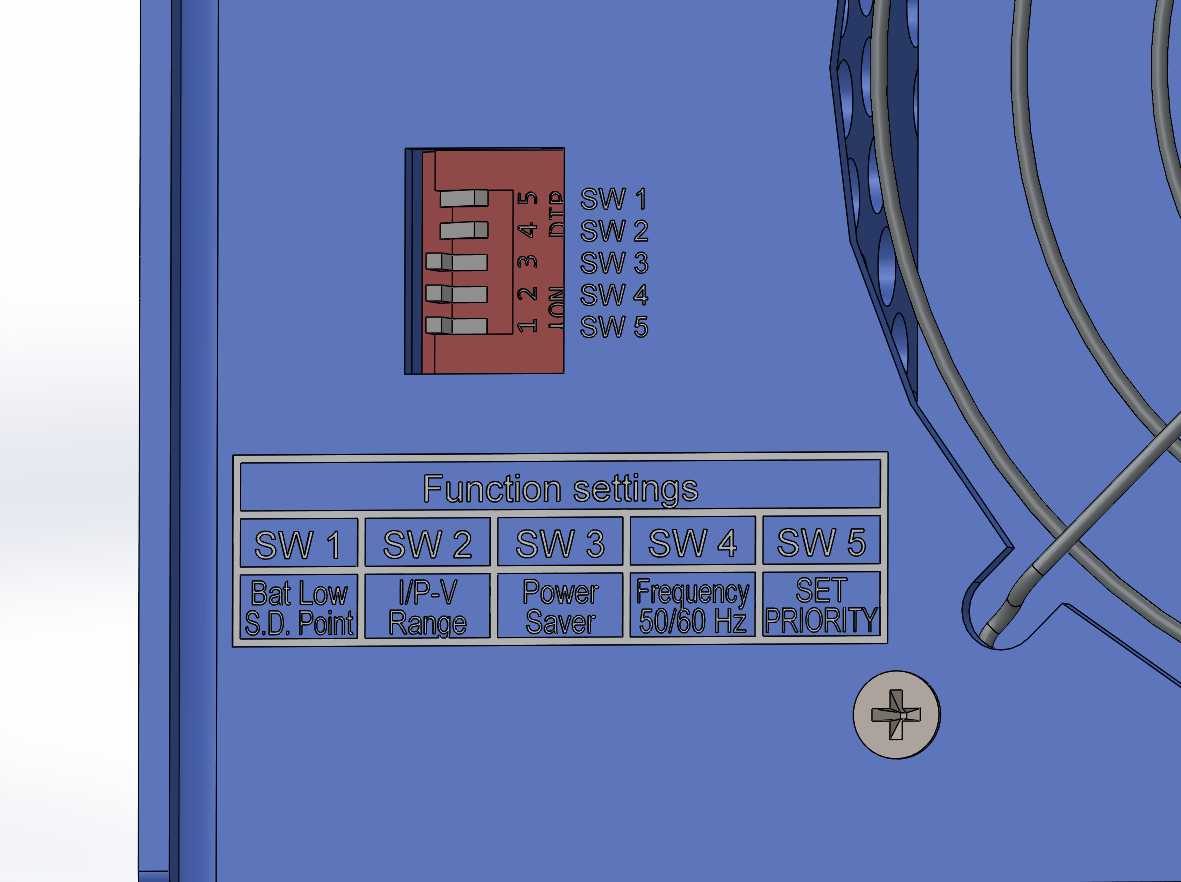

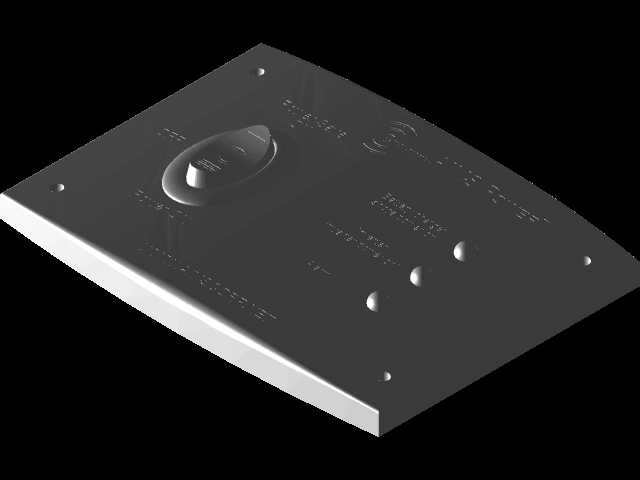

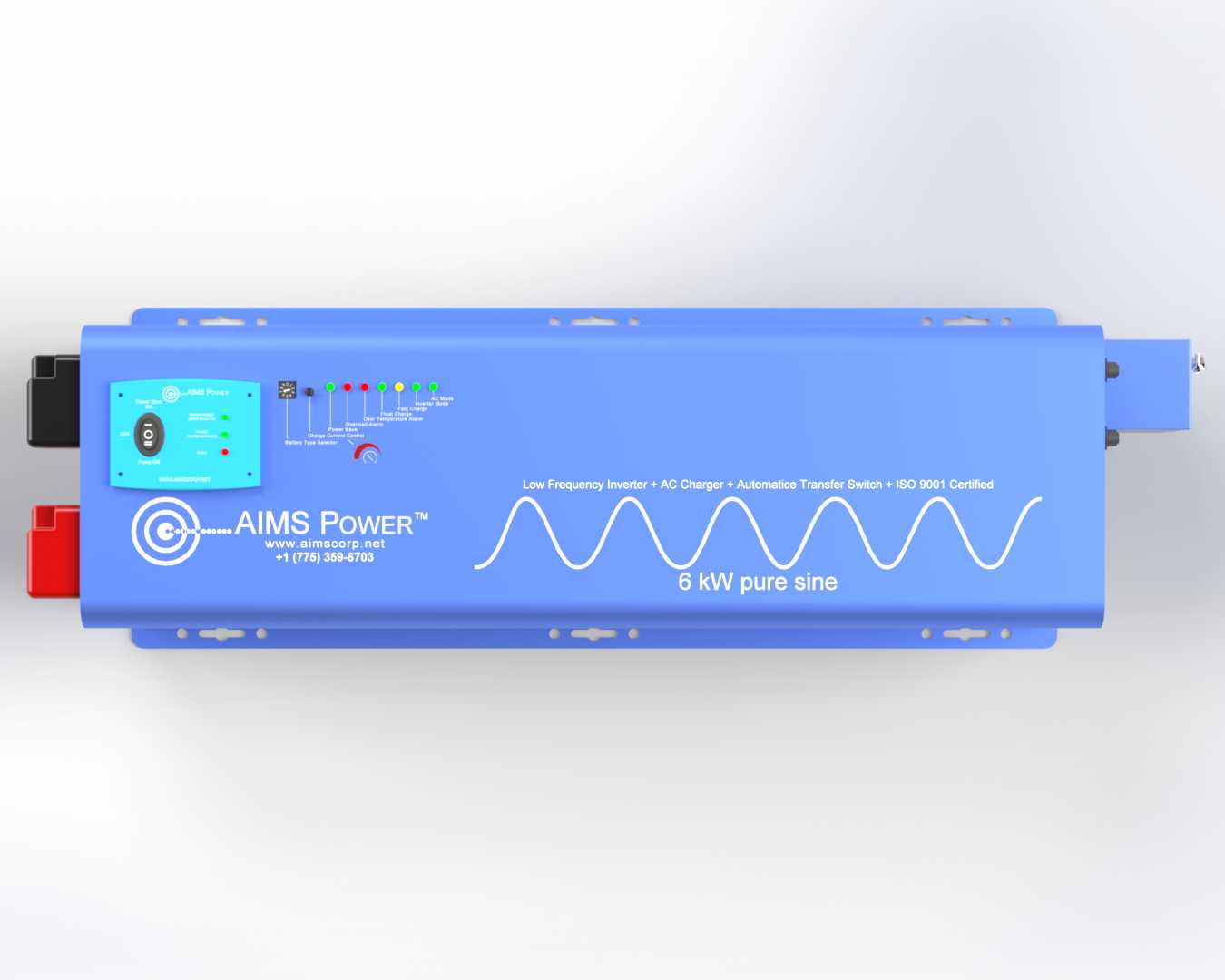

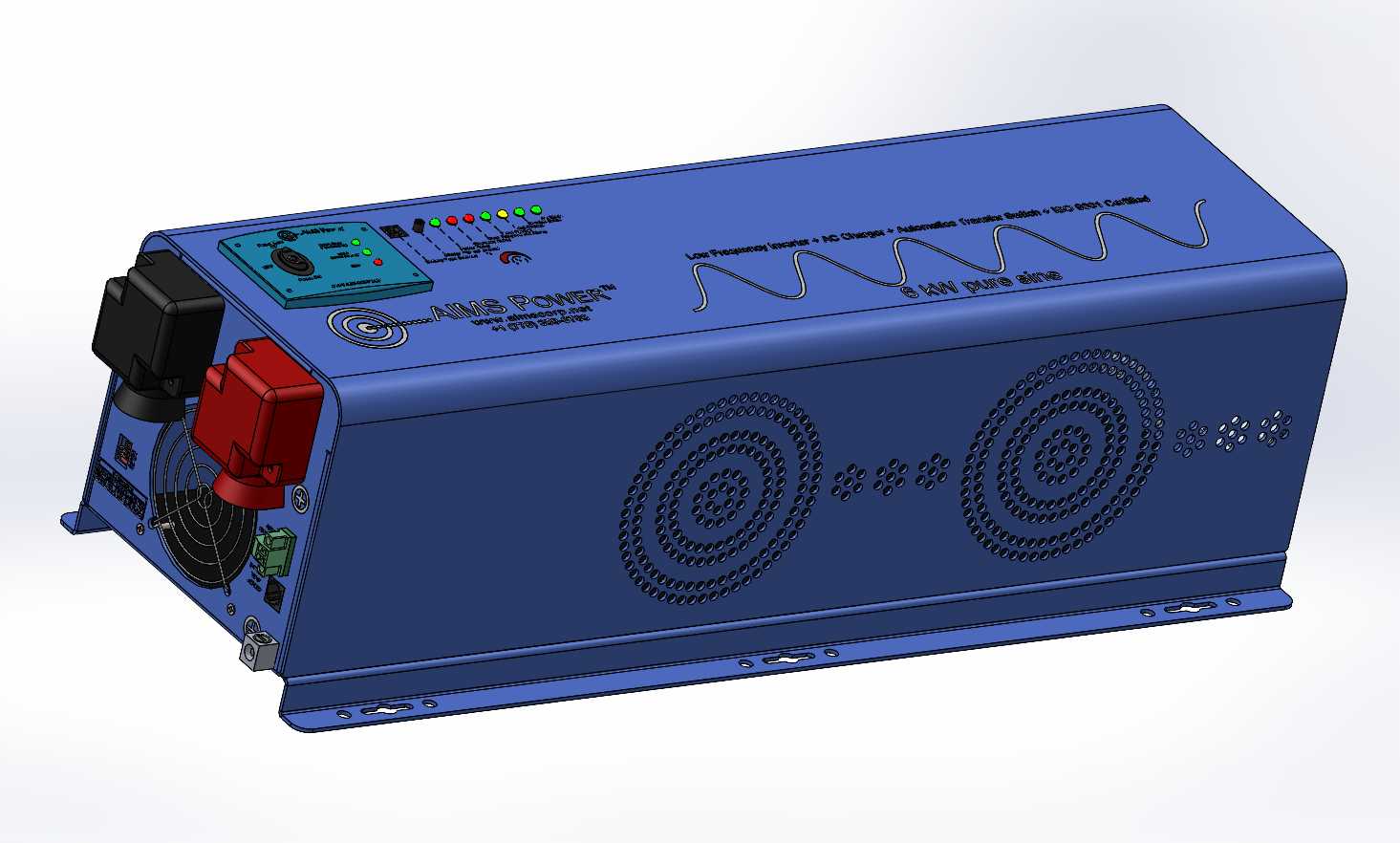

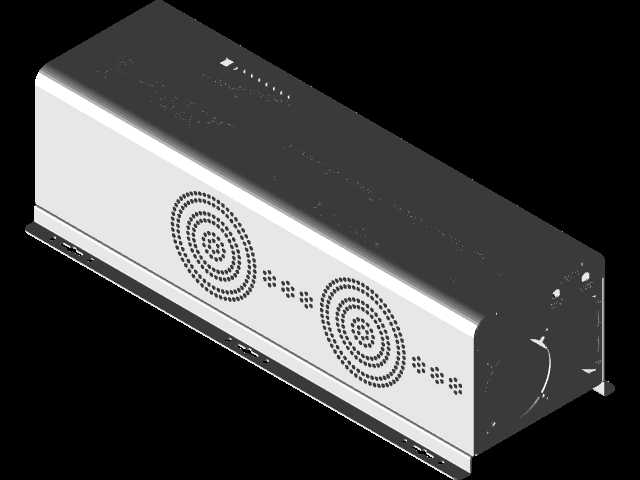

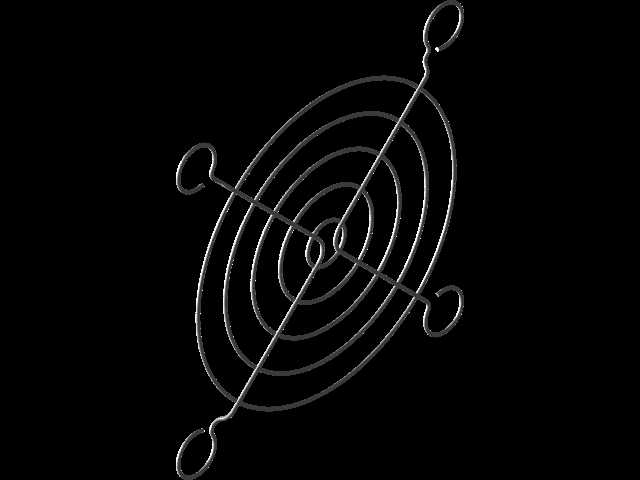

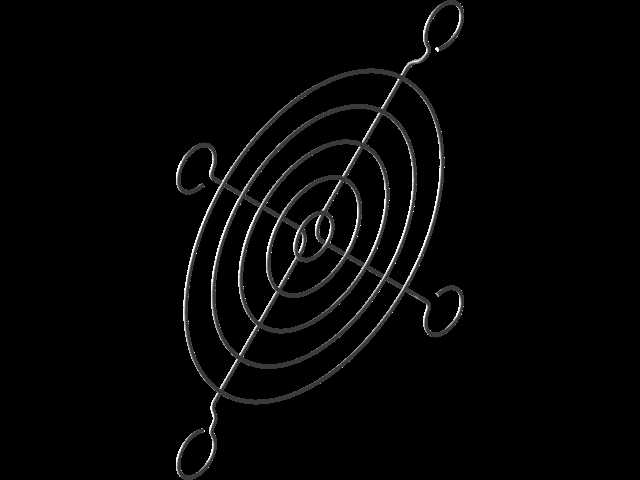

　　这套装置同时覆盖两种功率规格，4000W与6000W版本的外形安装尺寸完全一致，只是内部功率器件的排布与散热结构做了区分，其中一种版本在壳体侧面开设了通风口，适配高负载连续运行的散热需求，另一种无通风口的版本则做了全密封壳体设计，适合多尘、高湿的户外恶劣工况使用，两种版本的外部安装孔位、接线位置、操作面板布局完全统一，现场做设备替换时不需要改动原有安装结构与接线走向，能大幅降低运维更换的时间成本。装置正面的操作面板做了功能分区，状态指示灯组按照直流输入、逆变输出、充电状态、故障告警的顺序排布，运维人员站在设备正面就能快速识别运行状态，面板上的调节旋钮与开关做了凹陷式防护设计，避免运输或者日常操作时误触。

　　从功能逻辑上看，这套装置集成了直流转交流的纯正弦波逆变、蓄电池组智能充电、市电自动切换三个核心功能，输出的纯正弦波交流电可以适配各类精密用电设备，不会出现修正波逆变器容易导致的设备发热、噪音增大、运行异常的问题；充电功能可以匹配12V、24V、48V三种常见的深循环蓄电池组电压等级，根据蓄电池的充放电特性自动调整充电曲线，延长蓄电池组的循环使用寿命；内置的自动切换开关可以在市电接入时自动切换供电回路，同时启动蓄电池充电流程，市电断开时能在极短时间内切换到逆变供电模式，保障接在后端的用电设备不会因为断电停机。

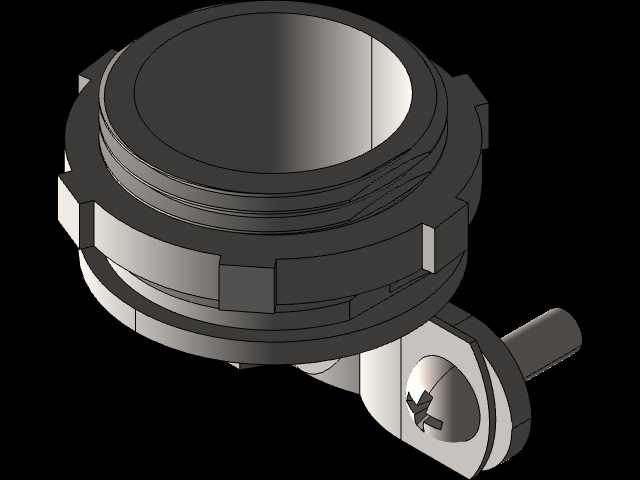

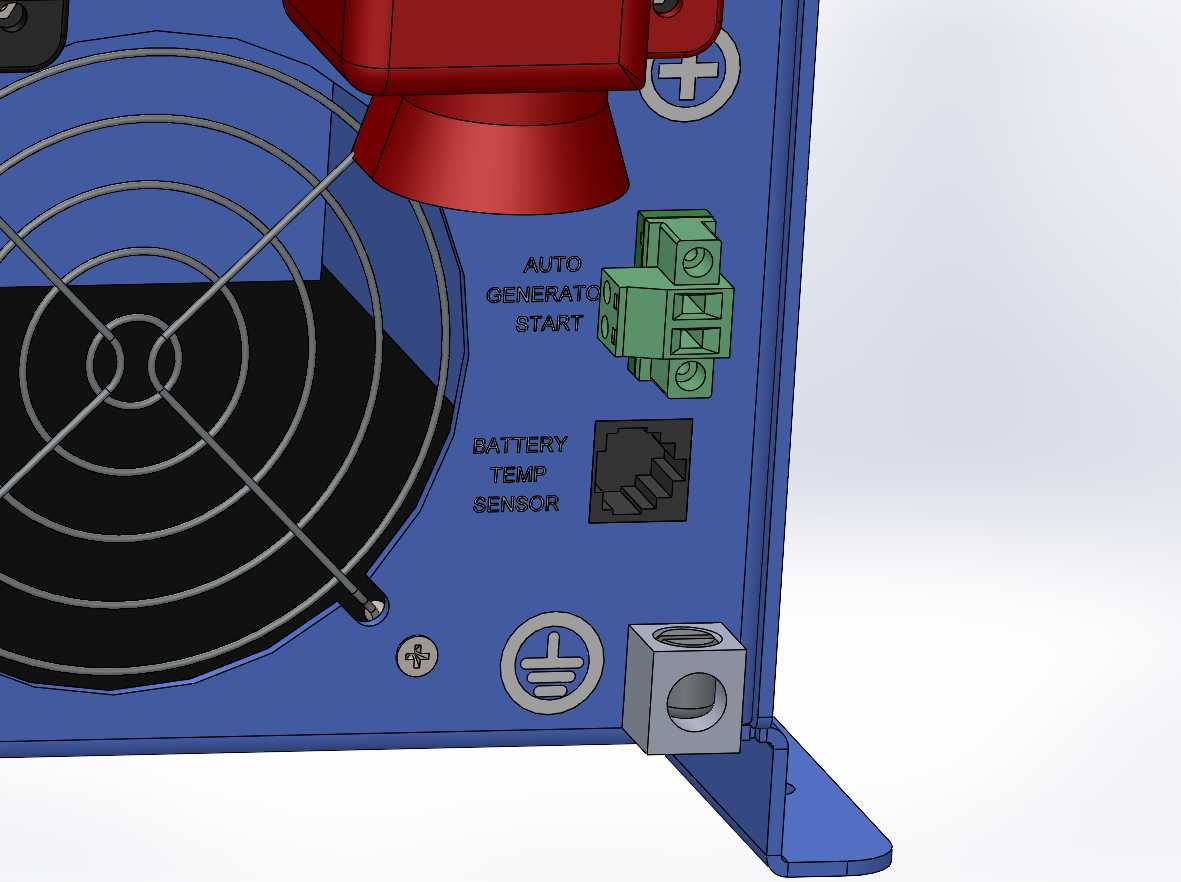

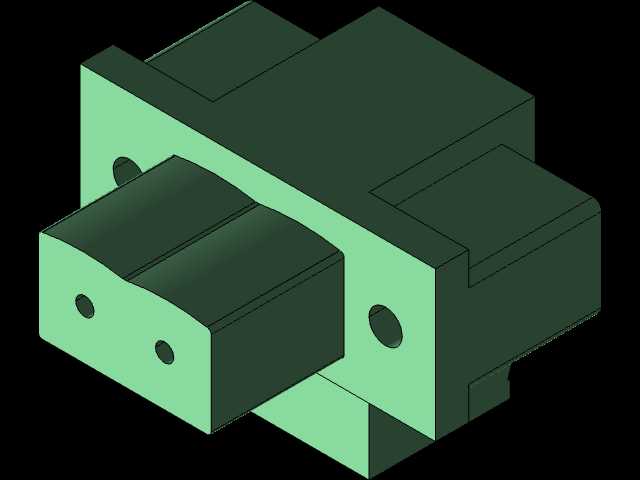

　　结构设计上壳体采用拉伸铝型材作为主体框架，兼顾结构强度与散热效率，表面做了硬质阳极氧化处理，抗腐蚀能力能满足户外长期使用的要求，内部功率器件的安装位置紧贴壳体散热面，导热路径短，即使是6000W版本在满负载连续运行时，壳体表面的温度也能控制在安全范围内，不会出现局部过热的问题。接线端的防护等级按照户外使用要求做了密封处理，无通风口版本的整体防护等级可以达到IP65，能够直接在露天环境下安装使用，不需要额外做防雨防尘的外罩。装置侧面预留的通讯接口位置，可以外接远程监控模块，实现运行状态的远程采集与参数调整，适配无人值守的离网电站、通讯基站备用电源这类场景的使用需求。

　　在做三维建模的时候，所有安装孔位、接线端子位置、操作面板元件的排布都严格按照实际装配尺寸还原，壳体的拼接缝隙、散热齿的间距、指示灯的开孔尺寸都做了1:1的还原，不管是做整套储能系统的装配干涉检查，还是做安装支架的配套设计，都可以直接调用这个模型做布局验证，不需要再反复核对实物尺寸。考虑到现场安装时的走线需求，模型里也还原了接线端的线缆弯折空间，设计人员在做整体布线的时候可以提前预判线缆的弯曲半径，避免出现线缆长度预留不足、弯折过度导致的绝缘层破损问题。
