JCB小型履带式挖掘机外观结构三维设计

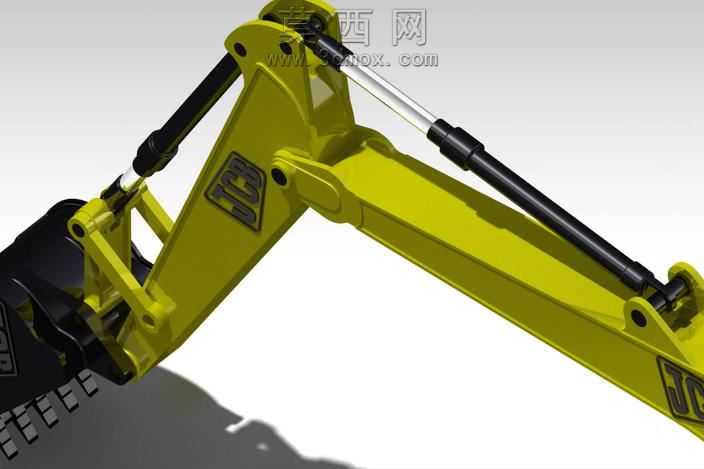

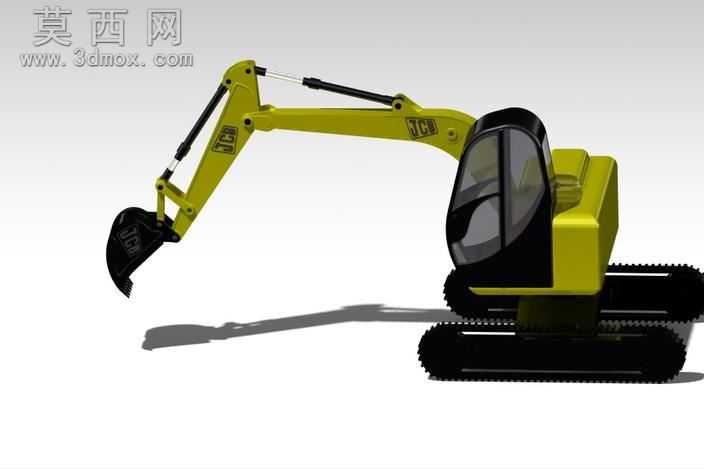

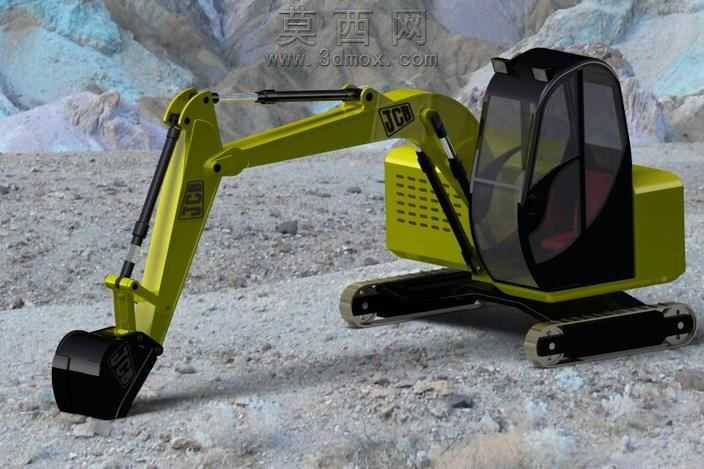

本作品为JCB品牌小型履带式挖掘机的三维建模设计成果，建模阶段依托三维设计软件完成全比例1:1还原，首先从整机轮廓线框搭建入手，先确定履带底盘的长宽高基准参数，将行走机构的履带板、驱动轮、导向轮、支重轮的相对位置逐一锚定，保证履带接地长度、轨距参数符合小型挖掘机的真实作业尺寸规范。上部车身建模时，先完成回转平台的基础曲面构建，再依次排布动力舱、驾驶室的空间位置，动力舱表面的散热格栅采用阵列特征完成建模，每一处格栅的开孔尺寸、排布间距都参考真实JCB小微挖的外观设计做还原，避免出现比例失真问题。工作装置部分，动臂、斗杆、铲斗的铰接点位置经过反复校准，配合液压油缸的伸缩行程参数，还原挖掘作业时的动作活动范围，油缸的活塞杆、缸筒结构分别建模，表面的液压管路接头细节也做了精细化处理，没有省略关键结构特征。材质与渲染阶段，为车身主体赋予JCB品牌标志性的黄绿色金属漆材质，调整材质的反光度、粗糙度参数，模拟工程机械设备漆面的哑光金属质感；履带部分做了橡胶与金属结合的材质区分，履带板的橡胶接触面设置较低的反光值，金属轮系则赋予带轻微磨损质感的金属材质，还原设备户外作业的真实质感；驾驶室部分采用半透明深色玻璃材质，调整玻璃的折射与反射参数，隐约呈现驾驶室内的座椅轮廓，提升模型的真实感；铲斗部分做了做旧处理，在铲斗刃口位置添加轻微的磨损纹理与污渍质感，匹配挖掘设备的作业属性。设计思路上，这款小型挖掘机定位狭小场地作业场景，建模时特意控制了整机的尾部回转半径，保证机身在狭窄空间回转时不会发生碰撞，工作装置的铰接点布局兼顾了挖掘深度与卸料高度的平衡，履带底盘的宽度参数适配小型市政施工、庭院作业的通行需求，整机结构紧凑，各部件之间没有出现干涉问题，所有活动部件的连接关系都符合真实工程机械的装配逻辑，既还原了JCB挖掘机的品牌外观辨识度，也保证了模型结构的合理性，可用于产品展示、结构教学、作业场景模拟等多种用途。
