日立ZX260挖掘机铲斗三维结构设计

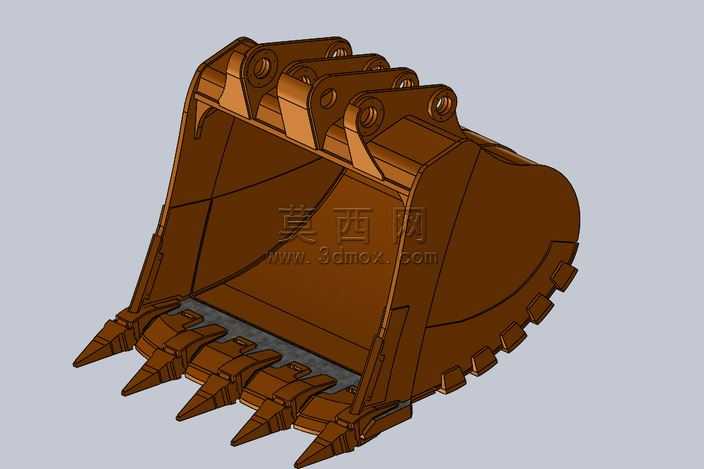

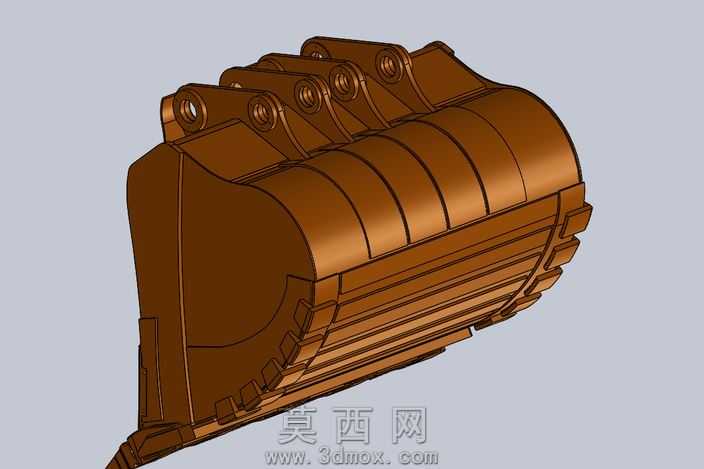

本作品为日立ZX260型号挖掘机配套的铲斗三维建模作品，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先依据日立ZX260挖掘机的作业参数、斗杆连接尺寸确定铲斗的整体轮廓与安装位基准，再逐步拆分细化各个结构部件。建模阶段首先搭建铲斗的主体弧形斗腔曲面，通过多段曲率连续的曲面拟合还原真实挖斗的盛料轮廓，保证斗腔的弧度既满足土方作业时的物料充盈率，又兼顾卸料时的顺滑性，避免物料粘附残留。主体结构建模完成后，依次构建顶部的多组铰接耳板结构，每一组耳板的轴孔位置、孔径尺寸、板厚都严格匹配对应机型斗杆与连杆的安装公差，耳板与斗腔主体的连接部位做了加厚过渡处理，还原真实构件的应力分散设计，避免作业时应力集中导致的结构损坏。斗体外侧的纵向加强筋、横向加固肋条都按照真实挖斗的布局逐一建模，筋条的走向、厚度、与斗壁的贴合角度都参考了实机的焊接结构设计，还原铲斗在重载作业下的强度强化逻辑。斗齿安装部位的斗唇结构、齿座卡位都做了精细化建模，每一处卡位的卡槽尺寸、固定孔位都对应标准斗齿的安装参数，可直接适配对应型号的斗齿配件装配。材质渲染阶段，为模型赋予了接近实机挖斗的金属材质，调整了金属粗糙度、反光度参数，还原高强度耐磨钢的哑光金属质感，同时对铰接孔内壁、斗刃等易磨损部位做了材质细节区分，体现不同部位的材质性能差异。整体模型的结构完全参照真实日立ZX260铲斗的工程参数设计，各个部件的比例协调，装配关系准确，可用于挖掘机结构教学、作业仿真演示、配件改装设计等场景，模型完整还原了挖斗从安装连接结构到作业端结构的全部细节，没有遗漏关键的加强、连接、作业功能结构，曲面过渡顺滑，实体结构无破面、错面等建模问题，各部件的干涉检查全部通过，符合机械三维建模的规范要求。
