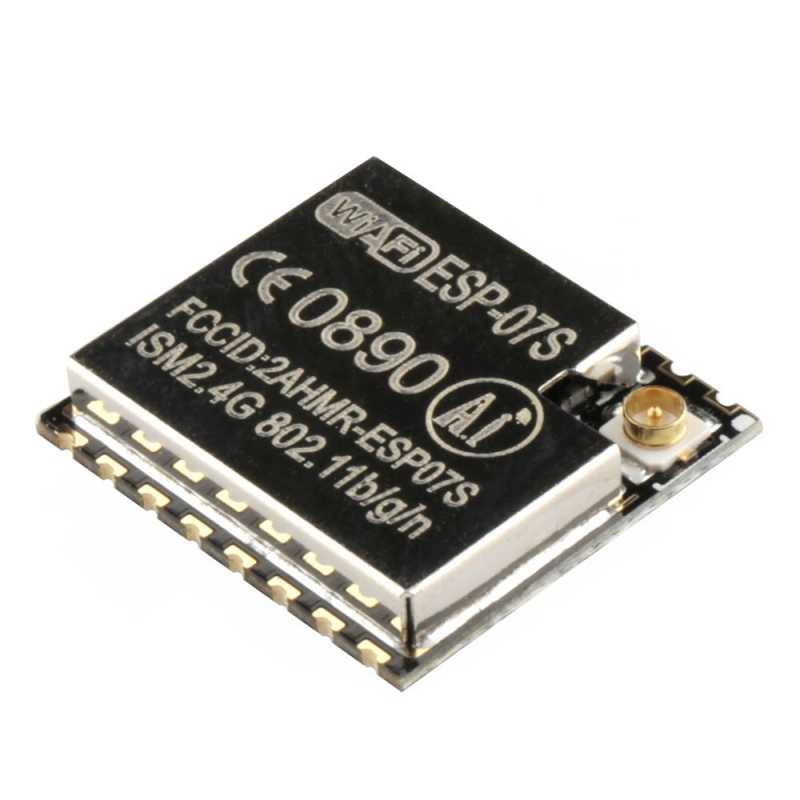

ESP-07S无线通信WiFi模块三维结构

　　做物联网终端结构设计的工程师，对这类板载WiFi模块的安装适配不会陌生，ESP-07S作为成熟的透传通信模块，在工业传感节点、智能家居控制板、小型智能设备的数据传输场景里普及率很高。这次建模的核心是还原模块的实际安装边界，方便结构工程师在做整机布局时，提前预留好装配空间、避让周边器件，避免后期打样出现干涉问题。

　　从实际应用场景来看，这类模块常被贴装在主控PCB的边缘位置，一方面要避让板上的高频走线、功率器件，另一方面要给IPEX天线座留出足够的操作空间，方便后期接外置天线提升信号强度。建模时首先还原了模块的屏蔽罩结构，这个金属屏蔽罩是模块的核心防护结构，既要覆盖内部的射频电路、主芯片，又要保证边缘和板载焊盘的间距符合SMT贴装的工艺要求，屏蔽罩的边角做了微小的倒角处理，避免贴装时刮伤吸嘴，也减少回流焊时的应力集中。

　　模块的焊盘布局完全按照实际量产的封装尺寸还原，两侧的半孔焊盘间距、焊盘宽度都和实物一致，结构工程师在做PCB封装匹配时，可以直接参考这个模型的焊盘位置做板框开口，不用再反复核对规格书的尺寸公差。模块顶部的IPEX天线座位置是建模时重点校准的部分，这个座子的高度、突出屏蔽罩的尺寸直接影响整机外壳的开孔位置，如果外壳离天线座太近，会压坏座子，太远又会让整机厚度增加，所以模型里精准还原了座子的安装高度、引脚位置，甚至连座子的卡扣结构都做了还原，方便做装配干涉检查。

　　从设计思路上来说，这类通信模块的三维建模不需要还原内部的芯片走线，核心是把外部的装配特征、安装尺寸、干涉边界做准确。比如模块的整体厚度，包含屏蔽罩和底部PCB的总厚度，是做层叠板设计时必须要考虑的参数，如果是做叠层安装的设备，上下板之间的间距必须大于这个厚度，还要预留0.2mm以上的安全间隙，避免组装时压坏模块。另外模块的边缘到焊盘的距离，也做了精准还原，做PCB布局时，模块周边3mm范围内尽量不要放置超过模块高度的器件，避免屏蔽罩和周边器件碰撞，也减少周边器件对射频信号的干扰。

　　实际选型时，很多工程师容易忽略模块的安装方向，这个模块的天线座在模块的一端，布局时要尽量让天线座靠近设备外壳的天线开孔位置，减少馈线的长度，降低信号损耗。模型里把模块的丝印标识也做了还原，包括模块型号、认证标识的位置，方便做整机丝印对齐的时候参考，避免外壳标签和模块上的标识方向冲突。另外模块底部的PCB边缘做了半孔金属化处理，模型里也还原了半孔的凹陷结构，做SMT钢网设计时，可以参考这个结构调整钢网开口，保证焊锡量合适，避免出现虚焊、连锡的问题。

　　在做手持类智能设备的结构设计时，这个模块的重量分布也需要考虑，模型按照实际的材质密度设置了配重，屏蔽罩为洋白铜材质、PCB为FR4材质、天线座为塑胶加金属触点，整体重量和实物一致，做整机跌落仿真时，可以直接调用这个模型的重量参数，模拟模块在跌落过程中对PCB焊点的冲击力，提前优化焊盘的加固设计。对于工业类设备，这类模块常工作在有轻微振动的环境里，建模时还原的焊盘尺寸，可以帮助结构工程师计算焊点的受力情况，必要时在模块周边增加固定柱，点胶加固，避免长期振动导致焊点脱落。

　　很多刚接触物联网结构设计的工程师，容易把这类模块的尺寸做的过于理想化，忽略实际生产中的公差累积，这个模型在建立时就考虑了常规量产的公差范围，所有外部尺寸都保留了合理的公差余量，工程师在做整机设计时，按照这个模型的最大实体尺寸预留空间，就能避免因为器件公差导致的装配问题。比如屏蔽罩的平面度公差，模型里按照实际量产的0.1mm平面度做了微调，避免设计时间隙刚好，实际生产时因为屏蔽罩轻微变形顶到外壳。

　　另外模块的边角位置，模型还原了实际的圆角处理，不是尖锐的直角，这一点在做绝缘设计时很重要，如果设备内部的绝缘纸、麦拉片靠近模块边角，尖锐的直角容易划破绝缘层导致短路，按照模型的圆角尺寸设计绝缘片的避让位置，就能规避这个风险。还有模块上的定位标记，也就是丝印的1脚标识位置，模型里也做了突出标识，方便SMT生产时做视觉对位，减少贴装偏移的问题。
