多系统兼容GNSS贴片陶瓷天线结构

项目分类:通讯工具类 发布时间:2025-01-20 ID:902873
  • 多系统兼容GNSS贴片陶瓷天线结构
  • 多系统兼容GNSS贴片陶瓷天线结构
  • 多系统兼容GNSS贴片陶瓷天线结构
  • 多系统兼容GNSS贴片陶瓷天线结构
  • 多系统兼容GNSS贴片陶瓷天线结构
  • 多系统兼容GNSS贴片陶瓷天线结构
  • 多系统兼容GNSS贴片陶瓷天线结构
  • 多系统兼容GNSS贴片陶瓷天线结构

  在车载定位终端、便携导航设备、工业物联网采集节点这类需要集成卫星定位功能的硬件设计里,天线的选型与结构适配往往是决定整机定位性能的核心环节,很多结构工程师在做PCBA堆叠时容易忽略天线的净空要求、安装公差,最终导致整机搜星慢、信号弱,甚至在多系统联合定位时出现信号增益不足的问题。这款贴片式GNSS天线的结构设计,刚好适配当前主流多星座联合定位的硬件集成需求,从结构层面解决了小尺寸终端内天线安装的诸多痛点。

  从实际应用场景来看,这类贴片天线主要用在空间极度受限的嵌入式定位设备中,比如车载T-BOX的内置定位模块、手持巡检终端的定位单元、共享设备的定位模组,还有工程机械的远程监控终端,这些场景都要求天线不能占用过多板上空间,同时还要保证在不同安装姿态下都能稳定接收多星座的卫星信号。和传统的外置棒状天线相比,贴片式陶瓷天线不需要在设备外壳上预留天线开孔,能提升整机的密封防护等级,也避免了外置天线容易被磕碰损坏的问题,适合在工业级、车载级的高可靠性设备中使用。

  这款天线的核心功能是同时接收GPS、GLONASS、GALILEO、北斗四大全球卫星导航系统的信号,覆盖了民用定位常用的三个核心频段:北斗B1频段1561MHz、GPS与GALILEO的L1频段1575MHz、GLONASS的L1频段1602MHz,不同频段的增益做了针对性匹配,其中北斗频段增益可达3.0dBi,GPS与GALILEO频段增益2.0dBi,GLONASS频段增益4.0dBi,能保证在城市峡谷、树荫遮挡这类弱信号场景下,依然可以稳定捕获足够数量的卫星,实现亚米级甚至更高精度的定位输出。和单系统天线相比,多系统兼容的设计能大幅提升定位的可用性,就算某一个星座的卫星信号被遮挡,其他星座的卫星依然可以维持定位输出,不会出现定位漂移甚至丢星的情况。

  在设计思路上,这款天线采用了高介电常数的陶瓷基材作为辐射体的载体,陶瓷材质的介电常数稳定,受温度、湿度的环境影响极小,能保证天线的谐振频率在宽温域环境下不会出现明显偏移,满足工业级设备-40℃到85℃的工作温度要求。天线的馈电点采用中心接触式设计,和PCBA上的馈电焊盘直接压接或者焊接,不需要额外的射频连接线,减少了射频链路的插损,也简化了生产组装的工序。天线的边角做了切角处理,这个结构细节是为了优化天线的圆极化性能,因为卫星信号是圆极化波,圆极化轴比越小,天线对不同极化方向来波的接收能力越强,切角设计可以在不增加天线尺寸的前提下,有效拓宽轴比带宽,提升低仰角卫星的信号接收能力。

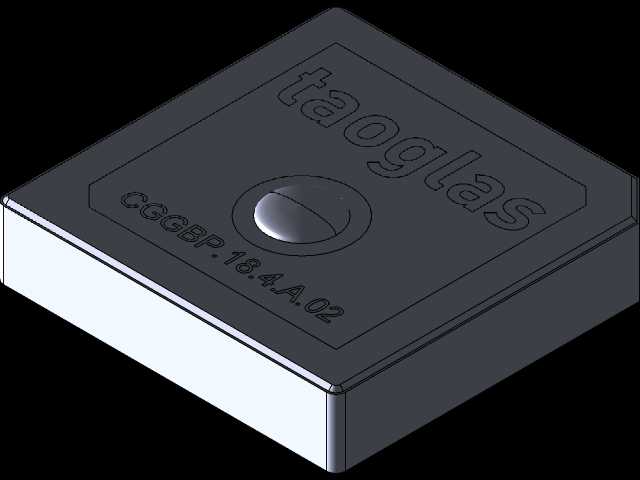

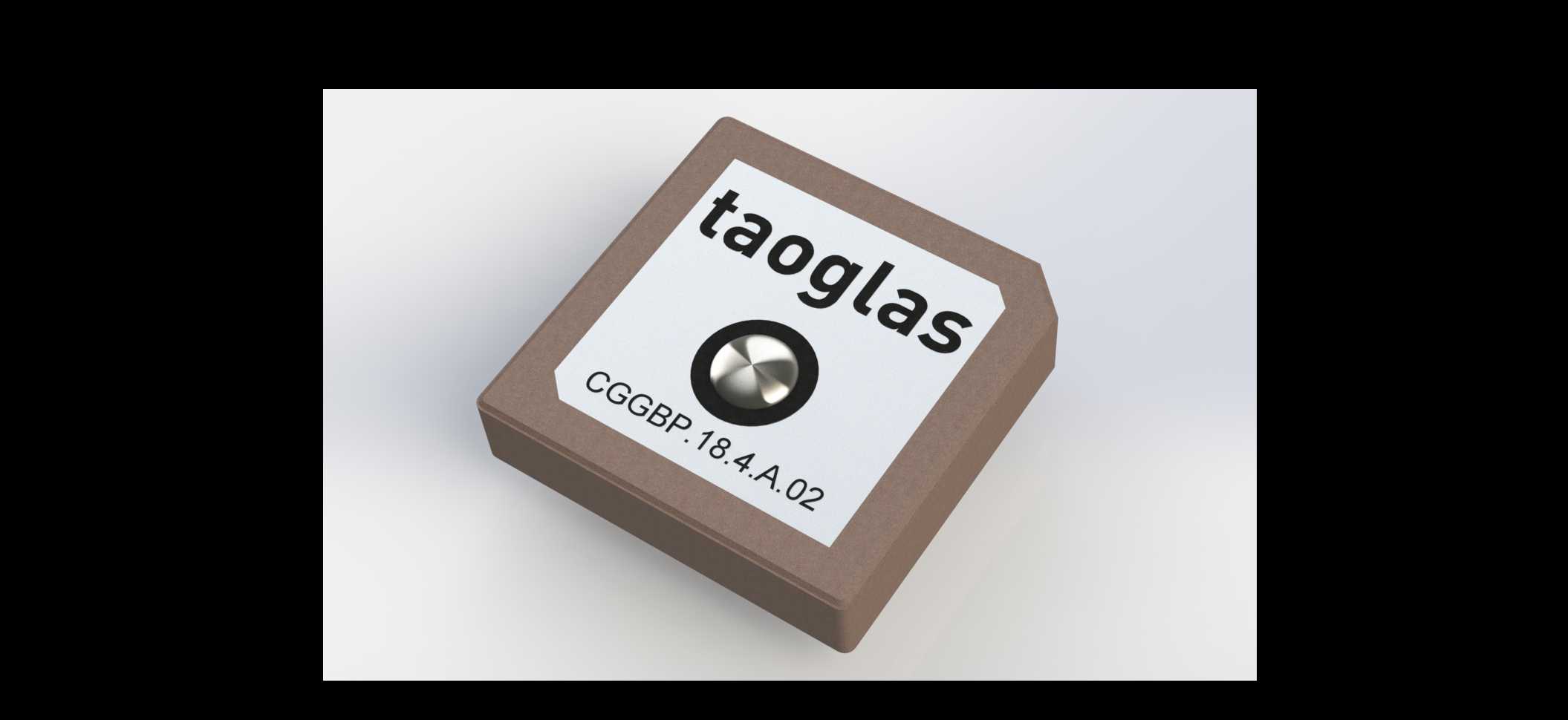

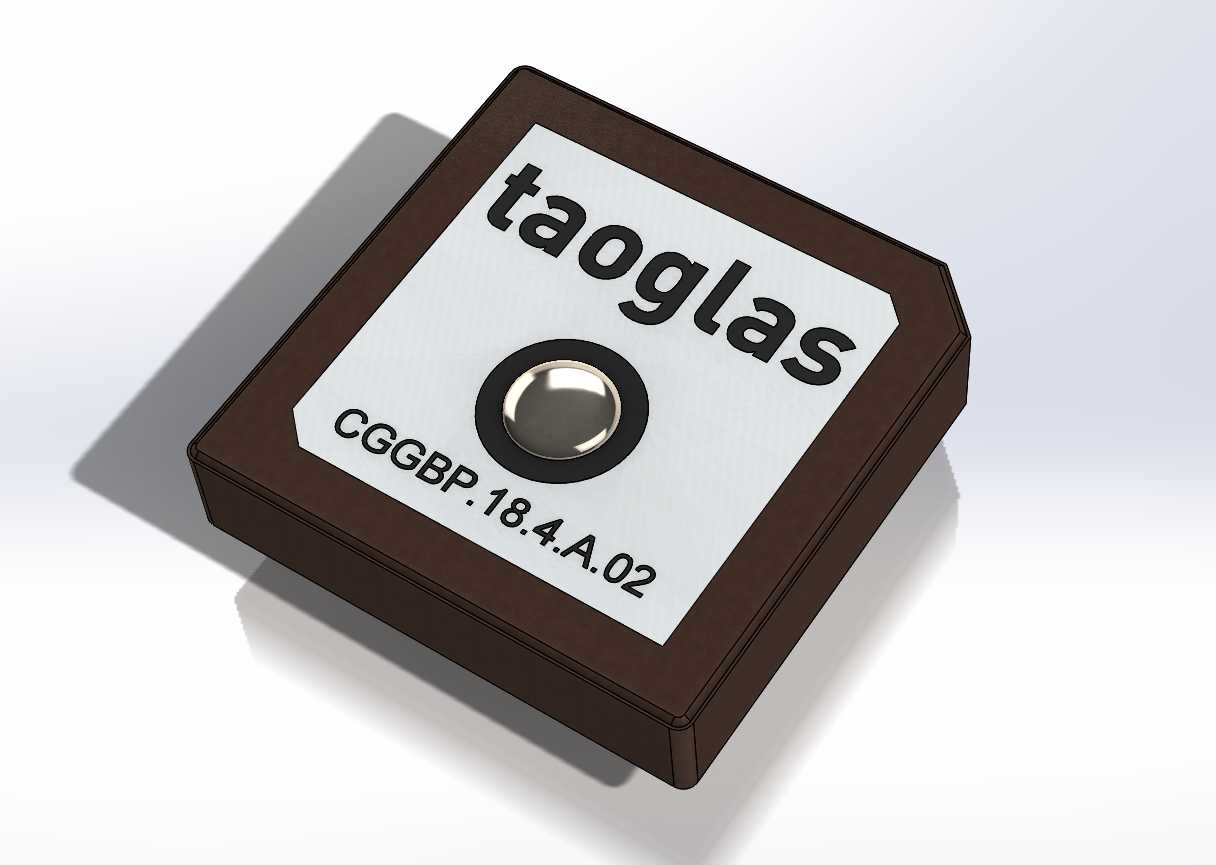

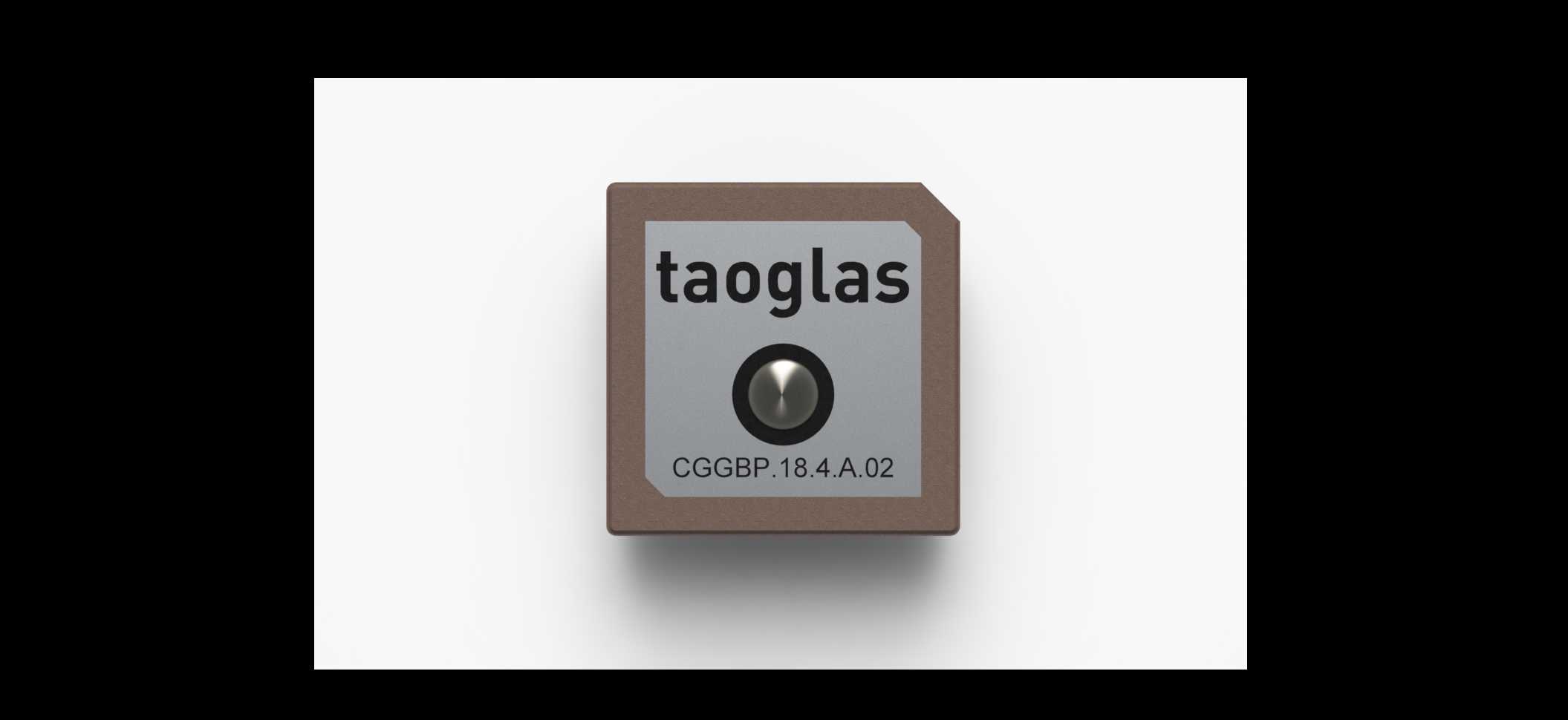

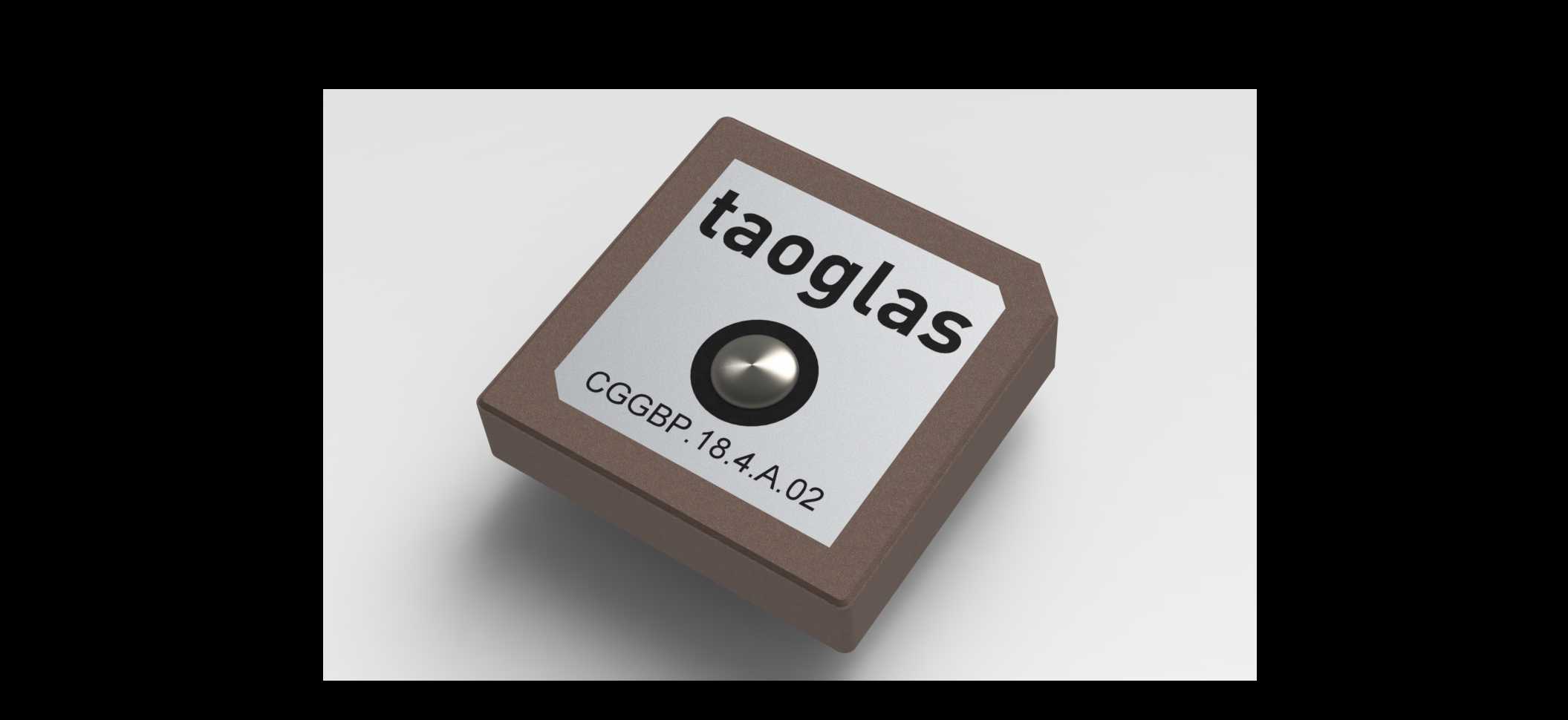

  外形尺寸与安装边界是结构工程师做PCBA堆叠时最关心的参数,这款天线的整体外形为正方形,长宽尺寸均为18mm,整体厚度仅4mm,属于小尺寸薄型化的贴片天线,在板上占用的安装面积和一颗常规的QFN封装芯片相当,不会给PCBA布局带来过多空间压力。安装方式支持两种,一种是标准的SMT贴片焊接,可以和其他元器件一起过回流焊,适合大规模量产的消费类、车载类电子产品;另一种是背胶粘贴安装,对于小批量试制或者不方便做SMT焊接的场景,可以用耐高温的双面胶带把天线粘贴在PCBA的指定位置,馈电点通过弹片或者焊线连接,两种安装方式的结构公差都控制在±0.1mm以内,能保证安装后天线的性能一致性。

  需要注意的是,在做整机结构设计时,天线的上方不能有金属遮挡,净空区域要保证在天线边缘向外延伸3mm以上,不能铺铜、不能放置金属元器件,否则会导致天线的谐振频率偏移,增益下降。如果设备外壳是金属材质,需要在天线对应的位置做非金属化的开窗,或者把天线放置在外壳的非金属区域,避免金属屏蔽影响信号接收。另外,天线的馈电点要尽量靠近射频前端芯片的输入端,馈线长度越短越好,减少射频信号在线路上的传输损耗,如果必须走较长的馈线,要选用阻抗50Ω的射频同轴电缆,并且做好阻抗匹配,避免信号反射。

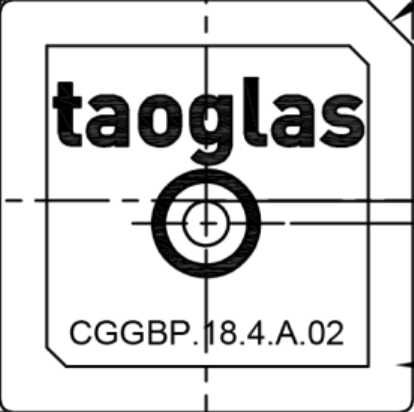

  从生产适配的角度来看,这款天线的结构完全符合TS16949汽车电子的生产标准,尺寸一致性好,焊接兼容性强,可以适配常规的SMT生产制程,不需要额外定制治具,适合大规模量产的车载、工业类定位设备使用。在做三维建模的时候,模型严格按照实际尺寸1:1还原,包括陶瓷基材的厚度、金属辐射层的尺寸、中心馈电点的凸台高度、边角的切角尺寸都和实物完全一致,结构工程师在做PCBA堆叠和整机结构设计时,可以直接把模型导入到装配体中,检查安装干涉、净空区域是否满足要求,不需要再手动测绘尺寸,能大幅缩短硬件开发的周期,避免因为尺寸不符导致的开模失误、组装干涉等问题。
