亿佰特E19-900M20S2无线数传模块结构

　　在工业无线通讯组网的项目落地过程中，这类贴片式无线数传模块的三维结构建模，往往是整机结构设计阶段容易被忽略但直接影响量产可靠性的环节。很多结构工程师在做PCB堆叠设计时，只关注模块的引脚定义，忽略了模块本体的实际高度、引脚焊盘的公差范围、外壳避让空间，最后打样回来要么出现模块顶壳、要么焊接时出现虚焊连锡的问题，反而拖慢了项目进度。

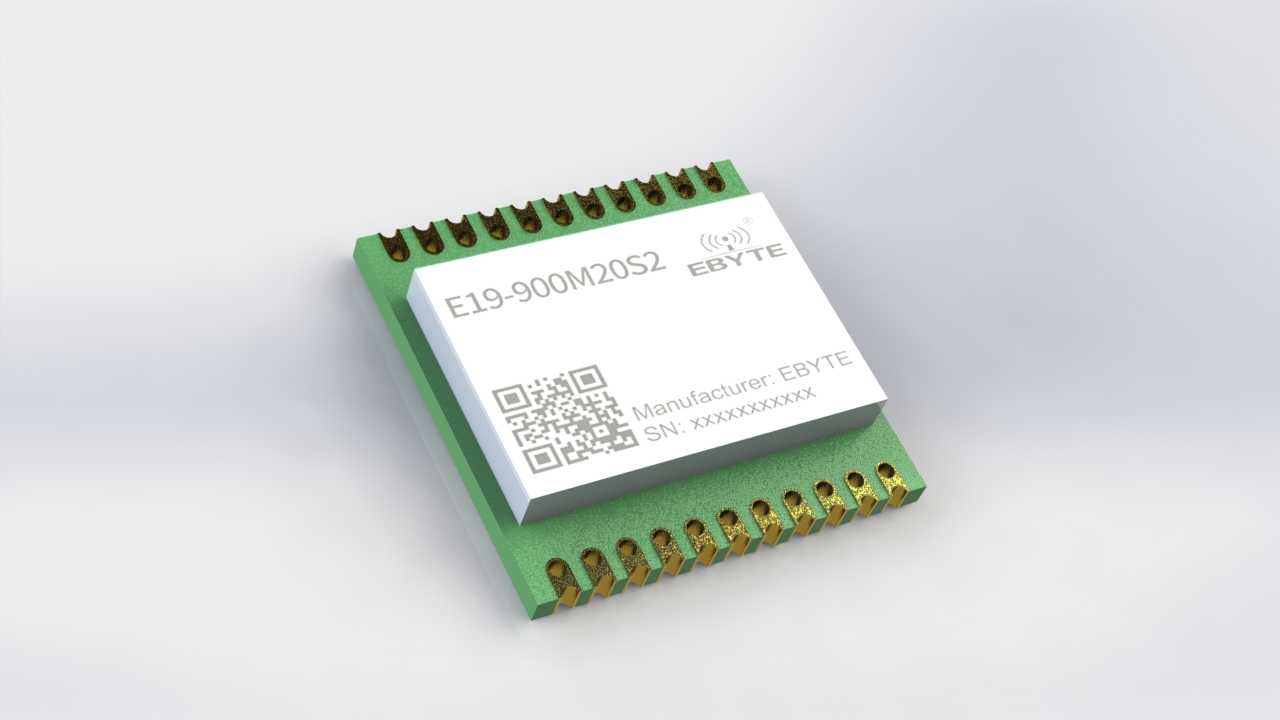

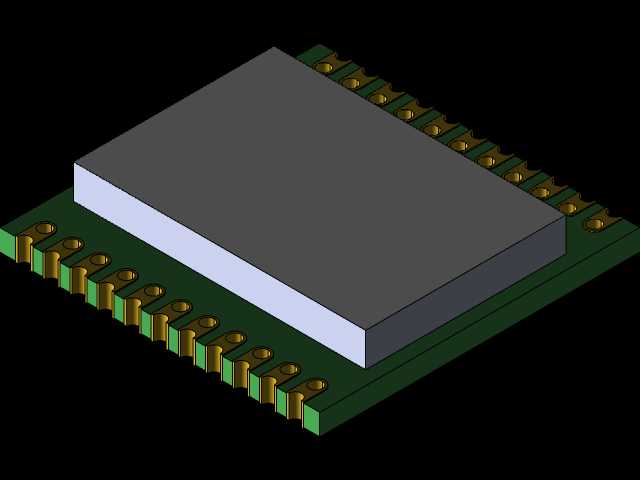

　　这款模块采用邮票孔贴片封装设计，建模时首先要还原的就是侧边两排焊盘的实际尺寸，每一个焊盘的宽度、相邻焊盘的间距、焊盘距离模块本体底边的高度，都需要严格匹配实际器件的公差范围，焊盘的倒角处理也要还原，避免在PCB封装生成时出现焊盘尺寸偏差，导致SMT贴片时出现焊接不良。模块本体分为上下两层结构，下层是绿色的PCB基材部分，上层是金属屏蔽罩结构，建模时要注意两层之间的高度差，屏蔽罩的边角做了微小的圆弧过渡，不是生硬的直角结构，这个细节如果忽略，在做整机结构干涉检查时，很容易出现误判，以为屏蔽罩和周边器件有间隙，实际组装时却出现顶碰。

　　从实际应用场景来看，这类模块多用于工业现场的传感器数据采集组网、智能电表的远程抄表、农业物联网的环境监测节点、工业机器人的无线示教通讯等场景，这些场景对模块的安装空间要求都比较苛刻，很多时候模块是贴装在主控板的边缘位置，旁边可能会布置电源接口、接线端子或者其他射频器件，所以建模时必须把模块的最大外形轮廓做准，包括屏蔽罩顶部的丝印区域、二维码标识区域的凸起虽然极小，但在做超薄外壳的产品设计时，这些微米级的凸起也可能成为装配干涉的诱因。

　　设计思路上，这类射频模块的结构设计本身就兼顾了焊接可靠性和射频性能，屏蔽罩的作用是隔绝周边电路的电磁干扰，所以建模时屏蔽罩的壁厚也要还原，不能为了简化模型把屏蔽罩做成一个实心方块，要保留屏蔽罩和下层PCB之间的空腔结构，方便后续做热仿真时，准确模拟模块长时间工作时的散热路径——模块工作时的主要发热源是内部的射频功放芯片，热量会通过屏蔽罩向外辐射，同时通过底部的焊盘向主控板传导，准确的结构模型是热仿真结果可靠的基础。

　　安装边界方面，除了焊盘本身的尺寸，还要考虑模块周边的禁布区要求，建模时可以在模型里预留出禁布区的参考轮廓，方便结构工程师和硬件工程师协同设计时，快速确认周边器件的布置范围，避免在模块的天线净空区域布置金属器件，影响射频信号的收发效果。模块顶部的丝印内容包括型号标识、品牌标识、二维码和SN码区域，这些丝印的位置建模时也要准确定位，方便后续做整机的丝印核对，或者做产品外观渲染时还原真实的器件细节。

　　很多工程师在做这类器件建模时，习惯用简化的方块代替，实际在做虚拟装配的时候，简化模型无法暴露焊盘和PCB焊盘对位的问题，也无法检查模块和周边结构件的间隙，等到实物打样阶段才发现问题，修改模具或者改板的成本会非常高。准确还原模块的每一个结构细节，包括引脚的微小倾斜角度、屏蔽罩的卡扣结构、基材的厚度，能在设计阶段就把大部分装配问题排查掉，减少后续的试错成本。另外，这类模块的重量很轻，在做整机的振动仿真时，准确的模型重量分布也能帮助工程师更准确地评估模块在振动环境下的焊接可靠性，避免设备在工业现场长期振动后出现模块焊盘脱落的问题。
