带减速结构微型有刷直流驱动电机

　　这款带集成减速端的微型有刷直流电机，是小型自动化执行端、民用电动器具、便携动力设备里极为常见的动力输出部件，日常在桌面级小型传送带、智能小车驱动轮、家用电动螺丝刀、小型阀门执行器、自动售货机出货机构这类场景里，都能见到同结构产品的应用。从结构设计逻辑来看，这款电机采用有刷直流内转子架构，后端盖集成碳刷架与换向器接触结构，转子绕组通电后通过换向片实现电流方向切换，带动输出轴产生旋转扭矩，前端集成的行星减速齿组，能将转子端的高转速低扭矩输出，转换为低速大扭矩的动力输出，匹配多数低速负载的驱动需求，不需要额外外接减速机构就能直接对接负载端，大幅缩减设备端的装配空间占用。

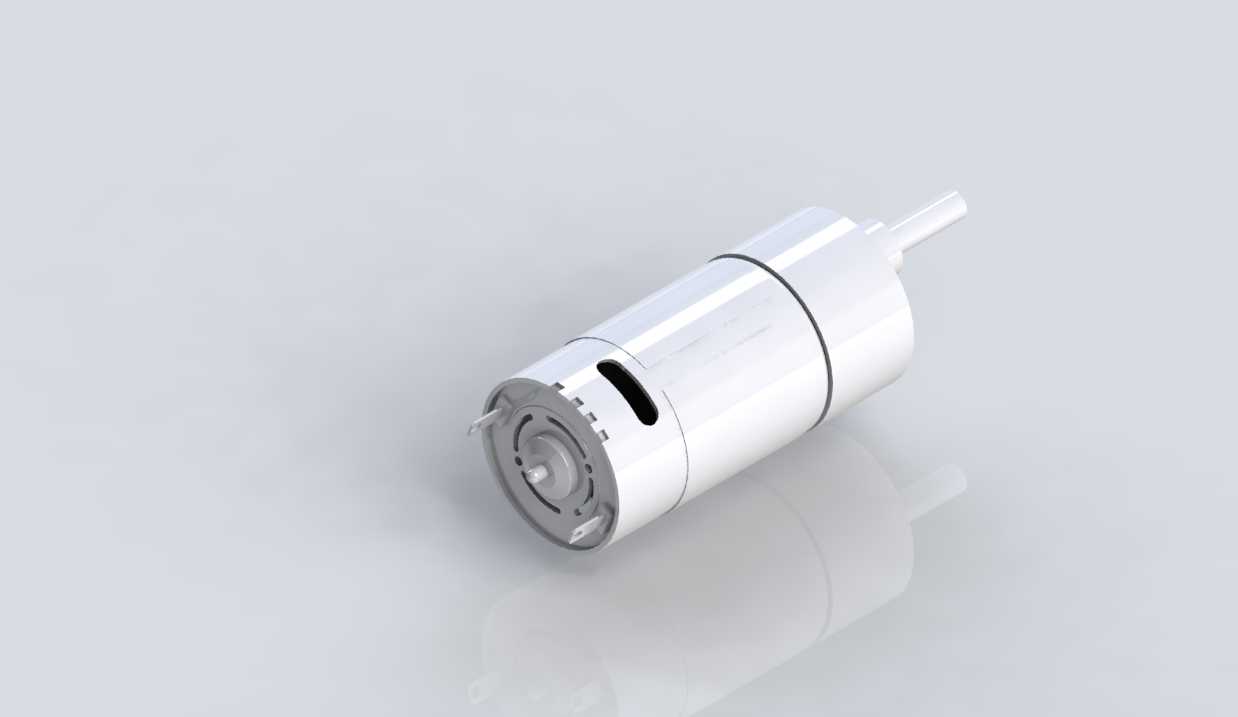

　　从外形与安装边界来看，电机主体为圆柱型金属机壳，机壳表面预留的长条形凹槽是装配定位槽，安装时可以通过卡箍嵌入槽位限制电机周向转动，避免负载启停时电机本体跟转；后端盖为冲压成型的金属端盖，端盖上伸出的两个金属插片是电源接线端，接线时不需要额外焊接，直接插接对应端子就能完成供电连接，适合批量装配的生产线快速作业；前端输出轴为单扁位D型轴，对接负载轮或者联轴器时，能通过扁位传递更大扭矩，避免光轴配合出现的打滑空转问题。

　　设计过程中，机壳采用拉延成型的薄壁钢壳，既保证了结构强度，又能控制整体重量，同时金属机壳可以作为磁路的一部分，为内部永磁定子提供导磁通路，提升磁能利用率；端盖与机壳的连接采用卷边压合工艺，不需要额外螺丝固定，装配工序更简单，同时密封性能更好，能阻挡日常使用中的粉尘进入电机内部，延长碳刷与轴承的使用寿命。前端减速段与电机主体的连接采用同轴定位结构，保证减速齿组与电机输出轴的同轴度，减少高速转动时的径向跳动，降低运行噪音与传动损耗。

　　在实际选型适配时，这类电机的安装固定通常有两种方式，一种是通过机壳外圆配合安装孔的过盈配合定位，另一种是利用前端盖的预留安装孔通过螺丝锁附在设备基板上，设计安装位时需要注意预留接线端的操作空间，避免插片被结构件挤压导致接线脱落；输出端对接负载时，需要注意轴向负载的限制，这类微型减速电机的输出轴轴向承载能力有限，不适合直接承受较大的轴向推力，对接丝杆类负载时需要额外加装推力轴承承载轴向力，避免减速齿组与电机轴承出现过早磨损。

　　从功能特性来看，这类有刷减速直流电机的驱动门槛极低，只需要给两个接线端通入对应电压的直流电就能转动，调换正负极就能实现转向切换，不需要复杂的驱动电路，对于成本敏感的小型设备来说是性价比极高的动力方案；同时电机本身的转速-扭矩特性线性度较好，通过简单的PWM调压就能实现转速调节，适配需要调速的应用场景，比如小型输送线的速度调节、电动工具的转速档位切换都能通过简单的控制电路实现。日常维护层面，这类电机的易损件主要是内部碳刷，在长期高负载运行后碳刷磨损到极限时，可以拆开后端盖更换碳刷就能恢复性能，不需要整体更换电机，降低了设备的后期维护成本。

　　建模过程中需要重点关注的几个配合尺寸包括机壳外圆直径、安装定位槽的宽度与深度、输出轴的直径与扁位尺寸、接线插片的间距与伸出长度，这些尺寸直接影响后续装配时的干涉问题，尤其是减速段与电机主体的同轴度公差，建模时需要严格按照装配公差要求设定配合间隙，避免实际装配时出现齿组卡滞或者转动异响的问题；同时机壳表面的散热槽结构虽然尺寸不大，但在长时间高负载运行时能起到辅助散热的作用，建模时不要忽略这类细节结构，避免后续做热仿真时出现结果偏差。
