有刷12V直流齿轮减速电机结构

　　这款有刷直流齿轮减速电机，核心面向低转速大扭矩的小型传动场景设计，在小型自动化执行机构、家用智能设备传动端、小型教具动力单元、便携电动工具动力模块这类场景中适配性极强，能直接将直流电机的高转速低扭矩输出，通过内置齿轮组转换为低转速高扭矩的动力输出，匹配负载端的实际转速与扭矩需求，避免额外增加减速结构带来的安装空间浪费与传动效率损耗。

　　从功能特性来看，该款电机额定工作电压为12V，适配常规低压直流供电场景，无需额外配置高压供电模块，在便携设备、车载附属装置、低压工控场景中可直接接入常规供电回路；额定扭矩输出达到60kg.cm，足以驱动小型负载完成回转、推拉类动作，输出轴采用单出轴D型切边结构，可直接与带D型孔的同步轮、齿轮、摇臂等传动件配合，无需额外加工键槽即可传递额定扭矩，避免轴与连接件之间出现打滑空转的问题。

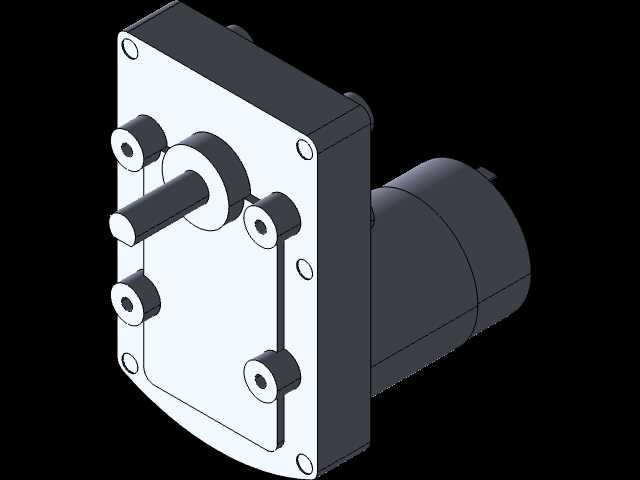

　　设计层面，齿轮箱端采用方形法兰安装结构，法兰面分布四个安装定位孔与两个辅助固定孔，安装时可直接通过螺栓将电机整体固定在设备安装板上，定位孔的位置公差经过严格控制，可保证输出轴与负载端的同轴度，减少传动过程中的径向跳动，降低齿轮与轴承的额外磨损。电机主体与齿轮箱采用分体式装配结构，齿轮箱端盖与箱体通过螺栓紧固，后期维护时可直接拆开端盖检查内部齿轮磨损情况，更换磨损齿轮即可恢复性能，无需整体更换电机，降低设备后期维护成本。内部齿轮组采用多级直齿减速结构，每一级齿轮的模数与齿宽都经过扭矩校核，可保证在额定扭矩输出工况下，齿轮齿根弯曲强度与齿面接触强度满足长期运行要求，避免出现断齿、齿面过度磨损的问题。

　　安装边界方面，齿轮箱法兰为方形结构，输出轴伸出法兰面的长度经过优化，既保证与传动件的配合长度足够，又不会因为轴伸过长导致悬臂负载过大，增加输出轴轴承的径向载荷。电机主体为圆柱形结构，与齿轮箱同轴装配，整体径向尺寸控制紧凑，在安装空间狭窄的小型设备内部也能顺利布置，不会与周边其他结构件产生干涉。接线端位于电机尾部，预留的接线空间足够常规导线接入，接线时无需额外扩大安装腔的避让空间。

　　在实际选型适配过程中，结构设计人员可直接根据该模型的安装孔位、轴伸尺寸、整体外形轮廓，在设备结构设计阶段预留对应的安装空间，提前匹配传动连接件的尺寸，避免后期打样时出现安装干涉、轴配合长度不足的问题。模型完整还原了电机的所有外部安装特征，包括法兰面的安装孔位置、输出轴的切边尺寸、电机主体的外径与总长，可直接用于设备的装配干涉检查、运动仿真验证，减少设计阶段的尺寸核对工作量，缩短设备开发周期。对于需要做小型传动机构方案验证的设计人员来说，该模型可直接导入装配体中，完成整体传动链的布局验证，确认电机与周边结构、传动件的位置关系是否合理，提前排查设计阶段的潜在问题，避免后期样机制作时出现结构不匹配的情况。
