实验室对开式箱式电马弗炉结构设计

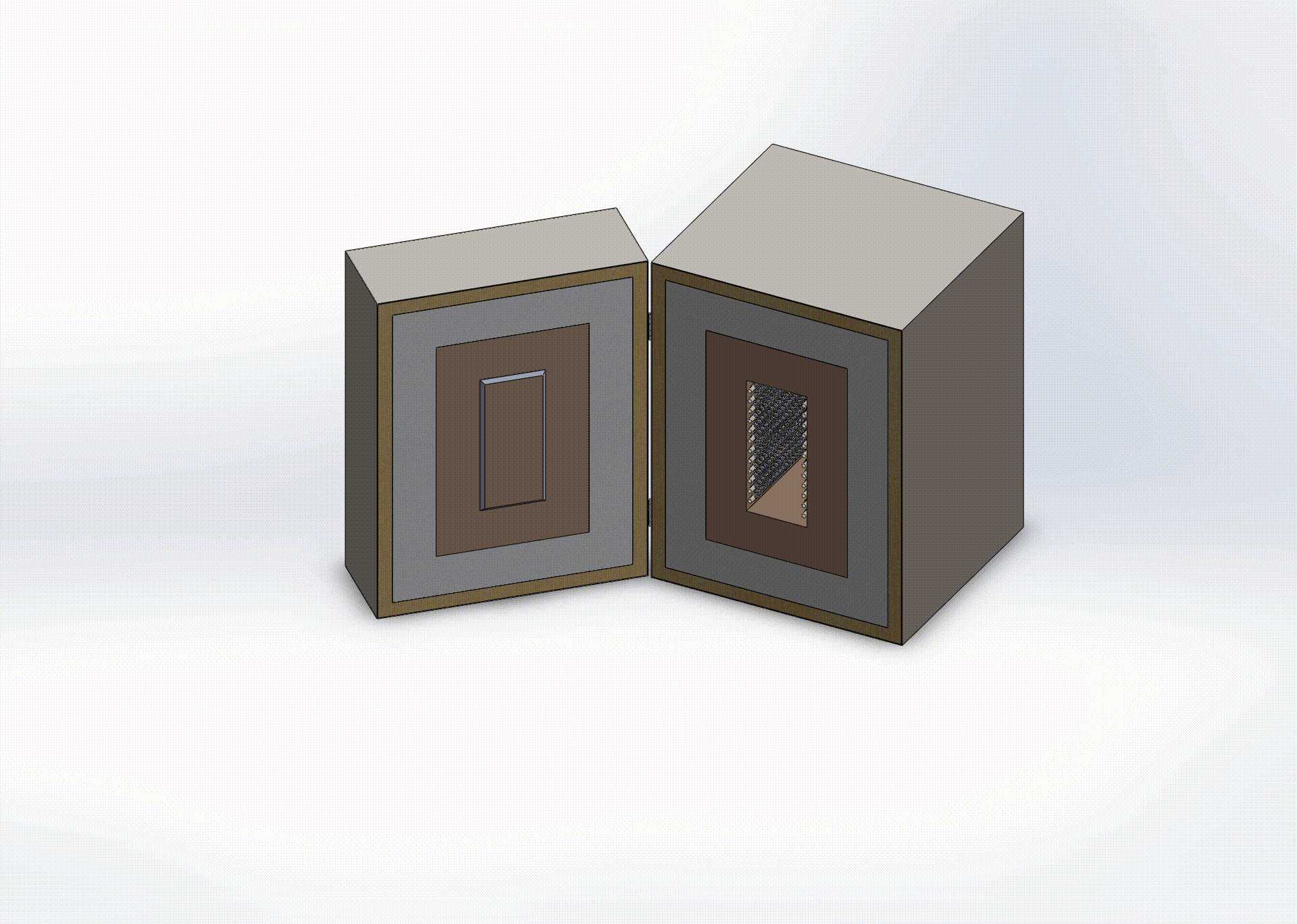

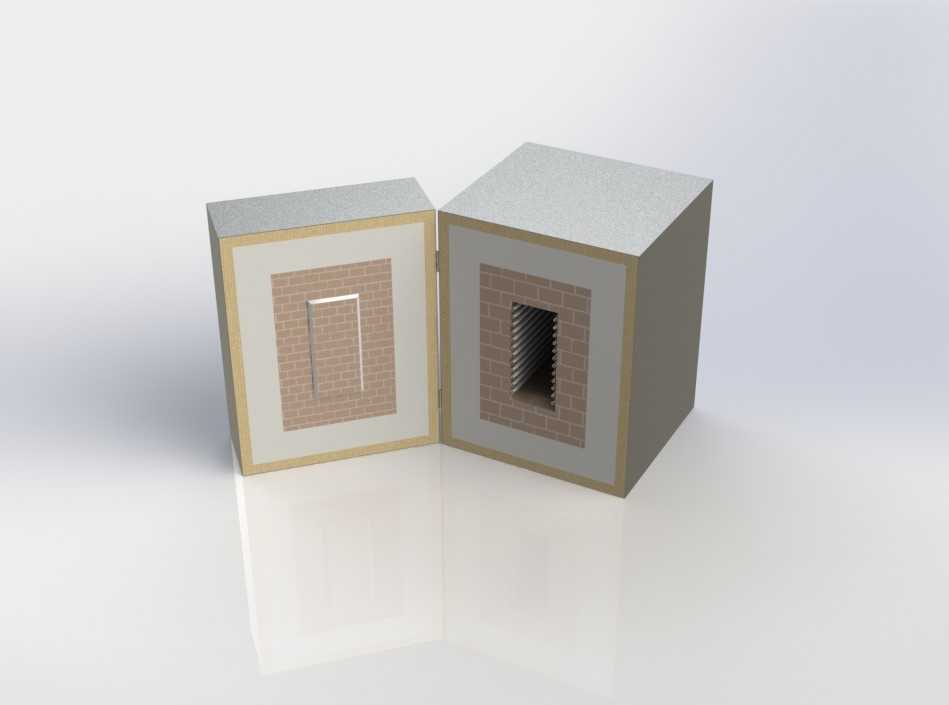

　　从结构设计逻辑来看，整个炉体采用立方型的外壳框架，外壳和内部炉膛之间预留了均匀的保温层填充空间，保温层采用分层设计思路，贴近炉膛的一侧采用高铝耐火砖砌筑，能直接承受炉膛内的高温辐射，外层搭配轻质保温纤维填充，尽可能降低炉体外壁的温升，避免车间环境温度因为设备散热过高，同时也能减少热量损耗，降低设备运行的能耗。炉膛部分设计为矩形通孔式的加热腔，加热元件沿炉膛内壁的侧壁均匀排布，保证腔体内各个位置的温度差控制在工艺允许范围内，不会出现局部温度过高或者过低的情况，影响工件热处理的最终效果。这款对开式箱型电加热炉的三维结构，完全围绕小批量工件热处理、实验室材料烧结这类场景的实际使用需求搭建，日常在材料实验室、小型热处理加工点，这类设备主要用来完成金属工件退火、陶瓷坯体烧结、有机物灰化这类需要稳定高温环境的工序，和常见的单开门马弗炉不同，对开式的门体结构在取放尺寸偏大、或者重量偏高的工件时，操作人员可以从两个方向调整操作角度，不会因为单侧门体的遮挡，导致工件磕碰炉膛内壁的耐火层，这一点在实际车间使用里能减少不少耐火层的意外损坏概率。

　　门体和炉体框架之间采用铰接结构连接，两个门体的闭合接触面做了阶梯式的密封止口，门体内侧同样贴合耐火保温层，闭合后门体的耐火层和炉膛端面完全贴合，减少高温烟气从门缝溢出的可能，同时门体的边缘位置设计了锁紧结构的安装位，实际生产时可以搭配快开式锁扣，保证炉门在高温运行过程中不会因为内部气压变化出现缝隙，也能减少操作人员开关炉门的操作力度。从安装边界来看，整个炉体的底部设计为平整的支撑面，不需要额外搭建复杂的安装基础，直接放置在平整的水泥地面或者承重工作台面上即可使用，设备四周预留的操作空间只需要满足门体完全打开的尺寸即可，不需要额外预留过多的检修间隙，因为加热元件的接线端都设计在炉体的后侧，日常检修只需要从后侧操作，不会和正面的取料操作空间产生冲突。

　　在细节结构处理上，炉膛内部的耐火砖砌筑预留了加热元件的安装槽，不需要额外设置固定支架，直接把加热元件嵌在槽内即可，既简化了装配流程，也能避免金属支架在高温下出现氧化变形的问题；炉体的外壳采用折弯钢板拼接成型，所有的拼接边都做了圆角处理，避免车间操作人员磕碰受伤，同时外壳的表面预留了温度传感器、控制面板的安装开孔，后续装配电控元件时不需要二次打孔加工。和传统的一体式马弗炉相比，这种对开结构的设计还有一个实际优势，就是在炉膛内部需要清理积灰、或者更换局部损坏的耐火砖时，可以把两扇门完全打开，操作人员的操作视野完全不受遮挡，不需要探身进入炉膛内部作业，既提升了维护的效率，也减少了高温作业后炉膛内残留余热对维护人员的影响。

　　在设计过程中，整个炉体的承重框架做了加强处理，因为耐火砖和保温层的自重较大，框架的承重梁采用加厚的型材焊接，保证设备长期使用后不会出现框架变形，导致炉门闭合不严的问题；炉门的铰接轴采用耐高温的金属材质，避免长期高温传导导致轴体变形，出现开关门卡滞的情况。另外，炉膛的尺寸设计兼顾了常见的实验室热处理工件尺寸，既不会因为炉膛过大导致空炉升温时间过长、能耗浪费，也不会因为炉膛过小无法放置常规尺寸的试样和小工件，对于小批量加工的场景来说，这个尺寸的炉膛刚好能平衡处理效率和能耗之间的关系。
