45mm行程10K阻值直滑式C3031电位器结构

　　在消费类电子、小型工控调节面板、音频调控设备、DIY电子制作项目里，直滑式电位器是极为常用的线性调节元件，这款总行程45mm的C3031型10K电位器，是针对紧凑型安装空间设计的直滑调节部件，区别于旋转式电位器的旋钮操作逻辑，直滑结构的调节行程与参数变化呈直观的线性对应关系，操作人员可以通过推柄的位置快速判断当前调节量，在调音台推子、灯光亮度调节滑条、设备参数线性整定面板中，这类结构的操作效率远高于同阻值规格的旋转电位器。

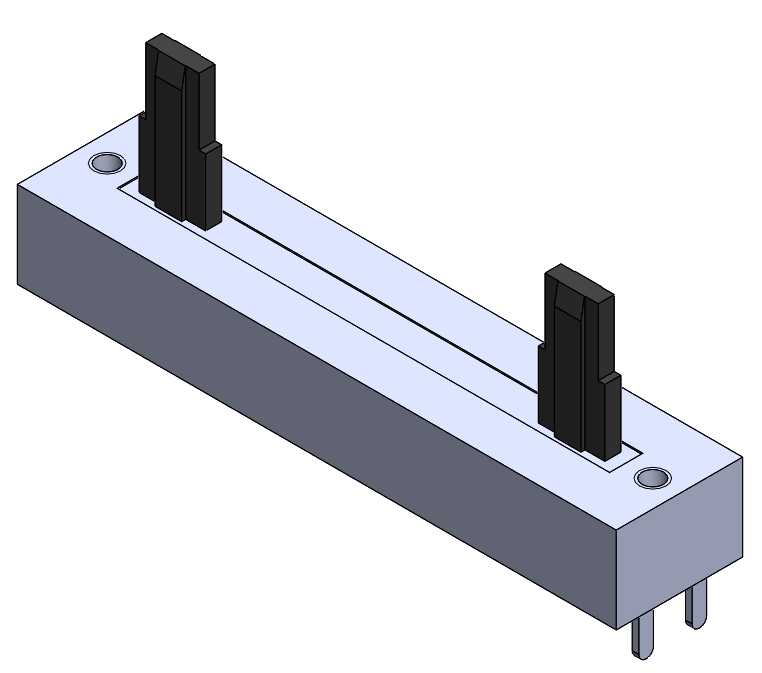

　　从结构设计层面看，这款电位器采用长方体基座作为主体承载结构，基座采用绝缘工程塑料注塑成型，表面做哑光防静电处理，避免内部碳膜轨道积累静电影响阻值稳定性，基座两侧预留的圆形定位孔，是为PCB板插装定位设计的，安装时可以先通过定位孔与PCB上的定位柱配合预固定，再完成底部引脚的波峰焊接，能有效避免焊接过程中元件偏移导致的引脚虚焊问题。两个对称布置的滑动推柄采用凸台卡位结构，推柄与内部碳刷座采用过盈配合连接，推柄侧面的导向筋与基座上的导向槽配合，滑动过程中不会出现径向晃动，推柄的滑动阻尼经过调校，既不会因为阻尼过小导致推柄受震动自行移位，也不会因为阻尼过大导致调节手感生涩，在需要频繁微调参数的使用场景下，这种阻尼调校能大幅提升操作手感的一致性。内部的碳膜电阻轨道采用等宽等厚的丝网印刷工艺制作，总电阻值10KΩ，电阻线性精度控制在常规民用级公差范围内，轨道两端设计有限位挡块，推柄滑动到行程端点时会被挡块限位，避免碳刷超出电阻轨道导致的接触不良或元件损坏，底部伸出的三个金属引脚分别对应电阻体两端固定端与碳刷滑动端，引脚采用镀锡处理，可兼容手工焊接与波峰焊工艺，引脚间距符合常规直插元件的排布规范，不需要额外定制PCB封装即可直接套用标准封装库。

　　从安装边界尺寸来看，这款电位器的基座长度匹配45mm有效滑动行程，整体宽度控制在窄边设计范围内，在排布密集的控制面板上，多个同型号电位器并排安装时不会出现结构干涉，推柄的凸起高度符合常规面板的开槽深度要求，面板只需要开出对应长度的窄槽即可让推柄伸出面板表面，不需要额外增加加高配件。在实际选型应用中，这类电位器常被用于小型DIY电子项目的参数调节，比如自制音频功放的音量调节、小型电源模块的输出电压微调、实验台测试设备的信号幅值调节，也会被用于部分老旧设备的电位器替换维修，因为其安装尺寸通用性强，只要阻值参数与行程匹配，就可以直接替换同规格的其他型号直滑电位器，不需要修改原有安装孔位与PCB走线。建模过程中需要重点关注几个配合尺寸的公差控制：首先是推柄与导向槽的配合间隙，间隙过大会导致推柄晃动，间隙过小会出现滑动卡滞，建模时需要预留合理的滑动配合公差；其次是底部引脚的位置度，引脚位置偏差过大会导致插装时无法顺利插入PCB孔位，建模时需要严格按照引脚排布规范定位；最后是基座上定位孔的中心距，定位孔的位置精度直接影响元件焊接后的位置准确性，需要与PCB封装的定位柱位置严格对应。

　　另外，这款电位器的推柄顶部做了防滑纹理设计，虽然在三维渲染图中没有完全展示纹理细节，但在实际建模时可以根据实际样品的纹理结构补充细节，方便后续做结构装配验证时模拟真实的操作接触手感，基座底部的引脚伸出长度也需要符合波峰焊的工艺要求，过长会导致焊接后引脚剪切工作量增加，过短会导致焊接浸润面积不足影响焊接强度。在结构验证环节，还需要模拟推柄全行程滑动过程中，碳刷与电阻轨道的接触压力是否均匀，避免出现局部接触不良导致的调节过程中信号跳变问题，虽然三维模型不需要做电路性能仿真，但结构设计上需要给内部碳刷的弹性变形预留足够的空间，保证碳刷在整个滑动行程内都能与电阻轨道保持稳定接触。
