DFROBOT传感器驱动转接模块结构设计

　　这款转接模块的设计初衷，是解决工业现场传感器与主控单元之间接口不匹配的接线痛点，在小型自动化设备、教学实验平台、创客开发项目中都有很高的适配性。日常做设备改造时经常遇到这类问题：不同厂商的传感器输出接口规格不统一，主控端的接线端子间距、引脚定义存在差异，直接飞线接线不仅可靠性差，设备运行中受震动拉扯很容易出现松脱断线，后期排查故障也需要逐根核对线序，维护成本极高，这类集成式转接模块就是为了简化这部分接线流程而设计的。

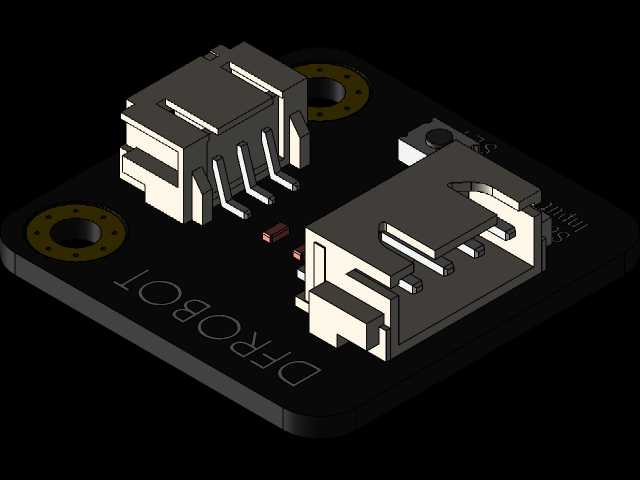

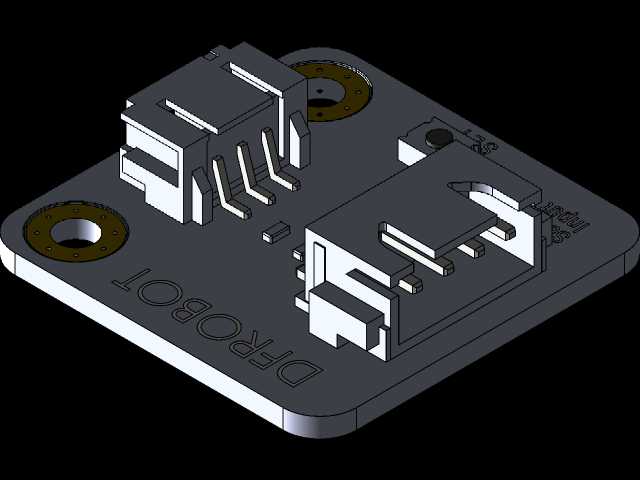

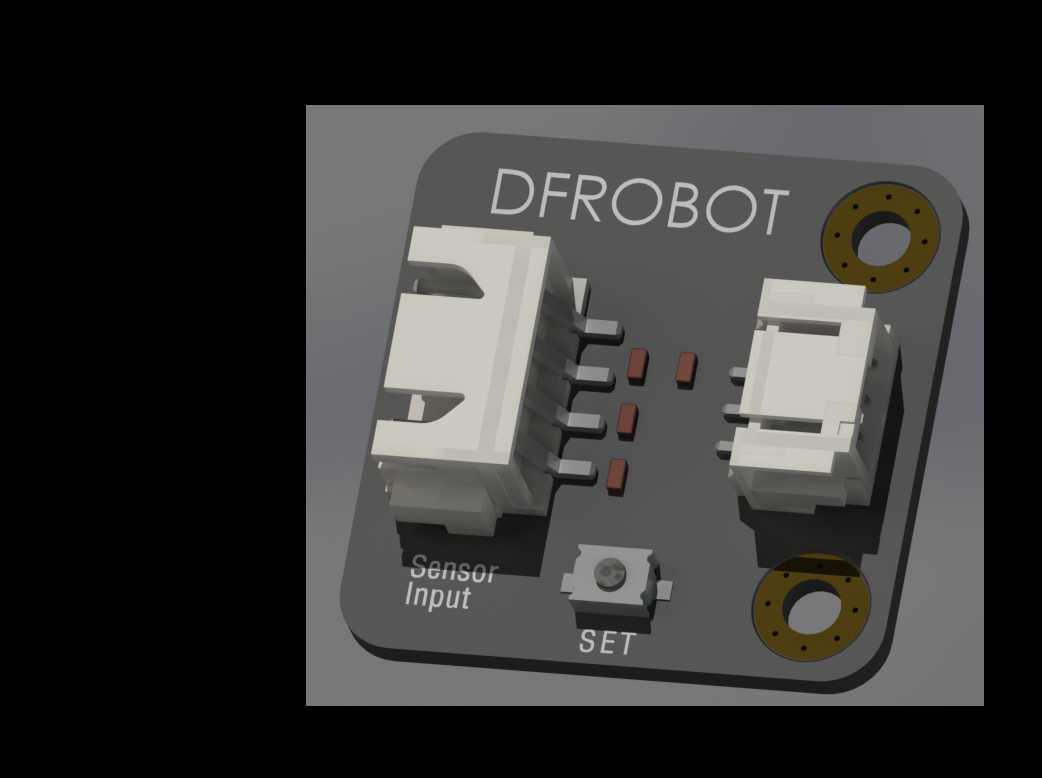

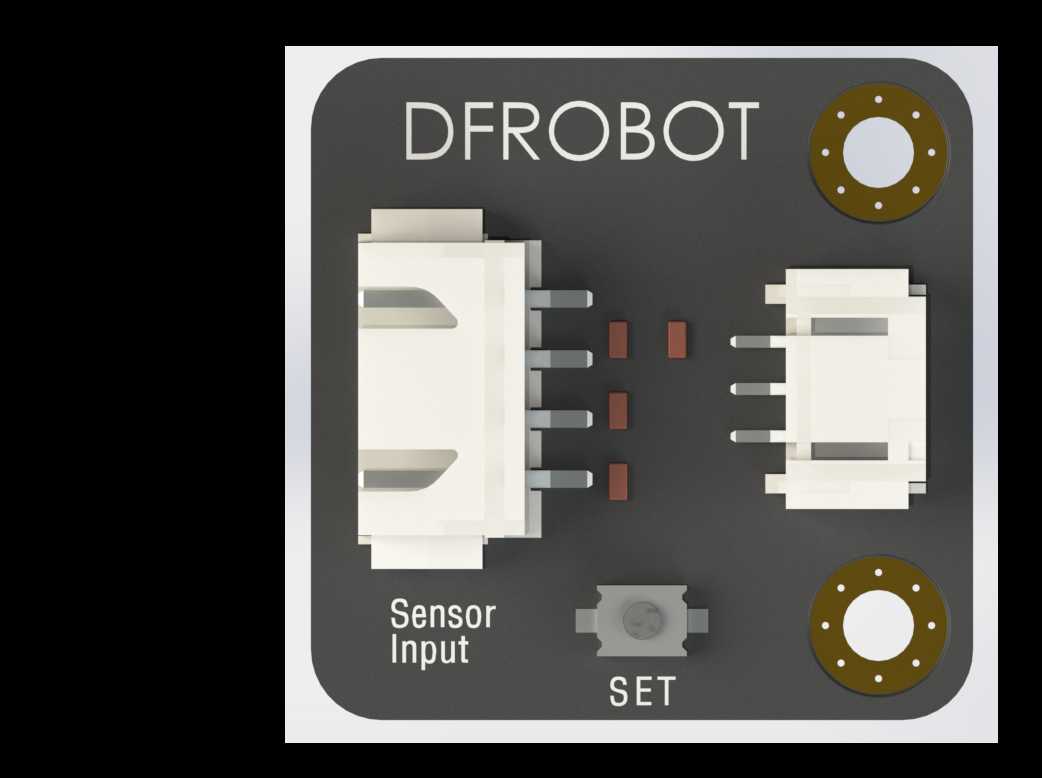

　　从结构设计来看，模块采用标准双层PCB作为承载基体，板上集成了两种不同规格的卧式贴片连接器，左侧为JST XH系列4Pin连接器，引脚间距2.54mm，这类连接器普遍用于常规工业传感器的信号输出端，卡扣结构可以提供足够的锁紧力，避免设备运行震动导致接头脱落；右侧为JST PH系列3Pin连接器，引脚间距2.0mm，多用于空间受限场景下的主控板侧接线，两种连接器的引脚在PCB内部完成对应定义的走线连接，不需要使用者额外做线序转接，直接对接对应接口即可完成传感器与主控的信号连通。板上还设置了一个轻触式SET按键，用于传感器的参数校准、触发阈值设置等操作，按键采用贴片式安装，高度与板上连接器保持齐平，避免突出结构在安装时与周边部件产生干涉。

　　PCB板的两个对角位置设计了标准安装孔，孔位做了金属化包边处理，可以通过M3规格的铜柱或者螺丝直接固定在设备的安装平面上，安装孔的中心距经过标准化设计，兼容通用的传感器安装孔位布局，不需要额外设计转接支架就能完成固定。板载的三个贴片电阻对应信号线路的限流、上拉功能，排布在两个连接器之间的走线路径上，走线长度做了等长处理，减少信号传输过程中的延迟差，保证传感器信号传输的稳定性。模块整体外形为带切角的矩形结构，切角位置对应连接器的防呆方向，避免安装时出现接头反插的问题，板身的丝印标识清晰标注了接口功能、按键定义，接线时可以直接对照丝印确认线序，不需要额外查阅接线手册。

　　在实际选型应用中，这类转接模块可以直接替代手工焊接的转接线束，相比手工接线的方式，PCB集成式的结构可靠性更高，接触电阻更小，不会出现虚焊、脱焊的问题，在长期连续运行的设备中能大幅降低接线故障的概率。模块的整体厚度控制在较低范围，安装后不会占用过多的设备内部空间，在紧凑的小型设备内部也能找到合适的安装位置。设计过程中对板上元件的高度做了统一管控，所有贴片元件的最高点都不超过连接器的顶面高度，安装时即使板件贴近设备壳体安装，也不会出现元件被挤压损坏的情况。安装孔周边预留了足够的螺丝操作空间，使用常规十字螺丝刀就能完成固定操作，不需要特殊的安装工具。

　　从应用场景延伸来看，这类模块不仅可以用于传感器的信号转接，也可以作为小型扩展模块集成到嵌入式控制项目中，为不同接口的外设提供统一的转接路径，减少项目开发过程中的接线工作量。板上的按键位置设置在板边区域，接线完成后也可以方便地进行按键操作，不需要拆除接线就能完成参数设置。PCB板的边缘做了圆角处理，避免安装过程中板边的毛刺划伤操作人员或者损坏周边的线材，整体结构的细节处理都围绕实际安装使用的便利性展开，没有多余的冗余设计，所有结构特征都服务于接线可靠、安装便捷、维护简单的实际使用需求。
