联想拯救者Y520-15笔记本主板结构设计

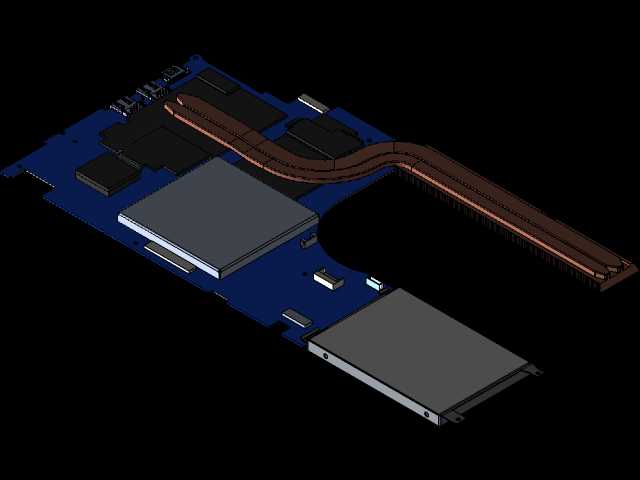

　　这款笔记本主板的结构设计，首先要兼顾游戏本高负载运行下的硬件布局合理性与散热通路效率，作为整机核心承载部件，所有板载芯片、接口、扩展槽的位置排布都需要和机身内部空间、外壳结构、散热模块做精准匹配。从实际应用场景来看，该主板适配15.6英寸游戏本机身，需要承载标压处理器、独立显卡、内存插槽、M.2存储位、各类外接接口等核心硬件，同时要预留出散热铜管的走管空间，避免元器件和散热结构产生干涉。

　　在功能特性层面，主板采用蓝色PCB基材，板载核心供电区域做了加厚铜箔处理，对应CPU和GPU的供电模块排布在散热鳍片对应的覆盖区域，配合铜质热管将核心热量传导至机身侧方的散热出风口，供电电容、电感的排布避开了内存、硬盘的安装位，不会影响用户后续升级存储和内存的操作。主板边缘预留的各类接口位置和机身外壳的接口开孔完全对齐，包括USB接口、音频接口、HDMI接口、网线接口的焊盘位置都做了定位加强，避免日常插拔外设时造成焊盘脱落。

　　设计思路上优先考虑高负载工况下的信号稳定性与散热效率，核心芯片区域的元器件排布做了分层处理，高频信号线路做了等长设计，避免信号干扰，热管的弯折弧度经过优化，既保证和CPU、GPU核心的接触压力均匀，又不会挤压到周边的贴片元件。主板上的固定螺丝孔位和机身D壳的铜柱位置一一对应，每个螺丝孔周边都做了露铜加固，防止长期使用后主板出现形变。内存插槽采用卧式排布，高度控制在7mm以内，不会和C壳的键盘支撑结构产生冲突，M.2硬盘位预留了2280规格的安装空间，同时兼顾了单面和双面颗粒硬盘的安装厚度，不会被散热模组遮挡。

　　安装边界方面，主板整体轮廓完全贴合15.6英寸游戏本的内部腔体，边缘做了圆角处理，避免和机身外壳的加强筋产生剐蹭，主板最厚处包含板载接口的总高度控制在12mm以内，给电池、扬声器、走线槽预留了足够的空间。散热模组的固定螺丝孔和主板上的核心固定位共孔，减少额外的固定柱占用空间，主板上的排线接口位置都靠近机身边缘，方便屏幕排线、键盘排线、触控板排线的插拔，不需要在组装时过度弯折排线，降低排线损坏的概率。板载的音频电容、网卡芯片都布置在远离供电模块的区域，避免供电电路的电磁干扰影响音频输出和网络信号稳定性，BIOS电池的位置预留了拆装空间，后续维护更换不需要完全拆除散热模组。

　　从结构设计的工程角度看，这款主板的布局平衡了硬件扩展性、散热效率、组装维护便利性三个核心需求，所有元器件的高度都做了公差匹配，在批量组装时不会出现元器件和外壳干涉的问题，核心发热区域的铜皮覆盖面积经过优化，既能辅助核心散热，又不会造成主板局部应力集中，在长期高低温循环工况下，主板的形变率控制在合理范围内，避免出现BGA芯片虚焊的问题。接口区域的ESD防护元件布置在接口焊盘旁，能有效降低静电打坏核心芯片的风险，内存和硬盘插槽的固定卡扣做了限位设计，在运输震动场景下不会出现配件松脱的情况。
