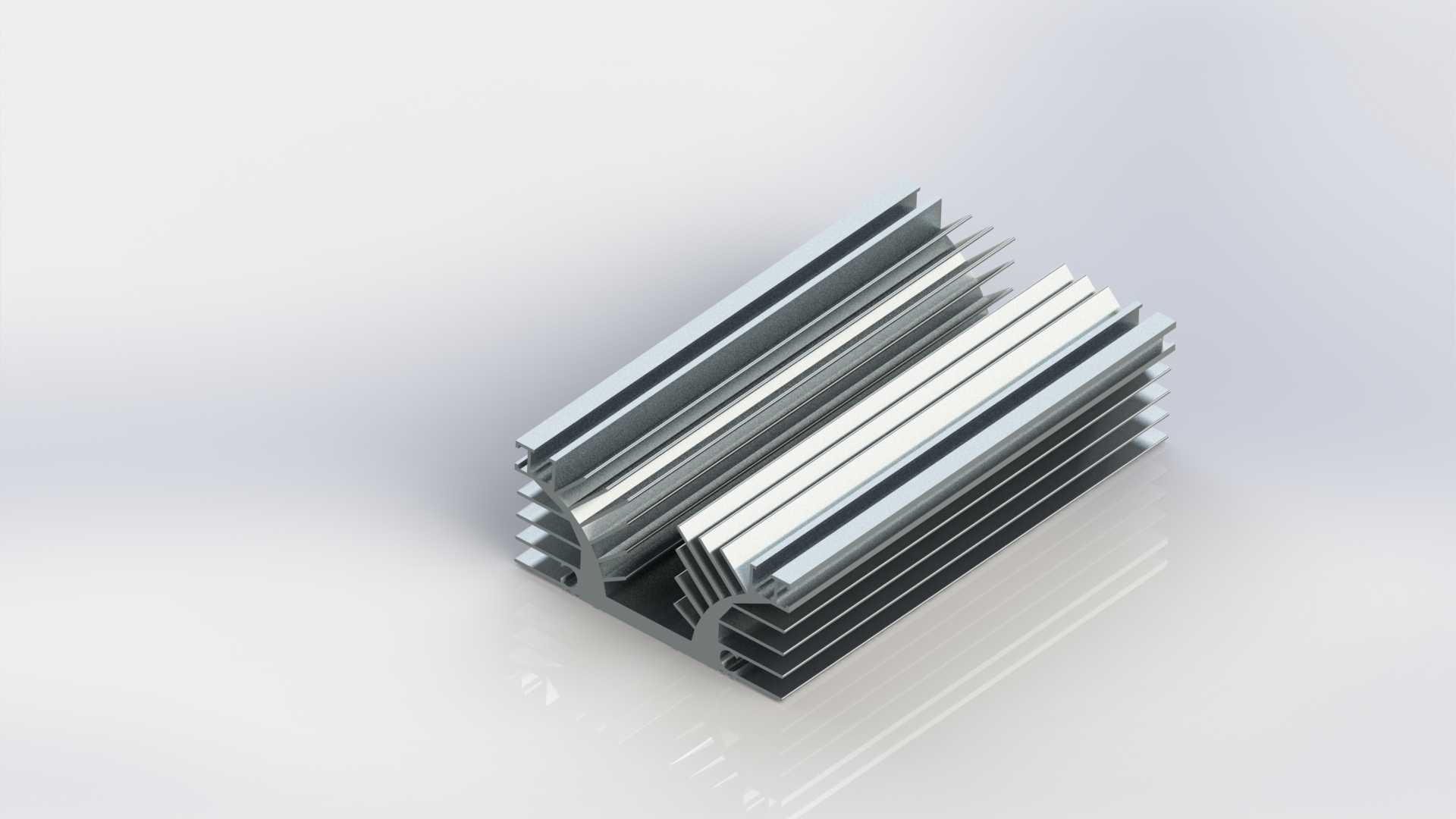

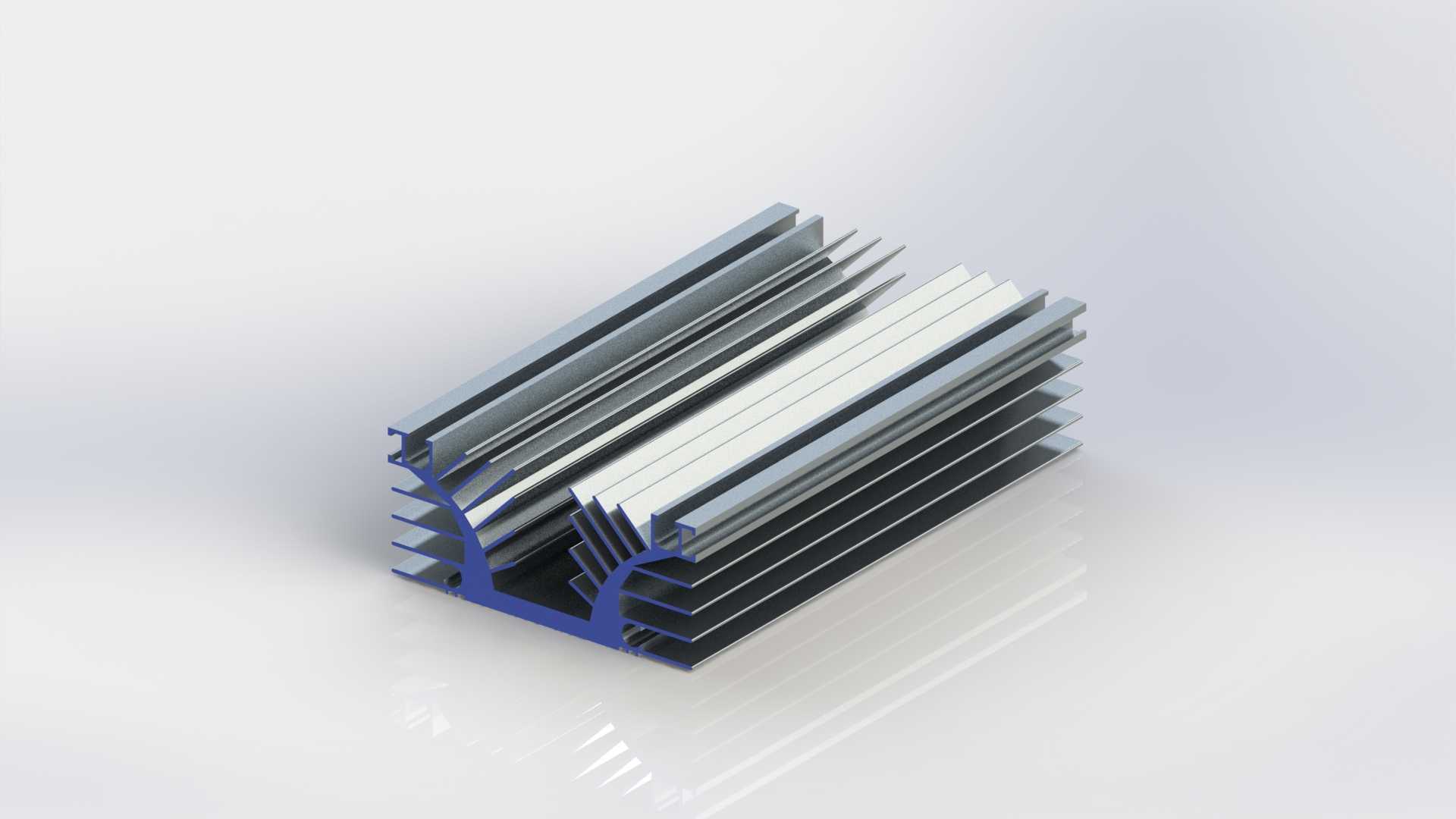

电子设备用挤压铝制散热构件

　　在电源类电子设备的热管理设计环节，这类挤压成型的铝制散热构件是功率回路热设计的核心配套部件，常配套整流桥、功率二极管、整流器等发热元器件使用，覆盖小功率线性电源、工业控制电源模块、车载低压供电单元等多个应用场景，核心作用是将功率器件工作时产生的焦耳热快速传导至外部空气，避免器件结温超过额定阈值引发性能衰减、寿命缩短甚至热击穿失效。

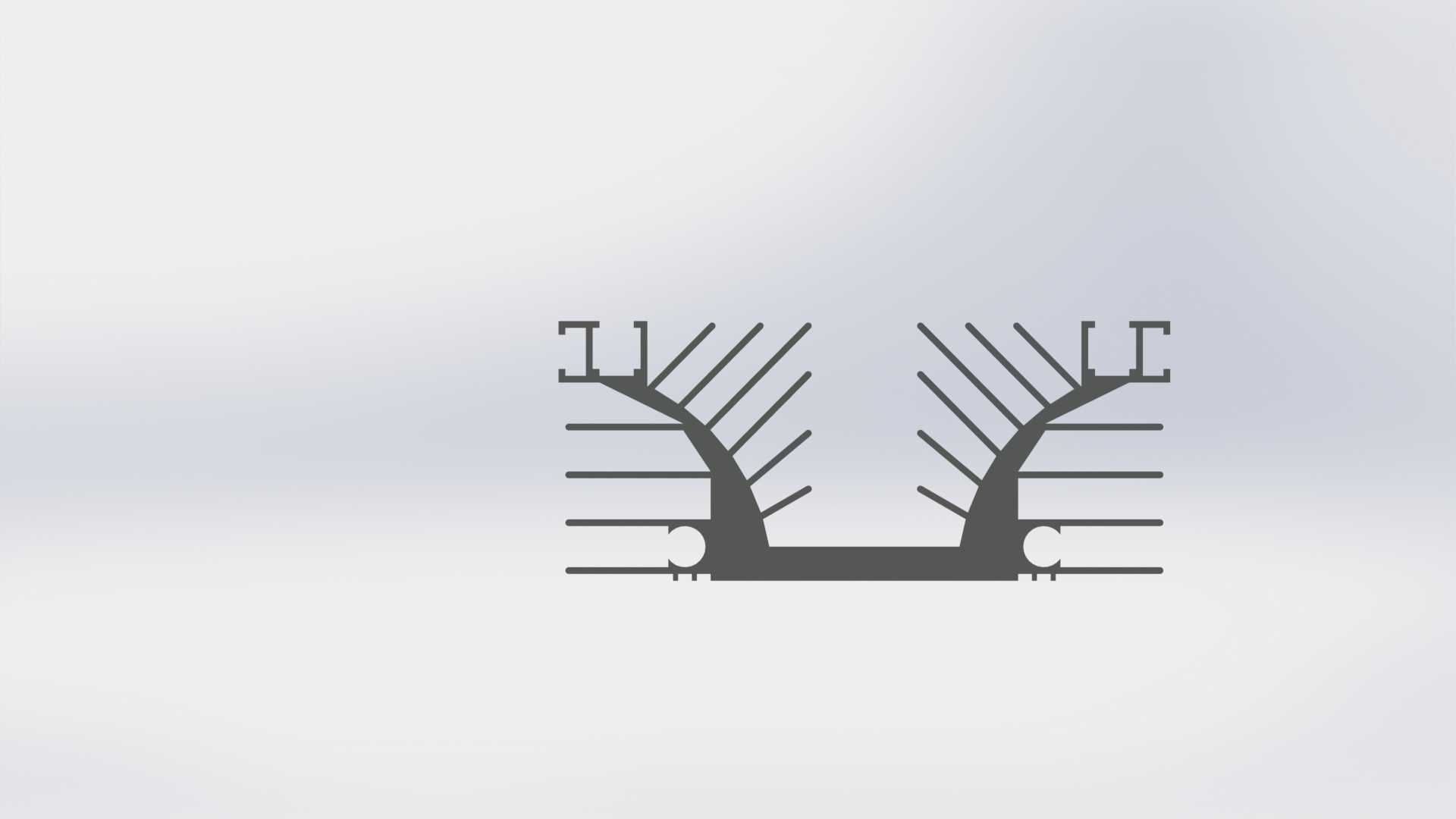

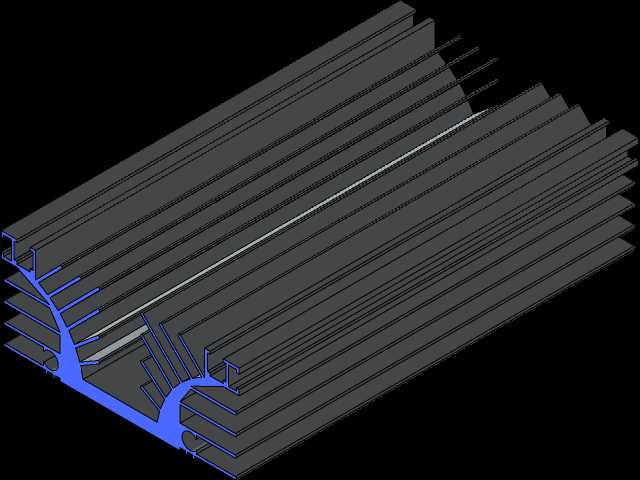

　　从结构设计思路来看，该构件采用一体挤压成型工艺，基材选用6063铝合金，兼顾导热性能与挤压加工的成型性，无需后续拼接装配即可获得完整的散热基体与鳍片结构，从根源上避免了拼接结构带来的接触热阻问题。基体部分设计为带定位卡槽的实体结构，卡槽的尺寸公差控制在±0.1mm范围内，可直接与功率器件的安装面贴合，安装时只需在接触面涂覆0.05-0.1mm厚的导热硅脂，即可填充微观层面的接触间隙，降低界面热阻；鳍片部分采用不等间距的平行直肋布局，靠近器件安装位的鳍片间距略小，远离安装位的鳍片间距适当放大，既保证了发热核心区的散热面积最大化，又避免了鳍片过密导致的风阻过大、积尘难清理问题，适配自然对流与低风速强制风冷两种散热场景，自然对流工况下鳍片间的空气可依靠密度差形成自循环流道，强制风冷工况下气流可顺着鳍片方向无阻碍穿过，不会产生明显的紊流损耗。

　　从安装边界与尺寸适配性来看，该散热构件的安装基准面平面度控制在0.05mm以内，粗糙度达到Ra1.6，保证与功率器件安装面的贴合率不低于90%；构件整体长度可根据配套器件的功率等级灵活裁切，挤压胚料的标准长度为6m，裁切时端面垂直度控制在0.1mm以内，不会影响鳍片的对齐度与安装面的贴合效果。安装孔位采用后续钻孔攻丝的方式加工，可根据不同功率器件的安装孔距灵活调整位置，无需重新开挤压模具，大幅降低了小批量定制场景的开模成本；构件的边角位置做了R0.5的圆角处理，避免安装过程中划伤操作人员或周边的导线、绝缘构件，鳍片的端部做了微小的倒角处理，防止裁切后产生的毛刺影响装配或造成短路隐患。

　　在实际选型应用中，这类挤压铝散热件的热阻参数可通过鳍片高度、厚度、间距的组合调整来匹配不同的散热需求：当配套10W以内的小功率整流器件时，可选用鳍片高度20mm、厚度1mm的规格，自然对流下即可将器件温升控制在30K以内；当配套30-50W的功率模块时，可选用鳍片高度40mm、厚度1.2mm的规格，搭配12V 0.2A的轴流风扇进行强制风冷，即可满足长期满负载运行的散热要求。不同于插片式、压铸式散热构件，挤压铝型材的散热件在批量生产时的一致性更好，型材的壁厚均匀度可控制在±0.08mm以内，不会出现压铸工艺常见的气孔、缩松等缺陷，长期使用过程中不会因为内部缺陷导致导热性能衰减，也不会出现插片式结构常见的鳍片松动、脱落问题。

　　在电源变压器配套的整流回路中，这类散热构件通常直接固定在整流二极管或整流桥堆的安装面，部分场景下会与变压器的金属安装支架共用固定点位，既节省了设备内部的安装空间，又可通过金属支架辅助传导部分热量，进一步提升整体散热效率。设计过程中需要注意，散热构件的安装位置要避开设备内部的其他发热源，同时要保证鳍片方向与设备内部的气流方向一致，避免气流被其他构件阻挡；如果设备内部存在高压回路，散热构件与高压带电部位的电气间隙要满足安规要求，必要时可在散热件与器件之间加装导热绝缘片，在保证导热效率的同时满足绝缘耐压要求。
