SOT-23-6贴片封装及配套焊盘三维结构

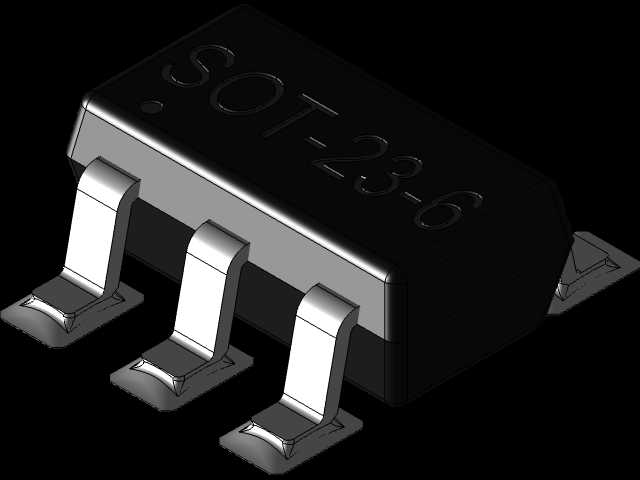

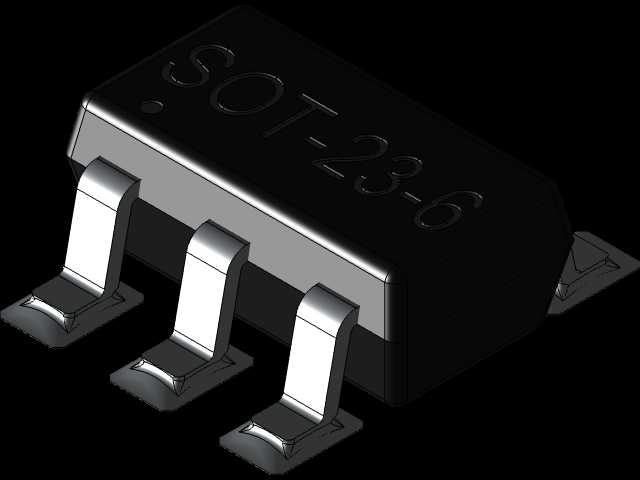

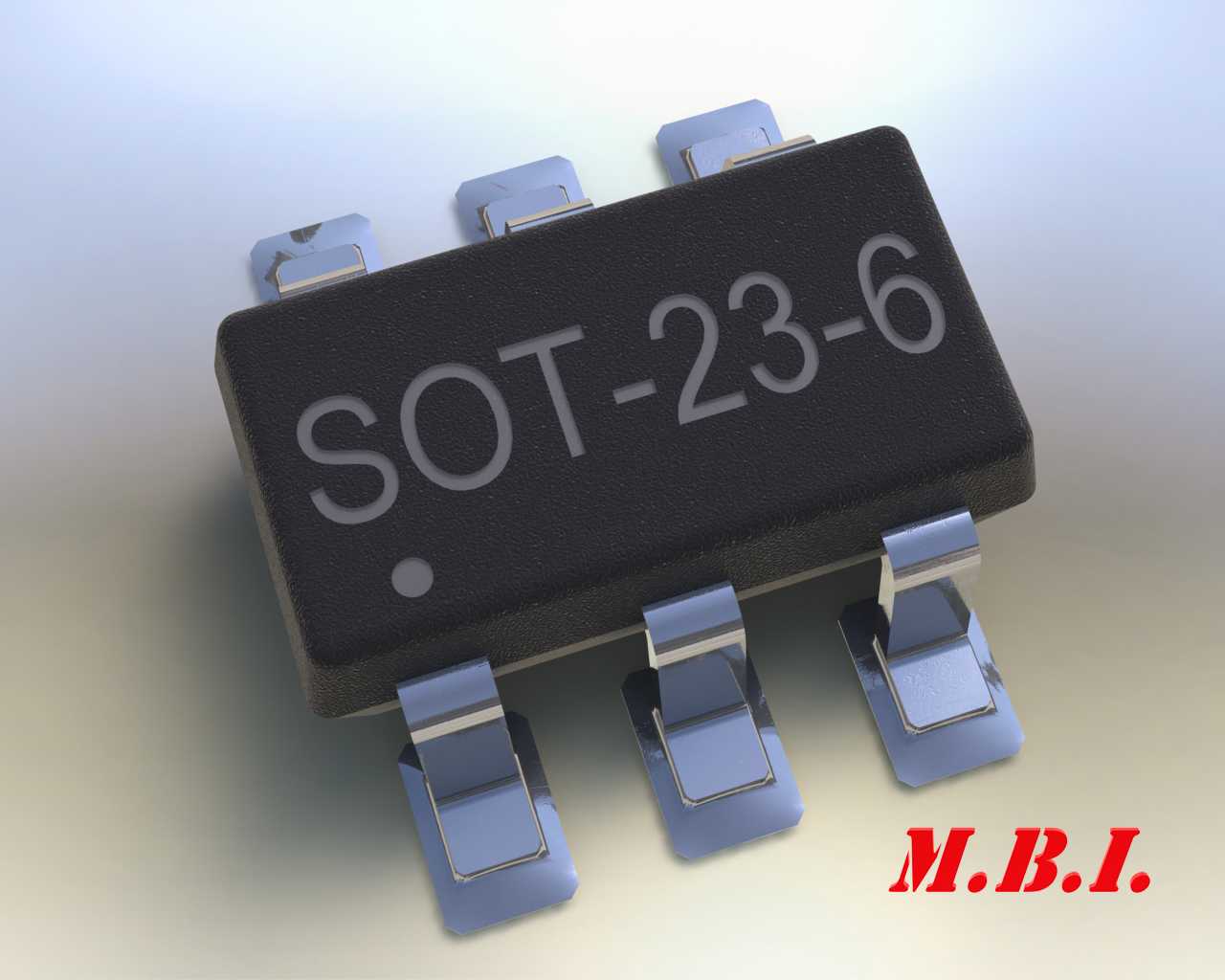

　　在消费电子、工业控制板卡的高密度PCB布局场景中，SOT-23-6作为小尺寸六引脚表面贴装封装，是小信号晶体管、MOS管、低压差线性稳压器、逻辑门芯片最常用的封装形式之一，这类封装的三维模型与焊盘结构，是PCB Layout工程师、结构工程师在做板级布局、器件干涉检查、钢网开孔设计时的核心参考依据。做板级设计时最先要确认的就是安装边界，SOT-23-6的本体宽度通常控制在1.6mm左右，本体长度在2.9mm上下，不含引脚的本体厚度约1.1mm，六个引脚分两侧排布，单侧三个引脚，引脚中心间距为0.95mm，引脚伸出本体的长度约0.6mm，引脚宽度0.35mm，这些尺寸直接决定了PCB上焊盘的开孔位置与大小，建模时严格按照JEDEC标准的封装尺寸做公差预留，引脚的弯折弧度完全还原实际冲压成型的结构，避免仿真装配时出现引脚与焊盘错位的问题。

　　配套焊盘的设计完全匹配回流焊工艺要求，每个引脚对应的焊盘长度设为1.2mm，宽度0.6mm，焊盘内侧距离本体边缘预留0.2mm的间隙，避免焊锡回流时爬到器件本体侧面造成虚焊，焊盘外侧延伸0.4mm的长度，保证引脚与焊盘有足够的焊接接触面积，同时在两个引脚焊盘之间预留0.35mm的阻焊桥宽度，防止相邻焊盘在印刷锡膏时出现连锡短路的问题。从实际应用场景来看，这类小封装器件大多布置在PCB的信号链路区域，靠近主控芯片的信号引脚旁，建模时还原了本体表面的极性标识点，也就是一号引脚旁的圆形凹点，这个细节在做BOM核对、SMT贴片编程时是关键的定位参考，能有效避免器件贴装反向造成的电路功能失效。

　　设计这类封装三维模型时，首先要区分塑封本体与金属引脚的材质差异，塑封本体采用哑光黑色的环氧塑封料质感，金属引脚做镀锡层的金属光泽处理，还原真实器件的外观特征，同时引脚的弯折处做了R0.1mm的圆角处理，完全匹配实际半导体封装的引脚冲压工艺，不会出现直角弯折的不符合工艺的结构。在做整机结构干涉检查时，这个模型可以直接导入PCB装配文件，模拟器件贴装后的实际高度，确认器件上方的结构件、屏蔽罩是否有足够的装配间隙，通常SOT-23-6器件贴装后距离PCB板面的总高度约1.3mm，设计屏蔽罩时内部净高至少要预留1.5mm的空间，避免屏蔽罩装配后压到器件本体造成引脚虚焊或者器件损坏。

　　另外，模型中还原了引脚底部的共面度特征，六个引脚的底部平面度公差控制在0.1mm以内，这是SMT贴片时保证所有引脚都能接触到锡膏的关键参数，如果引脚共面度超差，就会出现个别引脚虚焊的问题，建模时严格按照封装规范控制这个公差，让模型可以直接用于钢网开孔设计、贴片程序编写的参考。很多工程师在做PCB设计时容易忽略焊盘与封装的匹配性，比如把焊盘设计得过小，会导致回流焊时锡量不足，焊接强度不够，容易在振动环境下出现引脚脱焊；如果焊盘设计过大，会导致锡膏量过多，回流时锡球爬到引脚之间造成短路，这个配套焊盘的模型完全按照行业通用的回流焊工艺参数设计，适配常规的0.12mm厚度钢网开孔，锡膏印刷量刚好满足焊接强度要求，不会出现少锡或者连锡的问题。在高密度板卡布局中，SOT-23-6封装的器件经常会布置在0805阻容元件的旁边，建模时的尺寸精度可以帮助工程师在布局时准确计算器件之间的安全间距，通常两个相邻SOT-23-6器件的本体间距至少要预留0.8mm，满足SMT贴片时的吸嘴取件空间，避免贴装时吸嘴碰到相邻器件造成贴装偏移。
