板牙径向引擎主杆机械结构三维模型

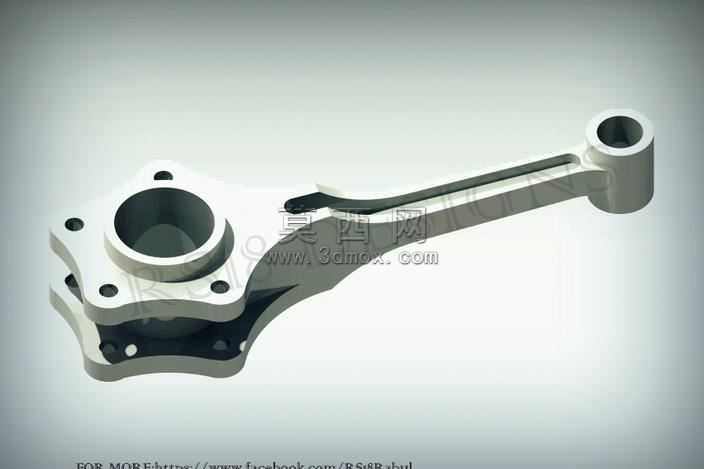

该三维模型为板牙径向引擎配套主杆构件，建模阶段采用主流三维机械设计软件完成全参数化构建，全程遵循机械加工工艺合理性原则，对构件的每一处结构细节做了精准还原。模型主体分为两大功能区段，左侧为多螺栓孔位的法兰连接基座，建模时严格按照圆周均布规则排布安装孔，对孔位的倒角、基座端面的安装贴合面做了公差适配的结构处理，保证基座与引擎缸体连接时的定位精度与贴合密封性；右侧为带同轴轴孔的连接端柱，中间通过变截面的加强筋杆身实现两端结构的刚性连接，杆身部分做了轻量化的挖槽设计，在保证整体结构强度、抗扭抗弯性能满足引擎工况要求的前提下，尽可能降低构件自身重量，适配引擎高转速运行下的动平衡需求。材质渲染阶段，针对构件的金属加工属性，赋予了哑光磨砂质感的铸钢材质，对轴孔内壁、安装孔内壁、基座贴合端面等机加工面做了高光金属质感的区分处理，通过光影渲染突出不同加工面的质感差异，清晰展现构件的加工工艺特征；渲染时采用柔和的影棚布光方案，多角度呈现构件的结构轮廓与细节特征，避免阴影遮挡关键结构。设计思路上，该主杆作为板牙径向引擎的核心传动连接件，建模时充分考虑了构件的受力传递路径，从基座端承接引擎缸体的输出动力，通过杆身的刚性结构传递至端柱侧，带动配套执行构件完成径向动作，所有过渡圆角、应力集中区域都做了圆弧过渡处理，降低构件运行过程中的应力集中风险，提升构件的疲劳使用寿命；模型的各部分结构尺寸均按照引擎配套的装配公差要求设定，可直接用于虚拟装配验证、运动仿真模拟，也可作为机械结构教学、引擎原理演示的数字化素材，完整还原了该主杆在径向引擎中的装配适配特性与功能结构逻辑。
