带通风散热结构的壁挂式电气外壳

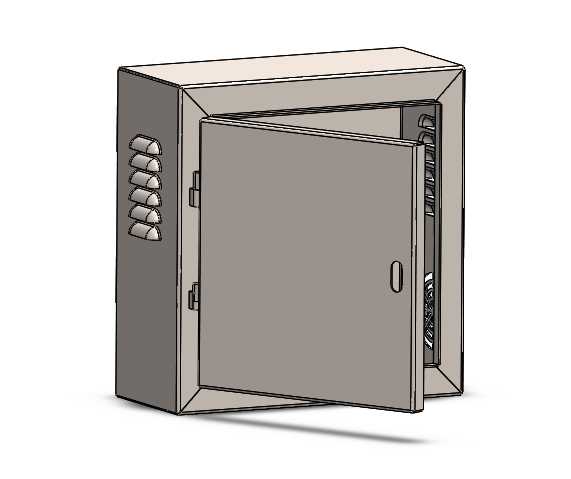

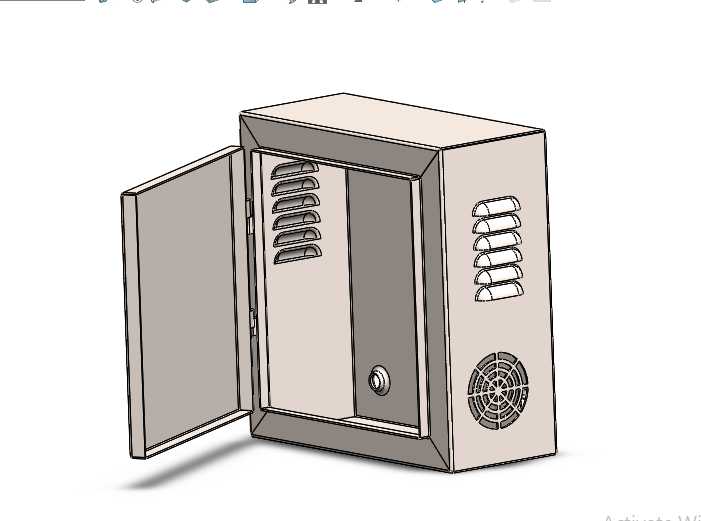

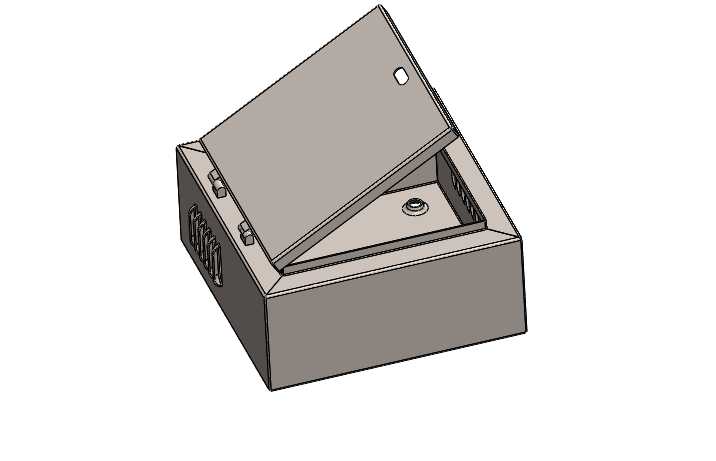

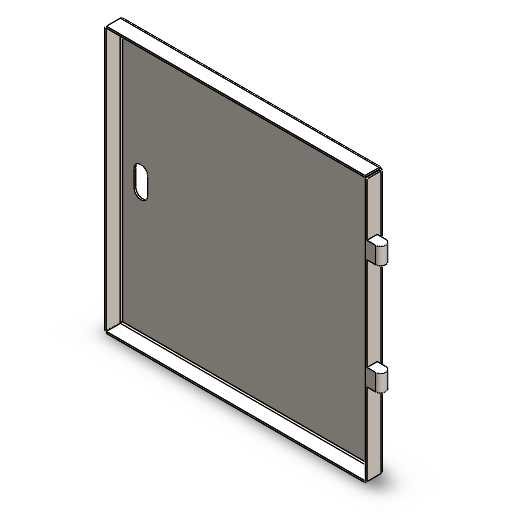

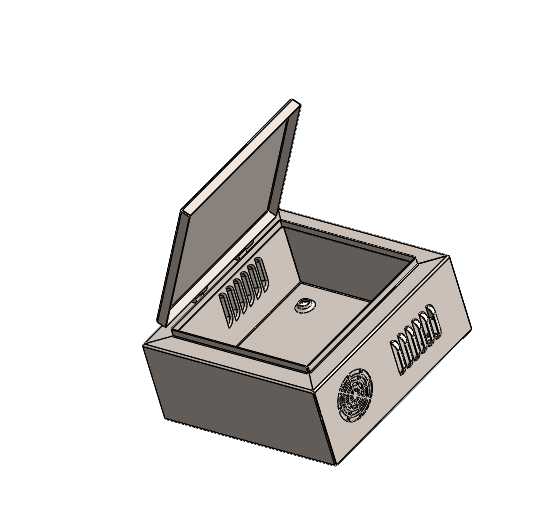

　　这款钣金材质的电气外壳，主要面向低压配电、小型工控设备内置安装场景使用，常见于车间工位旁的小型设备控制、楼宇弱电间的支路配电、小型自动化单机的电气元件容纳等工况，用来给内部的断路器、继电器、小型开关电源、接线端子排这类电气元件提供封闭的安装空间，隔绝外界粉尘、飞溅切削液、意外触碰带来的安全隐患。从结构设计来看，壳体采用单开门侧开结构，门体与箱体主体通过侧边的隐藏式合页连接，开合角度可满足日常接线、元件更换的操作需求，门体内侧预留了密封胶条的安装槽位，闭合后可实现基础的IP防护等级，适配多数室内无强腐蚀的工业场景。

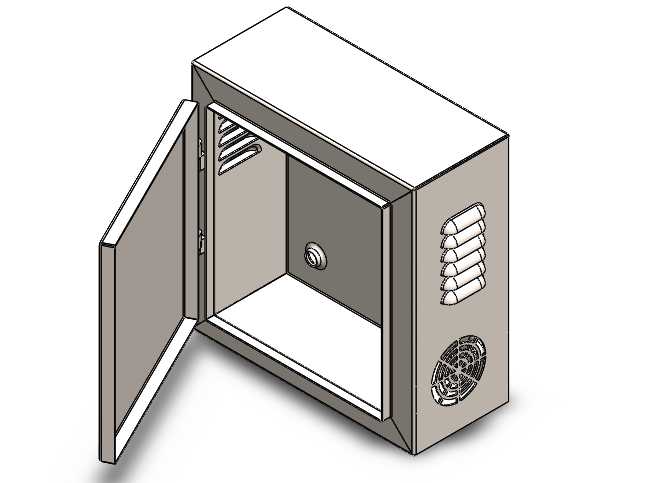

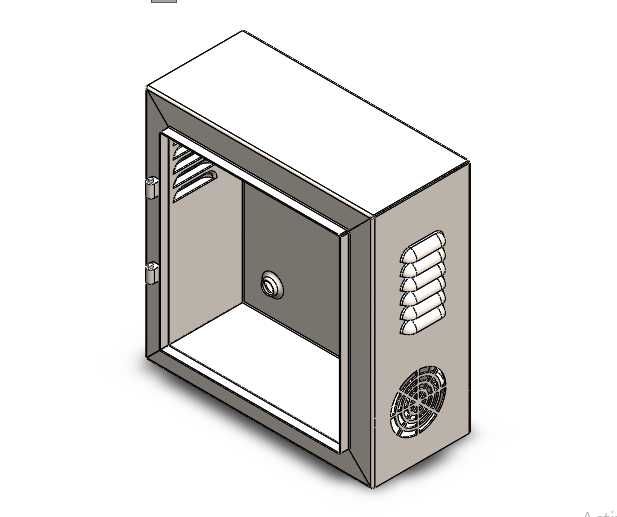

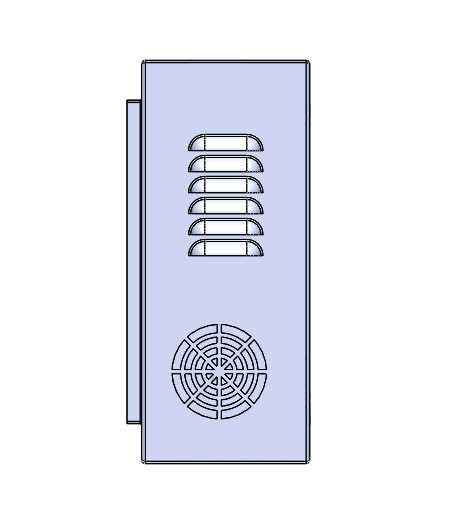

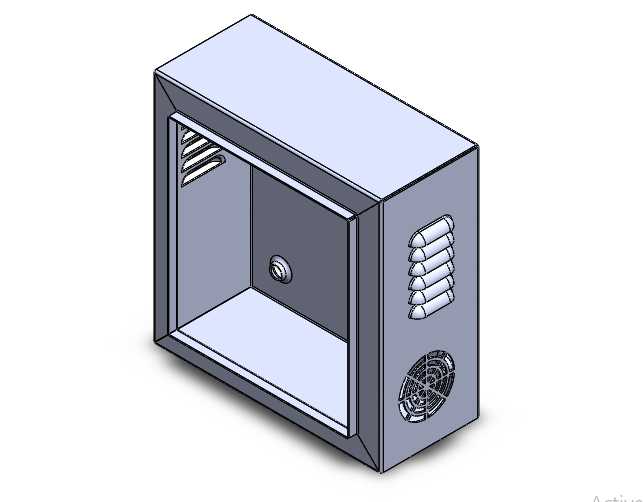

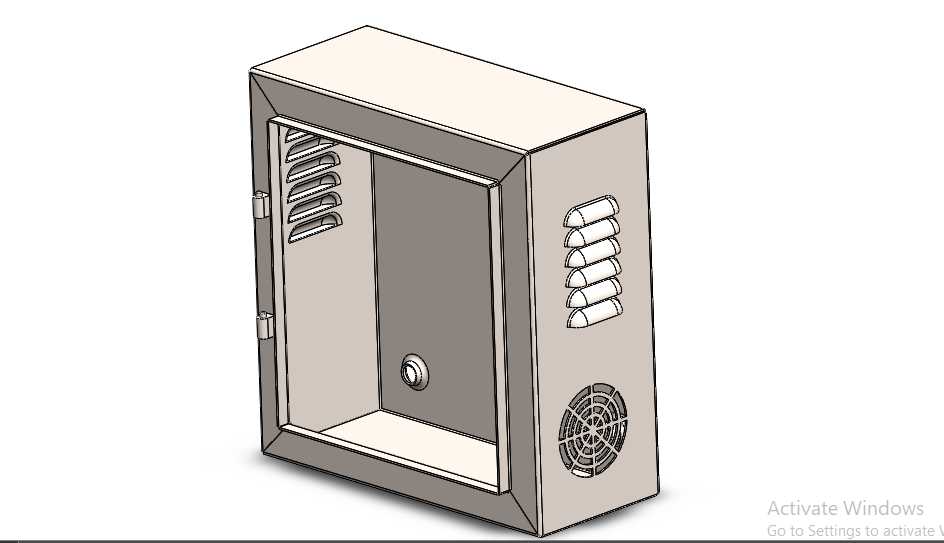

　　箱体侧面设计了多组冲压成型的百叶通风口，通风口的冲切角度做了向下倾斜的处理，既可以保证内外空气流通带走内部元件工作产生的热量，又能避免外界的水滴、大颗粒粉尘直接落入壳体内部；侧下方预留了轴流风扇的安装位，可根据内部元件的总发热功率选择是否加装散热风扇，当内部搭载的开关电源、小型变压器总发热功率超过30W时，加装风扇可形成强制对流风道，避免壳体内温度过高加速电气元件绝缘层老化。壳体内部的安装底板采用可拆卸式设计，底板上预冲了多组通用安装孔位，可兼容标准DIN导轨安装、螺丝直接固定两种元件安装方式，用户可根据实际搭载的元件类型灵活调整安装位置，不需要额外在壳体上钻孔，减少现场加工的工作量。

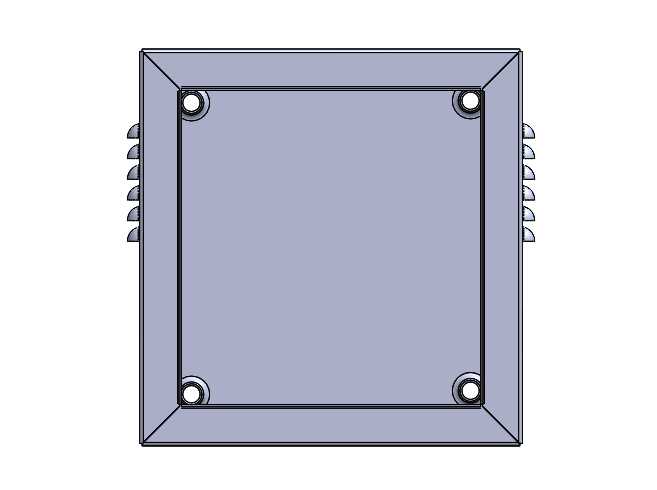

　　从安装边界来看，壳体背部预留了四个壁挂式安装挂孔，挂孔采用上窄下宽的葫芦孔形式，安装时可先将膨胀螺丝固定在墙面或设备机架上，再将壳体挂装到位后拧紧固定螺母，不需要托举整个壳体拧螺丝，单人即可完成安装作业；壳体的进出线孔预留在底部，采用敲落孔设计，可根据进出线缆的数量、直径敲落对应尺寸的孔位，配套的护线套可卡装在敲落孔位置，避免线缆绝缘层被金属板的锐边割破。在钣金折弯工艺上，所有的板件拼接边都做了内折边处理，没有外露的锐边，装配和后期维护时不会划伤操作人员的手部；门体与箱体的闭合位置预留了锁具安装位，可加装通用型的小型柜锁，避免无关人员随意打开柜门触碰内部带电元件。

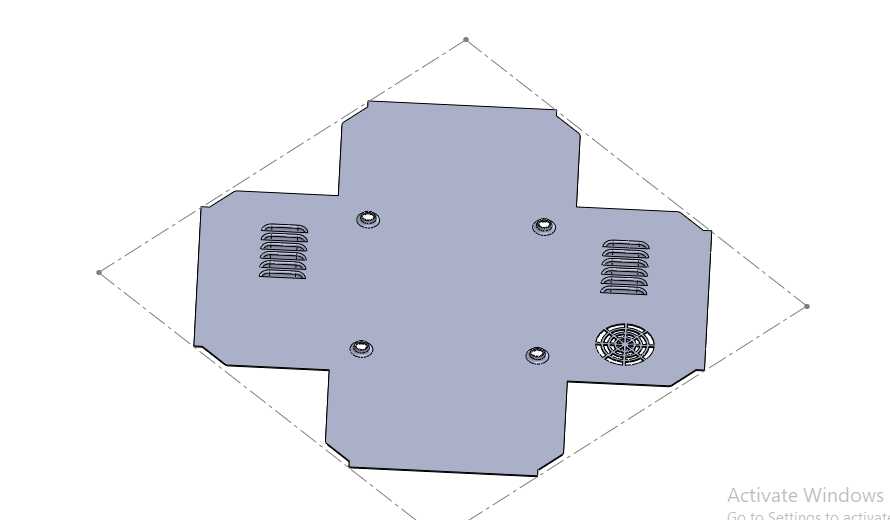

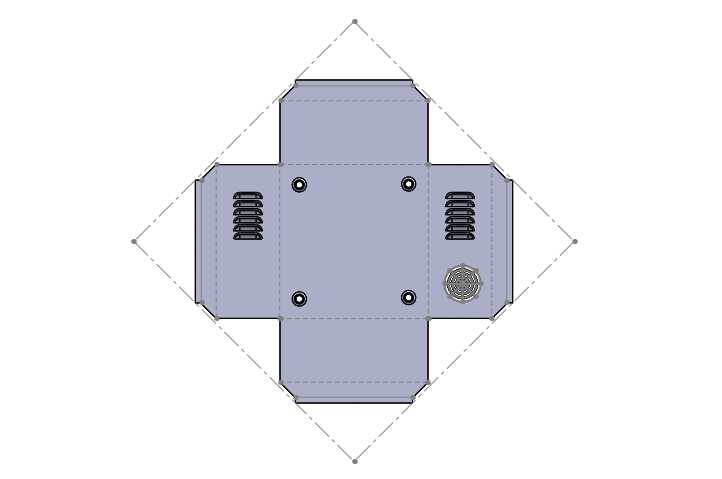

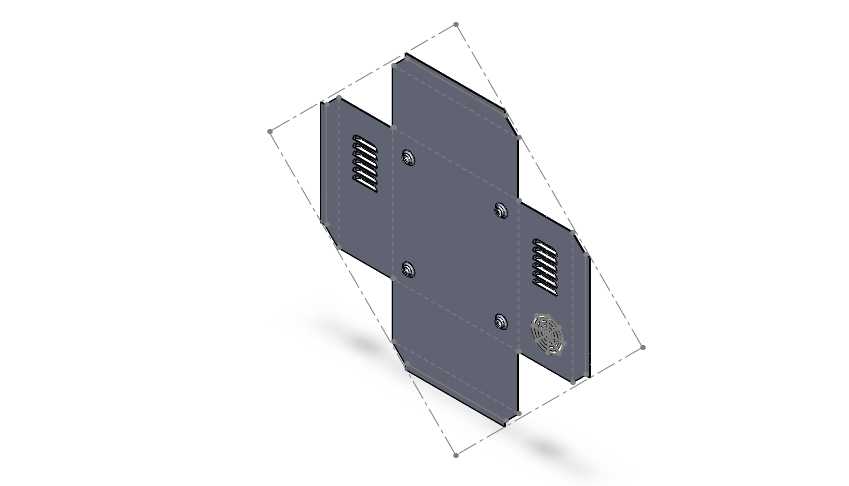

　　设计过程中充分考虑了钣金加工的工艺性，所有折弯角度均为90度，没有特殊角度的折弯工序，百叶窗、散热孔、安装孔都可通过常规冲压模具一次成型，不需要额外开定制模具，可有效降低批量生产的加工成本；板件之间的连接采用点焊加抽芯铆钉固定的方式，整体结构强度可满足壁挂安装时承载15kg以内电气元件的需求，不会出现壳体变形、焊缝开裂的问题。在实际选型应用中，需要根据内部搭载元件的总尺寸确认壳体的有效安装深度，避免元件凸出导致门体无法正常闭合；如果应用在油污较重的机加工车间，可在百叶通风口内侧加装防尘过滤棉，定期更换过滤棉即可维持防护效果，不需要对壳体结构做额外改动。
