壁挂式三相电气配电面板柜体结构

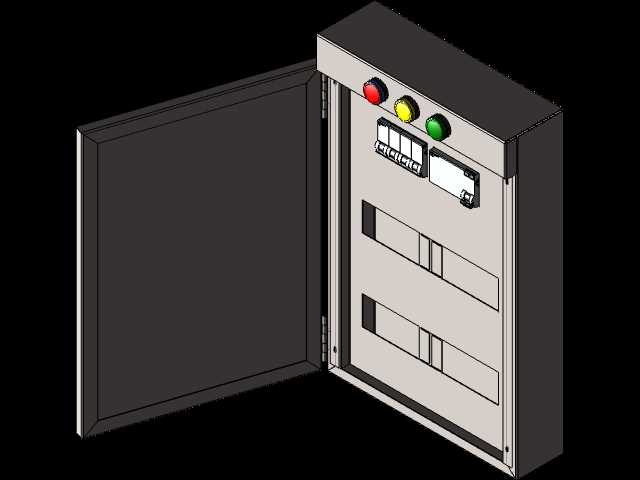

　　这款三相电气面板的三维结构，是面向小型工业车间、商用建筑末端配电场景做的落地化设计，日常主要承担三相动力回路的分断、状态指示与过载短路保护功能，适配380V低压配电系统的末端支路配电需求，常见于小型加工工位、商用中央空调外机配电、小型动力设备的就近供电点位。从结构设计逻辑来看，整体采用壁挂式单开门钣金柜体结构，外壳选用1.5mm厚冷轧钢板弯折成型，门板与柜体主体采用暗藏式合页连接，开合角度可达110度，既保证日常运维时的操作空间，也能避免外凸合页在狭窄安装空间内发生磕碰。

　　柜体内部预留三层导轨安装位，最上层靠近门板开孔位置布置红、黄、绿三相电源指示灯，分别对应A、B、C三相的带电状态，指示灯下方预留微型断路器的安装导轨，可根据实际回路需求配置4P总开加若干分回路断路器的组合，下方两层预留扩展导轨位，可后续加装漏电保护模块、电流互感器或者二次控制端子，满足不同场景下的回路扩展需求。安装边界方面，柜体背部预设四个挂装孔位，孔位间距按照常规壁挂配电箱体的通用尺寸设计，适配墙面明装的膨胀螺栓固定需求，柜体整体深度控制在160mm以内，即使在走廊、设备旁侧等狭窄墙面安装，也不会过度占用通行空间，门板与柜体的贴合处预留密封胶条卡槽，可加装橡胶密封胶条，满足普通粉尘场景下的防护需求，避免日常积灰进入柜内影响电气元件寿命。

　　设计过程中特意将操作元件的布置高度控制在距离柜体底部1.2米到1.5米的区间内，对应成人站立操作的舒适高度，运维人员无需弯腰或者抬手过高即可完成分合闸操作、观察指示灯状态，柜门内侧预留了标识牌粘贴位，可粘贴各回路的供电范围标识，方便日常运维排查。柜体的走线空间做了分层处理，元件安装板与柜体背板之间预留20mm的走线槽空间，主回路进线可从柜体底部或者顶部的敲落孔进入，沿背板走线槽连接到总进线端子，分回路出线可沿两侧的预留走线位排布到各分断路器，避免强弱电线路交叉干扰，同时柜内预留了接地端子排的安装位置，柜体门板、金属安装板都可通过接地导线连接到接地排，满足低压配电的接地安全规范要求。

　　从实际使用的角度出发，这款面板的结构设计充分考虑了小型配电场景的通用性，没有做过度的特殊化结构，所有安装尺寸都匹配市面上主流的低压电气元件规格，不管是替换老旧的同尺寸配电箱体，还是新项目的直接选型套用，都不需要额外做结构修改，元件安装板采用可拆卸式设计，后期维护时可将整个安装板拆下接线，无需在柜体内狭小空间操作，降低现场施工的难度。门板的锁具采用通用型三角锁，配套通用的配电柜体钥匙，避免不同柜体钥匙不通用带来的运维麻烦，指示灯的开孔尺寸统一为22mm，适配市面上绝大多数通用型电源指示灯，后期更换元件无需重新扩孔。整体结构没有多余的装饰性设计，所有结构特征都服务于配电功能、安装便利性与运维效率，钣金弯折处都做了圆角处理，避免加工、安装、运维过程中锋利的边角划伤操作人员，柜体表面可根据使用场景做喷塑处理，适配不同安装环境的防护与外观需求。
