SGT系列四单元MCB配电箱壳体结构

　　这款MCB盒单元主要面向民用建筑分户配电、小型商用场所末端配电、工业工位局部配电等场景使用，核心作用是承载4回路微型断路器，为终端用电回路提供过载、短路防护的安装载体，同时将带电部件完全封闭在壳体内部，避免人员误触带电体，也能阻挡日常灰尘、飞溅液体侵入配电元件内部，提升低压末端配电的运行可靠性。从实际工程安装的角度看，这类4单元MCB盒是末端配电里用量极大的基础配件，不管是家装里的照明回路、插座回路分组，还是车间里单台小型设备的独立配电，都需要这类壳体来承载断路器，相比明装的裸断路器安装方式，带封闭壳体的MCB盒能更好适配复杂的安装环境，比如潮湿的厨卫区域、多粉尘的加工工位旁，都能依靠壳体的封闭结构给断路器提供稳定的工作环境。

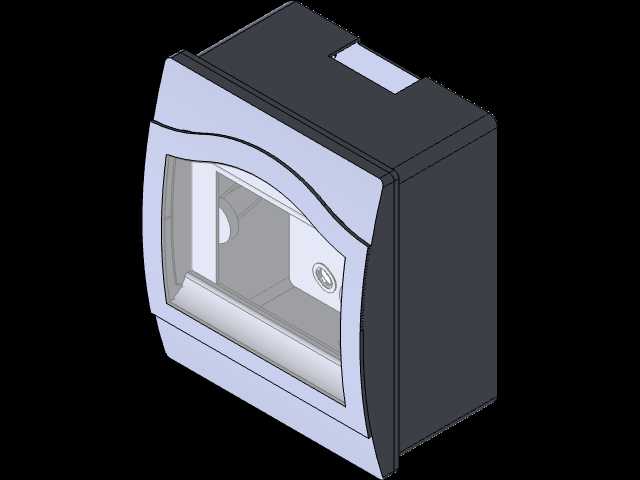

　　设计上这款壳体采用了分体式的结构逻辑，主体分为后盖基座、前面框、透明观察窗三个核心部分，后盖基座是整个结构的承载核心，背部预留了标准的35mmDIN导轨安装位，不需要额外做转接件就能直接卡装常规尺寸的微型断路器，基座的上下两端都预留了穿线敲落孔，施工时可以根据进线方向选择敲开对应位置的孔位，穿入电源线后再用护线圈保护线缆绝缘层，避免穿线孔的锐边割破线缆绝缘层造成漏电隐患。前面框采用了弧面过渡的造型，相比传统直角方壳的MCB盒，弧面设计一方面能减少安装后突出墙面的棱角磕碰风险，另一方面也能让透明观察窗的可视角度更大，站在壳体侧方也能清晰看到断路器的分合状态，不需要刻意凑到正前方查看，日常巡检的时候效率更高。透明观察窗采用了内嵌式的安装结构，和前面框之间做了卡扣配合的密封边，不需要额外打胶就能实现基础的防尘防溅效果，观察窗的位置刚好对准断路器的操作手柄区域，不需要打开盒盖就能直接操作断路器分合闸，日常停送电操作不需要拆卸面板，减少了操作时触碰带电部位的风险。

　　从安装边界尺寸来看，这款4单元MCB盒的内部净宽度刚好适配4个1P宽度的微型断路器安装，也可以根据回路需求搭配1P+N的漏电断路器，只要总模数不超过4模都能正常安装，内部预留的接线空间足够容纳6平方及以下线径的铜芯导线弯折、接线，不会出现导线挤压盒盖造成装配间隙过大的问题。壳体的安装孔位采用了隐藏式设计，固定螺丝藏在前面框的内侧，安装完成后盖上前面框就能完全遮住固定螺丝，外观更整洁，也能避免螺丝长期暴露在潮湿环境中生锈。壳体的侧壁厚度做了均匀化处理，既保证了壳体的结构强度，安装拧紧固定螺丝时不会出现壳体开裂的问题，也不会因为壁厚过大造成内部安装空间被挤占，实际建模时所有的卡扣配合位置都做了0.2mm的装配间隙预留，生产时不管是采用注塑工艺生产ABS材质的壳体，还是采用3D打印做小批量样件验证，都能顺利完成装配，不会出现卡扣过紧断裂或者过松松脱的问题。

　　在实际选型使用时，这款MCB盒可以明装在墙面、设备机架侧面，也可以配合预埋盒做暗装使用，暗装时后盖基座可以嵌入墙体预埋的底盒内，前面框和墙面齐平，适配家装场景的美观需求。壳体的材质选型上，结构设计预留了阻燃材质的适配性，所有的壁厚、加强筋位置都符合低压配电壳体的阻燃要求，正常使用时即使断路器出现轻微打火，也不会引燃壳体造成火情扩散。内部的导轨安装位做了限位凸筋，导轨卡入后不会出现前后窜动的问题，断路器卡装在导轨上后，操作分合闸时不会带动导轨移位，长期使用也不会出现接线端子松动的隐患。盒体的进线孔位置预留了护线套的安装槽，穿线完成后可以加装橡胶护线套，既可以固定线缆避免拉扯时接线端子松脱，也能提升壳体的密封性能，阻挡蚊虫、灰尘从穿线缝隙进入盒内堆积，减少因积灰造成的绝缘下降问题。
