AKM步枪后方瞄准视线块结构模型

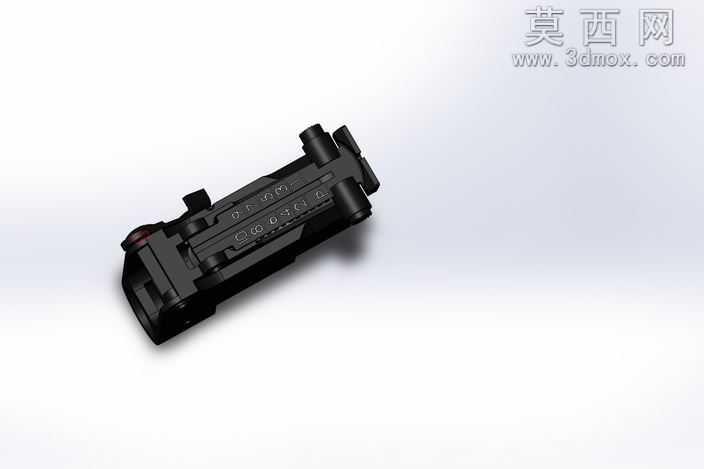

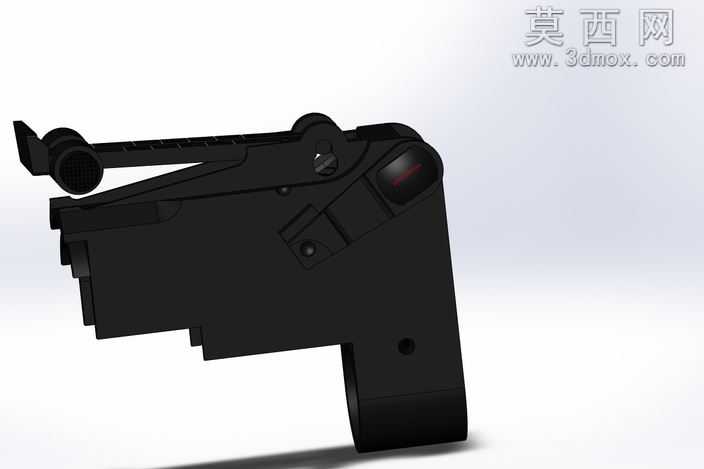

本作品为AKM系列步枪配套的后方视线瞄准块三维建模作品，建模过程依托SolidWorks平台完成全参数化结构搭建，完整还原了该瞄准组件的真实装配逻辑与外形特征。建模初期首先梳理AKM后照门组件的功能结构：该部件作为枪械机械瞄准系统的后置基准件，需要兼顾与机匣盖顶部导轨的装配定位、照门高低风偏调节的活动空间、以及射击过程中的结构强度需求，因此建模时首先以基准面定位搭建装配骨架，将部件拆分为固定基座、照门安装滑块、调节旋钮卡位结构、瞄准觇孔座几个独立子零件分别建模，再通过配合约束完成总装，确保各活动部件的相对位置符合真实枪械的调节行程范围。材质与渲染阶段，针对该部件采用钢制冲压加表面氧化处理的真实工艺特性，为金属基体赋予哑光黑氧化层材质，调整材质的粗糙度、金属度参数还原钢材表面细微的颗粒质感，对部件边缘的倒角、冲压接缝处做细微的高光处理，模拟金属零件加工后的边缘反光特性；渲染时采用柔光侧上方打光，投射出柔和的接触阴影，突出部件的立体轮廓与结构层次，同时避免过度反光掩盖零件表面的结构细节。结构设计上，完整还原了该瞄准块的快拆定位卡槽、调节齿槽、觇孔安装位等关键结构，对零件上的冲压凹槽、加强筋、装配销孔等细节都做了1:1的特征还原，没有做过度的简化处理，确保模型可用于结构展示、装配模拟、相关配件改装设计等场景。建模过程中参考了实物的测绘尺寸，对基座的安装卡槽宽度、照门滑动行程、调节齿距等关键尺寸做了参数化约束，方便后续根据不同型号的AK系列步枪配件需求做尺寸调整，模型同时导出了STEP通用格式，可兼容多数主流三维CAD软件打开编辑，效果图部分也完整呈现了部件不同角度的结构特征，清晰展示各部分的连接关系与外形特点。
