首映新闻制动气动夹紧折弯设备

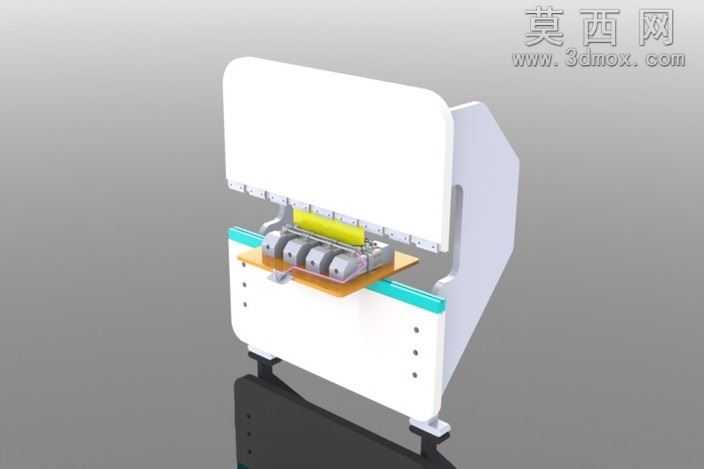

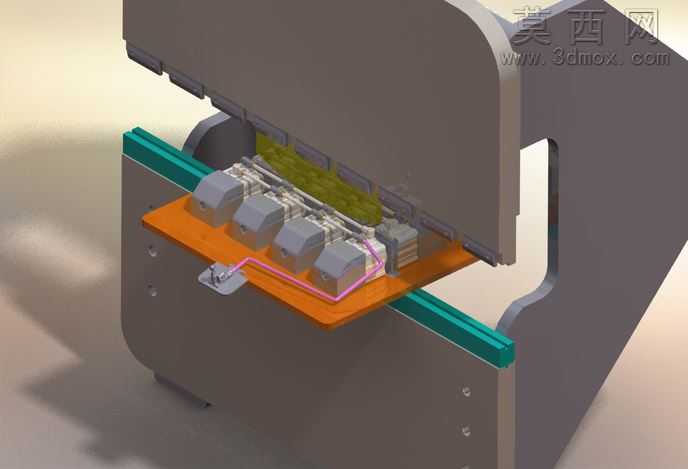

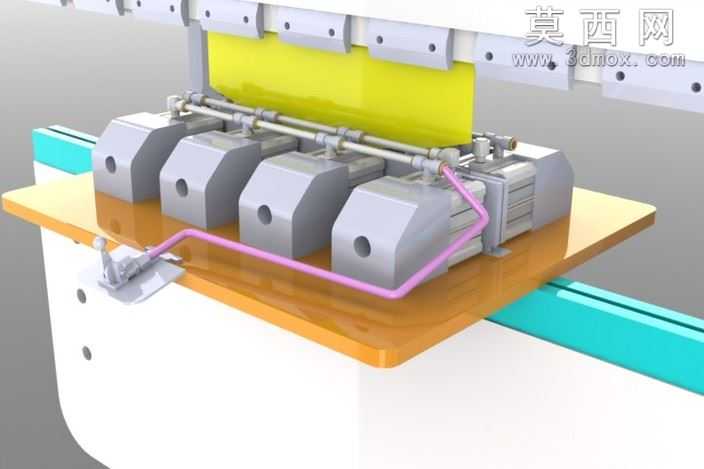

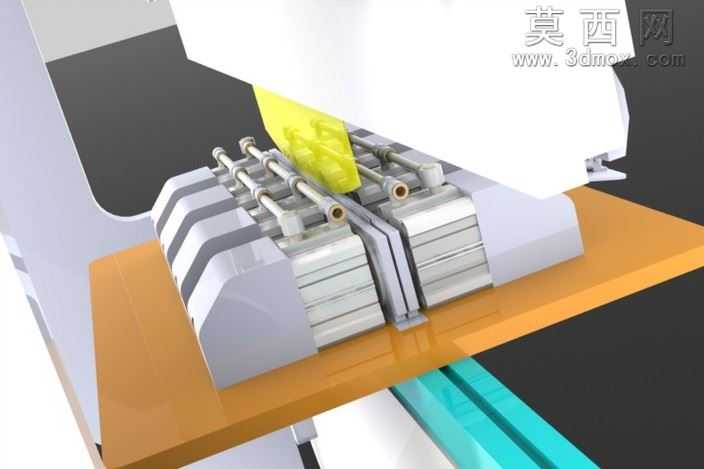

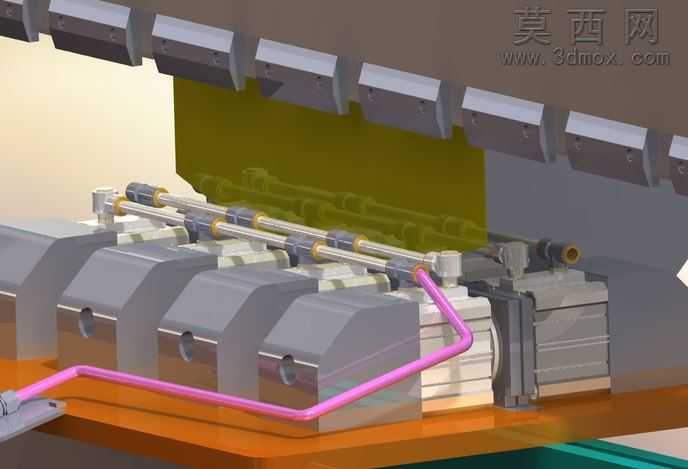

本作品为气动夹紧类折弯加工设备的三维建模成果，建模过程以SolidWorks为核心载体，遵循自顶向下的设计逻辑完成整体结构搭建，首先完成设备整体框架的基准定位，依次拆分出外部防护壳体、中部夹紧执行模组、底部支撑基座、气动驱动组件、液压辅助单元等独立子装配体，逐一完成单个零件的特征建模，通过拉伸、切除、扫描、放样等基础建模命令构建零件基础轮廓，针对设备上的曲面防护外罩，采用曲面建模工具完成顺滑曲面的构建与缝合，保证外罩造型的流畅性与结构合理性。材质与渲染环节，针对不同部件的实际应用场景匹配对应材质属性：外部白色防护壳体采用哑光工程塑料材质，调整材质的粗糙度、反光度参数还原工业塑料的哑光质感；内部夹紧执行模组的金属辊轴、定位块采用不锈钢材质，添加细微的金属拉丝纹理提升真实感；底部支撑脚采用防滑橡胶材质，调整材质的漫反射颜色与凹凸纹理还原橡胶的防滑质感；中部的气动管路采用半透明PU管材质，设置合适的透明度与折射参数还原管路的通透质感；设备上的青蓝色装饰条采用亮面烤漆材质，提升整体外观的层次感。渲染阶段采用工作室环境光，添加主光源、辅助光源与轮廓光，避免模型局部出现过暗或过曝的问题，同时添加柔和的地面反射效果，提升整体渲染图的真实感与立体感。结构设计层面，设备整体采用立式框架结构，上部为可开合的防护外罩，既可以保护内部的夹紧执行组件，也方便后期的设备维护与零件更换；中部为核心的夹紧折弯工作区，设置多组并排的夹紧压辊，配合气动驱动组件实现待加工工件的快速定位与夹紧，压辊下方设置可更换的工作台垫板，可根据不同加工需求更换不同规格的垫板，适配不同厚度、不同材质的工件加工需求；底部为设备支撑基座，内置气动控制元件与液压辅助回路，四个角点设置可调式支撑脚，可根据安装地面的平整度调整设备水平度，保证设备运行过程中的稳定性。设计思路上，该设备针对首映新闻类印刷制品的折弯加工需求做了针对性优化，在传统气动夹紧装置的基础上增加了液压辅助锁紧结构，相比纯气动夹紧装置拥有更大的夹紧力，可避免较厚工件加工过程中出现移位、打滑的问题，同时多组压辊并排布置的结构可实现长条形工件的连续夹紧加工，有效提升加工效率；设备整体结构紧凑，外部防护壳体将大部分运动部件包裹在内，可避免加工过程中操作人员误触运动部件，提升设备使用的安全性；各功能模组采用模块化设计，气动组件、夹紧模组、支撑基座均可独立拆卸，方便后期的零部件更换与设备维护，降低设备的后期使用成本。建模过程中对所有运动部件做了干涉检查，验证夹紧动作过程中各零部件之间不存在运动干涉，保证设备结构的合理性与动作的可行性，同时对所有零件做了轻量化处理，在保证结构细节完整的前提下控制整体模型的文件大小，方便后续的工程图导出、装配仿真与加工落地。
