M18螺纹型反射式光电检测元件结构

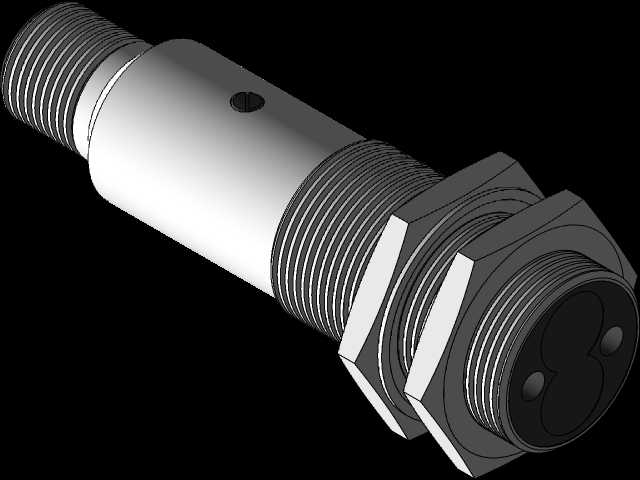

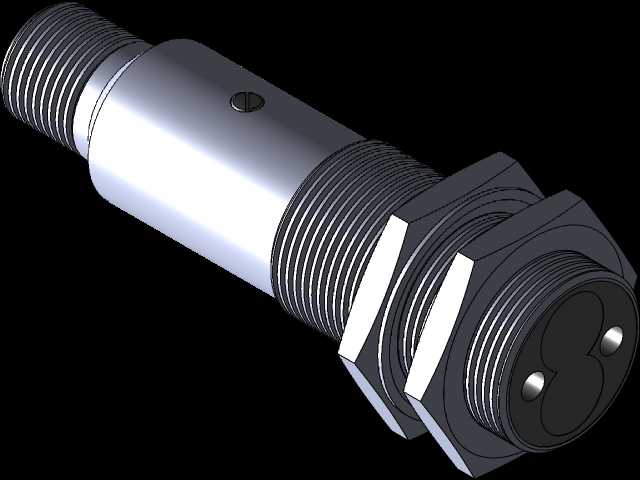

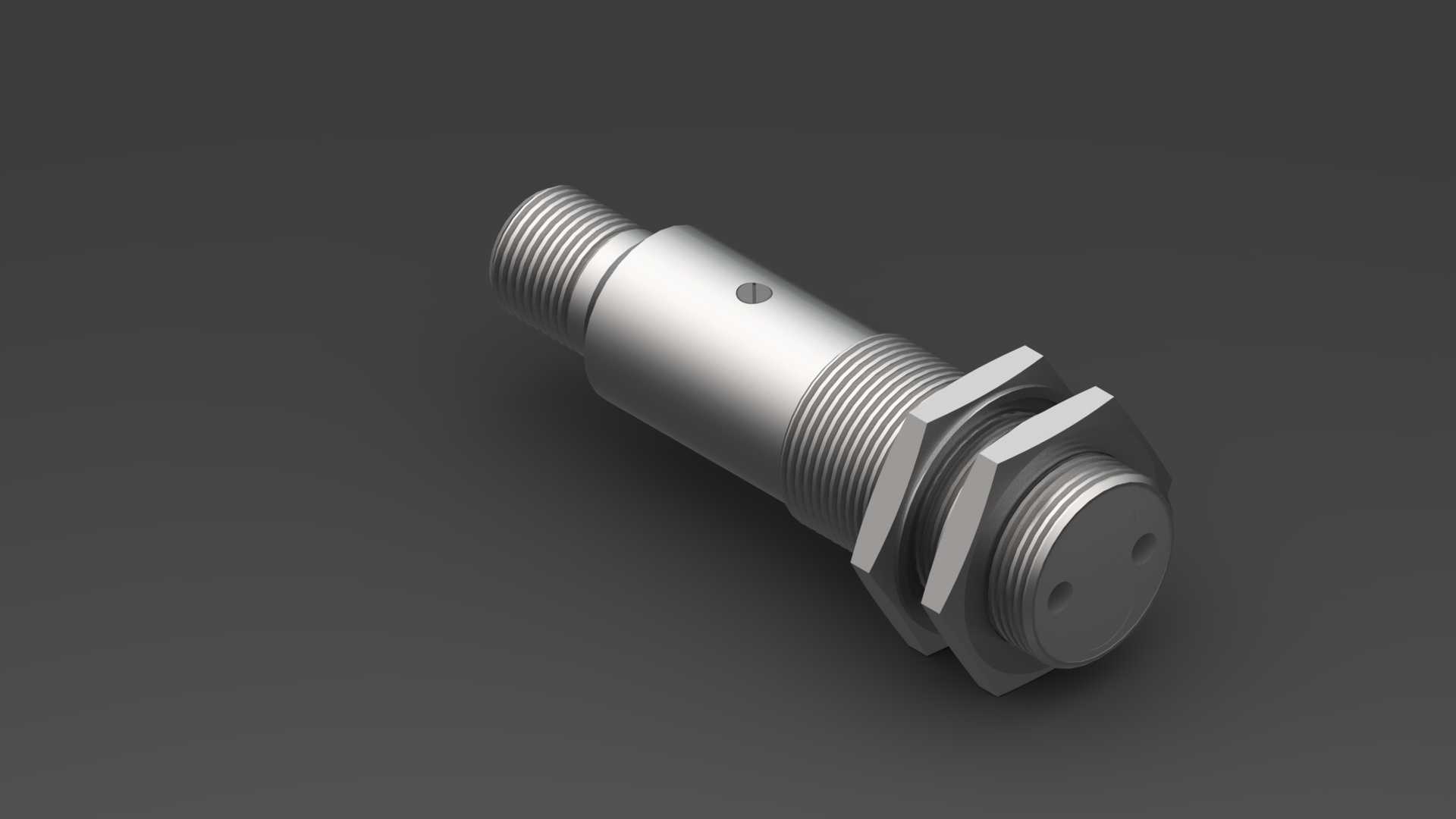

　　从结构设计来看，这款M18光电管采用全金属圆柱形外壳，主体外壳直径严格遵循M18螺纹传感器的通用安装尺寸规范，外壳中段加工有连续外螺纹，配套两个六角锁紧螺母，安装时可直接穿过设备安装板上的φ18通孔，通过两侧螺母的夹紧力调整检测端的伸出长度，适配不同厚度的安装面板，安装位置的轴向调整行程可覆盖常规设备10-30mm的面板安装间距需求，不需要额外加工定制安装支架，能直接兼容市面上绝大多数M18传感器的通用安装孔位，替换现有工位上的同规格元件时不需要改动原有安装结构。在自动化产线的物料到位检测、输送线工件计数、包装机械的包装物定位、自动化仓储的货位检测场景中，M18规格的反射式光电管是应用覆盖率极高的检测元件，这类元件不需要在检测对侧额外安装接收端，仅需配合配套反射板即可完成检测回路搭建，相比对射式光电元件能减少一半的布线工作量，在设备侧方安装空间受限、无法布置对侧接收装置的工位上，这类反射式光电管的适配性优势十分突出。

　　检测端位于元件前端，端面做了平齐化设计，两个光学窗口分别承担发射与接收光束的功能，窗口边缘做了微小的倒角处理，避免安装过程中磕碰刮花光学镜片，尾部的外螺纹结构用于连接配套的航空插头线缆，线缆连接后可实现IP67级的防护能力，适配车间内有切削液飞溅、少量粉尘的常规工业工况。设计过程中，外壳的螺纹段公差严格按照普通公制螺纹的6g精度加工，保证锁紧螺母能顺畅旋合，不会出现卡滞或间隙过大导致的安装松动问题；六角锁紧螺母的对边尺寸采用标准M18螺母的通用尺寸，现场安装时直接使用普通24号开口扳手即可完成紧固，不需要配备专用安装工具。

　　元件中部的定位台阶面做了0.5mm的高度差设计，当光电管穿入安装孔时，台阶面可作为轴向定位的基准面，配合锁紧螺母能避免元件在长期震动工况下出现轴向窜动，保证检测光束的对准精度不会因为设备运行震动发生偏移。从实际使用的边界条件来看，这款光电管的检测距离覆盖常规反射式检测的0.1-4m区间，能满足绝大多数产线工位的检测距离需求，金属外壳的壁厚设计兼顾了结构强度与内部元件的安装空间，外壳内壁预留了电路板的安装卡槽，光电发射与接收元件直接固定在前端的定位座上，保证光轴与外壳轴线的同轴度误差控制在0.5°以内，安装时只要保证外壳轴线垂直对准反射板，就能快速完成光路对准，不需要反复调整角度。在建模过程中，所有结构特征都按照实际加工工艺做了还原，螺纹段采用简化的修饰特征表达，既保证模型在装配时能准确匹配安装孔位，也不会因为螺纹细节过多导致装配体文件过大；六角螺母的倒角、端面的光学窗口、尾部的线缆连接螺纹都做了1:1的尺寸还原，在做设备整体装配干涉检查时，能准确模拟光电管安装后与周边工件、结构件的空间位置关系，避免出现安装后与周边运动部件发生碰撞的问题。

　　这类反射式光电管相比漫反射式光电元件，对被检测物体的表面颜色、材质反光率敏感度更低，只要反射板安装到位，不管是检测深色塑料工件、金属工件还是透明包装材料，都能获得稳定的检测信号，不会因为工件表面反光率差异出现误触发的情况，在包装、物流、3C组装、汽车零部件加工等行业的自动化设备上都有广泛的应用场景。建模时还考虑了元件的安装维护空间，六角螺母的周边预留了扳手操作的空间尺寸，在做设备布局设计时，可直接调用该模型验证安装位置是否有足够的操作空间，避免后期设备组装时出现扳手无法伸入、无法紧固螺母的问题。
