非接触式液位感应控制传感装置结构设计

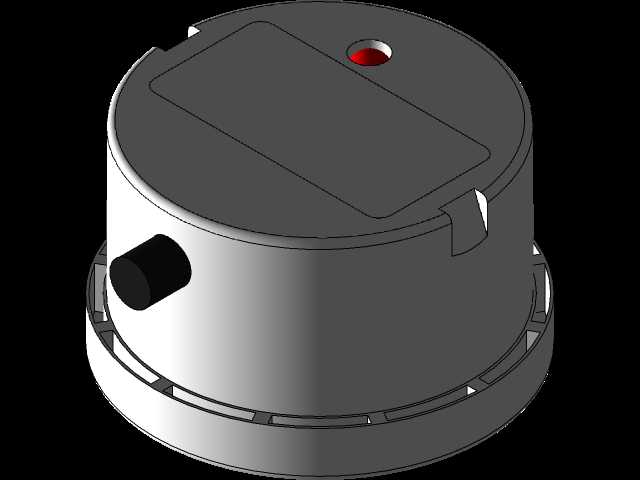

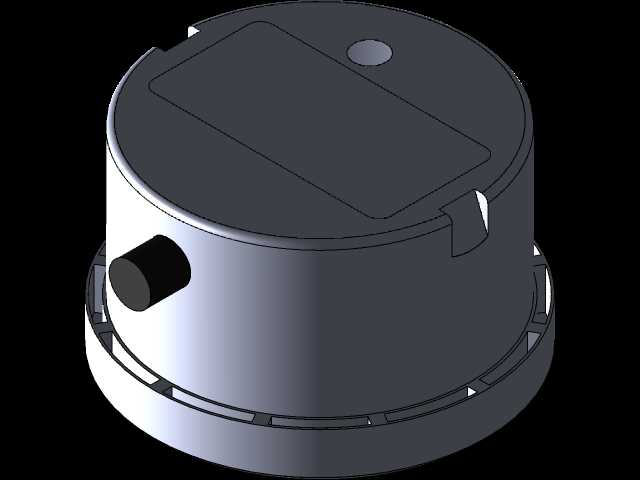

　　在工业流体管控、民用给排水、小型设备液路监测场景里，非接触式液位检测的需求一直存在——传统浮球开关需要伸入储液容器内部，长期接触液体容易出现结垢、卡滞、密封失效漏液的问题，尤其是在检测弱酸弱碱溶液、粘稠日化液体、小型密闭容器液位时，侵入式检测方案的维护成本和失效风险会被放大。这款电容式液位传感装置的设计，就是针对这类痛点做的结构优化，整体采用圆柱式一体化封装结构，外壳选用耐常见化学腐蚀的工程塑料注塑成型，顶部预留状态指示窗，内置红色LED指示灯，能够在检测到液位到达安装位置时直接给出可视化状态反馈，不需要外接额外的显示模块，现场调试和日常巡检时不用连接上位机就能快速判断设备工作状态。

　　从安装边界来看，这款传感器的外径适配市面上常见的12mm标准安装开孔，圆柱主体长度控制在45mm以内，安装时只需要在储液容器侧壁对应液位高度位置开标准孔，通过侧壁自带的环形卡扣结构就能完成快速固定，不需要额外设计复杂的安装支架，也不需要在容器内部做任何结构改动，对于壁厚在0.5mm到3mm之间的塑料、玻璃等非金属储液容器都能适配，不会破坏容器本身的密封性能，从根源上避免了侵入式传感器安装带来的漏液隐患。

　　设计过程中重点考虑了不同液体介电常数差异带来的检测误差问题，内部感应电极做了环形布局优化，感应区域覆盖传感器侧壁整圈360度范围，不会因为容器侧壁的局部厚度不均、液体轻微挂壁出现误触发，检测灵敏度可以通过顶部预留的调试接口做现场校准，针对纯净水、水溶液、低粘度油品等不同介质都能调整到合适的检测阈值，避免出现液位到达不触发或者无液误报的情况。出线端采用侧出式防水接头设计，接线方向和传感器主体轴线垂直，安装在容器侧壁时线缆可以顺着容器壁走线，不会因为顶部垂直线缆拉扯导致传感器松动，接头部分的密封等级满足常规工业现场的防泼溅要求，即使在有冷凝水、少量液体飞溅的安装环境下也能稳定工作。

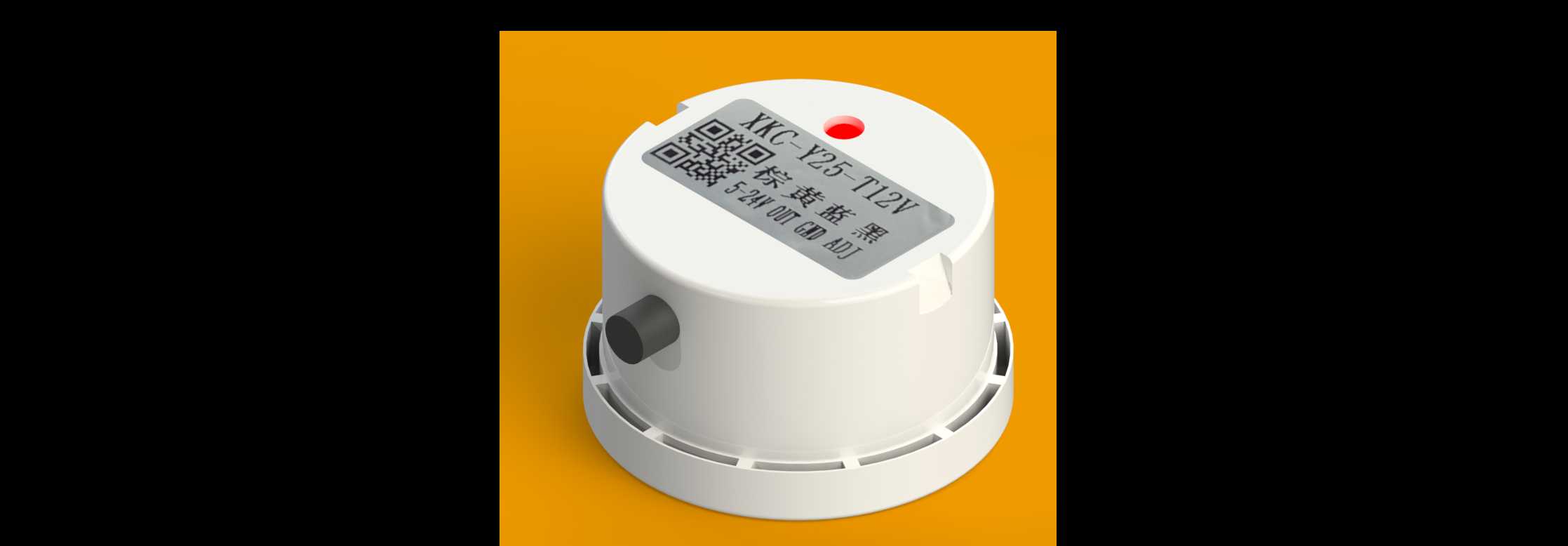

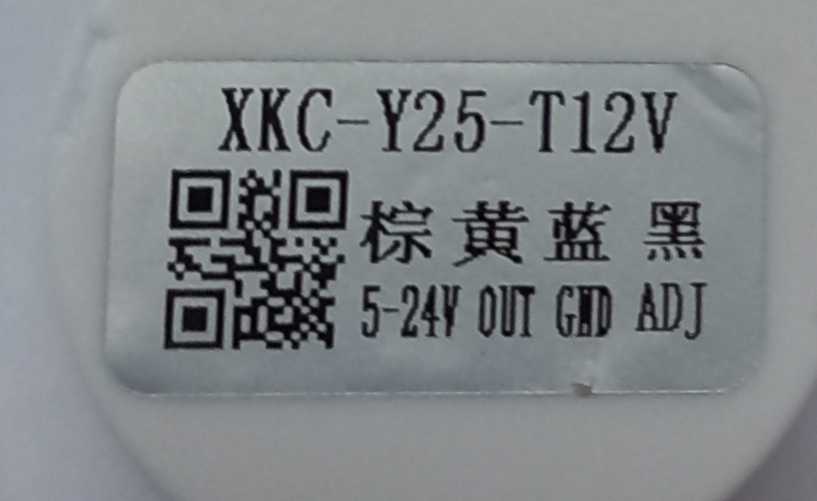

　　在实际应用场景中，这类传感器可以直接配套小型净水设备、咖啡机、日化液体灌装机、小型化工储液罐的液位监测回路，输出的开关量信号可以直接连接PLC或者小型控制板，实现液位到达报警、缺液保护、自动补液控制等功能，相比传统的浮球开关，没有机械活动部件，不存在机械磨损导致的寿命问题，长期工作不需要定期清理浮球上的附着物，维护工作量大幅降低。结构建模过程中对卡扣的配合公差做了反复校核，安装时卡扣和容器壁的压紧力控制在合理范围，既不会因为压紧力过大导致塑料容器壁变形，也不会因为压紧力不足出现传感器松动移位，顶部的标签区域预留了二维码和参数标识位，生产过程中可以直接激光打标或者粘贴标签，不会因为长期使用出现标识磨损脱落的问题。底部的环形格栅结构做了等距开槽设计，既能够减轻传感器整体重量，也可以在传感器内部电路出现异常发热时提供辅助散热通道，避免密闭外壳内部积热导致电子元件寿命缩短，格栅的开槽宽度控制在1mm以内，能够阻挡日常环境中的灰尘、飞虫进入壳体内部，不会影响内部电路的绝缘性能。
