插入式工业流体检测尼韦尔传感装置

　　在化工、食品饮料、制药等行业的流体管路输送场景中，这类插入式传感装置是过程参数监测的核心元件，直接安装在工艺管路上，实时获取管内介质的相关物理参数，为生产过程的闭环控制提供可靠的数据支撑，避免因参数异常导致的生产批次报废、设备过载损坏等问题。不同于外贴式非接触检测元件，该结构采用探杆插入管路内部的安装形式，检测端直接与介质接触，能够获取更精准的实时数据，响应延迟控制在毫秒级，适配多数连续生产工艺的监测响应要求。

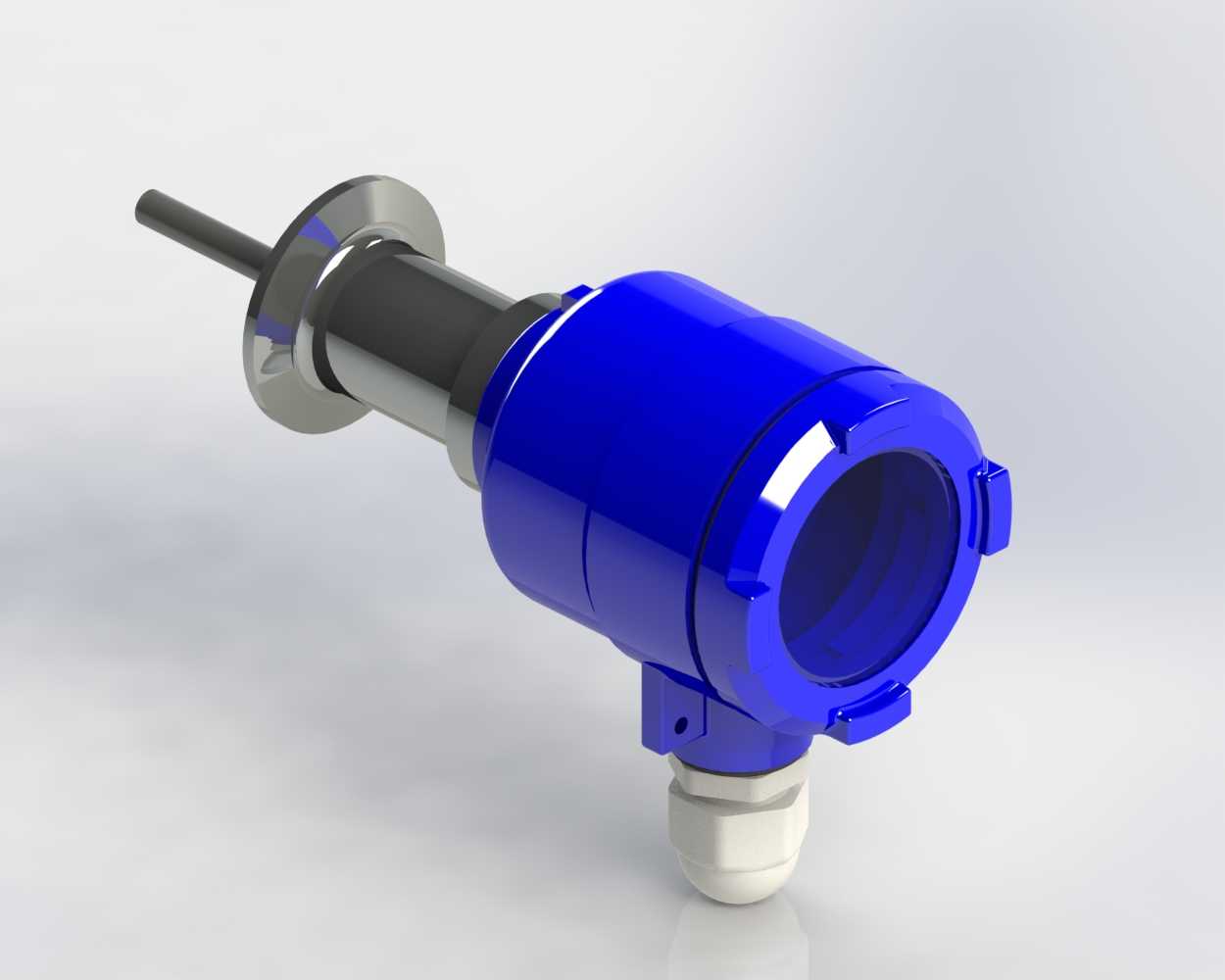

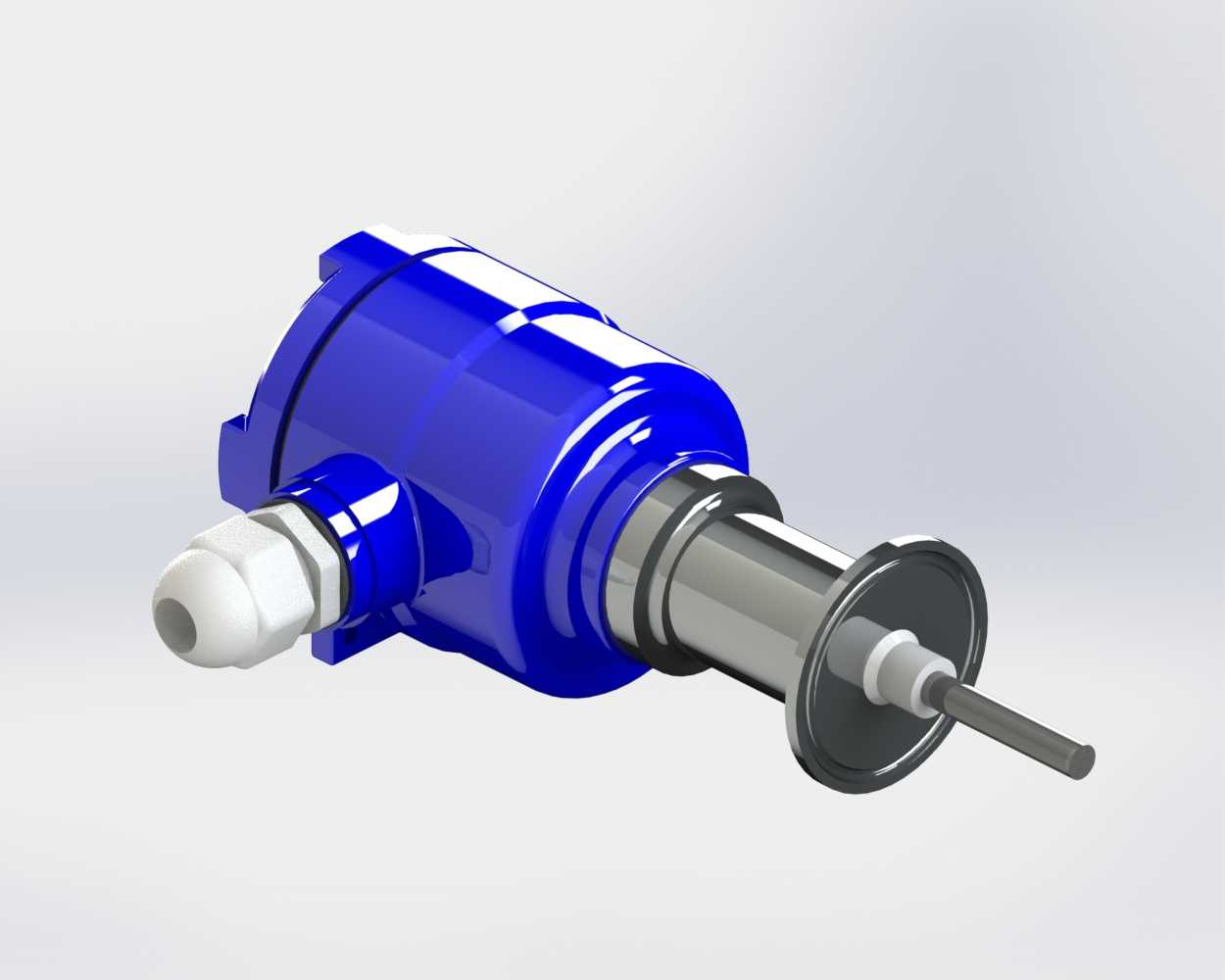

　　从结构设计来看，主体外壳采用回转式密封结构，蓝色防护壳体做了加厚筋条处理，既提升了壳体的抗冲击能力，也能在户外、潮湿车间等多尘多水的工况下，满足IP65以上的防护等级要求，避免内部电路受水汽、粉尘侵蚀。侧置的电缆接头采用格兰头密封结构，接线完成后可锁紧电缆外皮，既防止线缆受外力拉扯脱落，也能阻断外部水汽沿线缆间隙进入壳体内部。探杆部分采用阶梯轴设计，靠近安装法兰的位置做了多层密封槽结构，安装时可搭配适配的密封垫圈，在1.6MPa的常规管路压力下不会出现介质渗漏问题。前端的检测探头做了圆滑过渡处理，减少探杆插入管路后对介质流态的干扰，避免在探头位置形成涡流影响检测精度，同时也能减少介质中固体颗粒对探头的冲刷磨损，延长元件使用寿命。

　　安装边界方面，该型号适配1.5英寸的标准工艺接口，探杆插入深度为50mm，安装时需要根据管路内径调整插入位置，保证检测端处于管路中心流道区域，避开管壁附近的流态紊乱区；安装法兰与管路接口的同轴度需要控制在0.2mm以内，避免探杆倾斜导致密封面受力不均出现渗漏，同时也能防止探杆受介质长期冲刷产生额外振动。壳体部分的外径控制在合理范围，安装后周边预留30mm以上的操作空间即可满足接线、日常维护的需求，不需要额外预留过大的安装位置，适配多数紧凑布局的工艺管路改造场景。

　　实际选型应用时，需要结合管路内介质的特性确认探头材质兼容性，针对腐蚀性介质需要更换对应材质的探头护套，避免长期使用出现探头腐蚀失效；接线时需要将屏蔽层单独接地，减少车间内变频器、大功率电机产生的电磁干扰对检测信号的影响，保证输出信号的稳定性。日常维护过程中，可在停产检修间隙将探杆抽出，清理探头表面附着的介质结垢、纤维缠绕物，避免附着物覆盖检测端面导致检测数据出现偏差，清理时注意不要划伤探头检测面，避免影响检测精度。

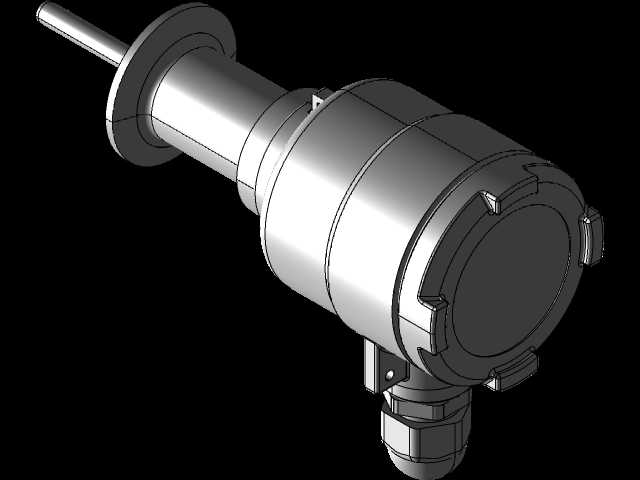

　　这类插入式传感装置的结构设计充分考虑了工业现场的实际安装与使用需求，没有多余的冗余结构，所有结构特征都围绕密封可靠性、检测精度、安装便捷性三个核心需求展开，三维建模过程中需要重点关注安装密封面的尺寸公差、探杆与壳体的同轴度参数，这些尺寸直接影响后续实际装配的密封效果与检测稳定性，建模时需要严格按照实际安装接口尺寸绘制，避免出现安装干涉、密封失效的问题。
