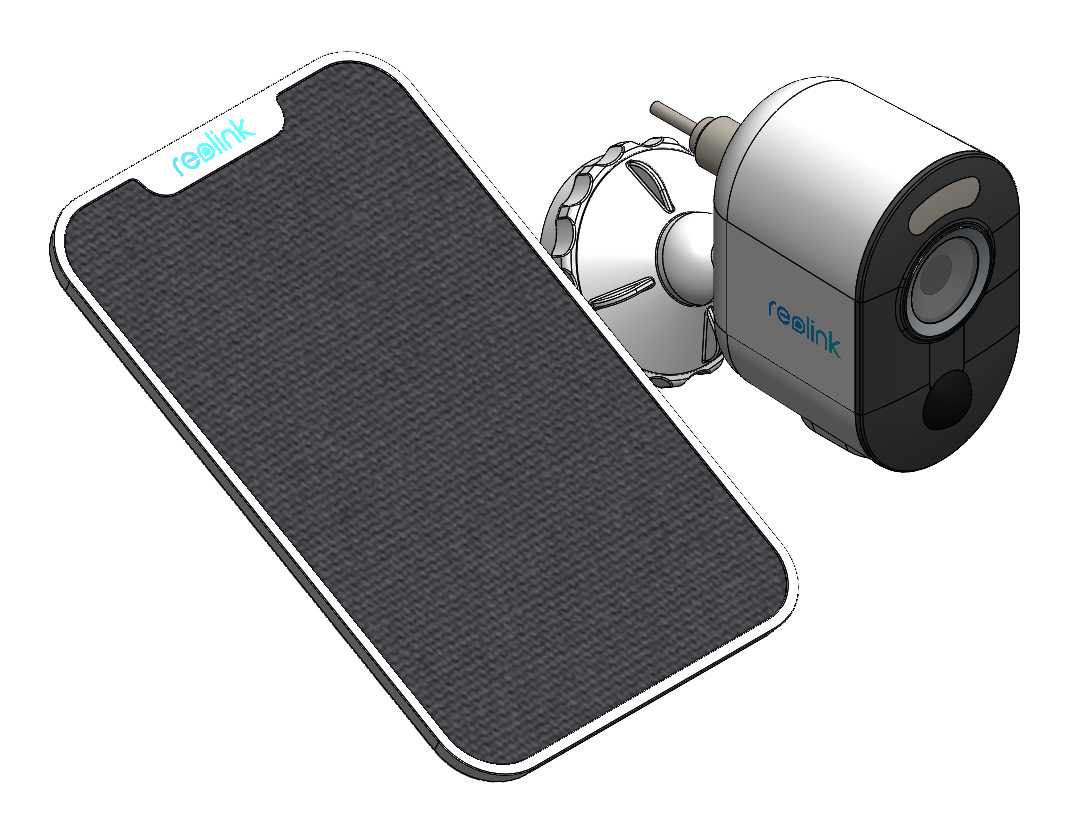

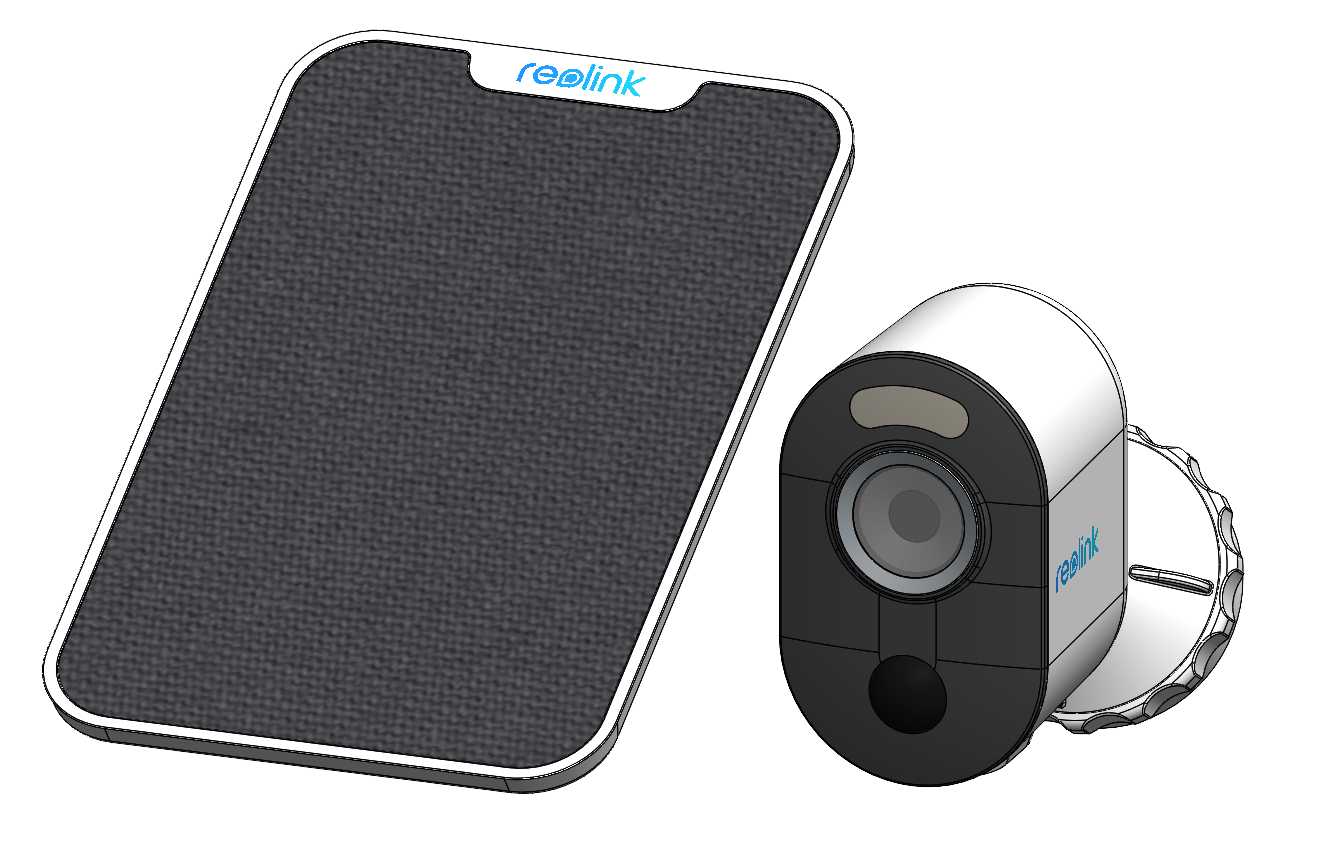

带太阳能板的户外智能监控摄像头结构设计

　　这套三维结构完整还原了户外太阳能供电监控设备的整套装配关系，建模过程中优先考虑了户外部署场景下的安装适配性与结构可靠性，没有做多余的外观美化修饰，所有结构特征都对应实际量产产品的功能需求。从实际应用场景来看，这类设备主要部署在无外接市电的户外区域，比如庭院周界、农场边角、工地临时围挡、偏远园区的外围点位，不需要布设供电线路，依靠太阳能板的光电转换就能维持长期运行，省去了布线施工与后期换电池的维护成本，对零散点位的安防覆盖适配性很强。

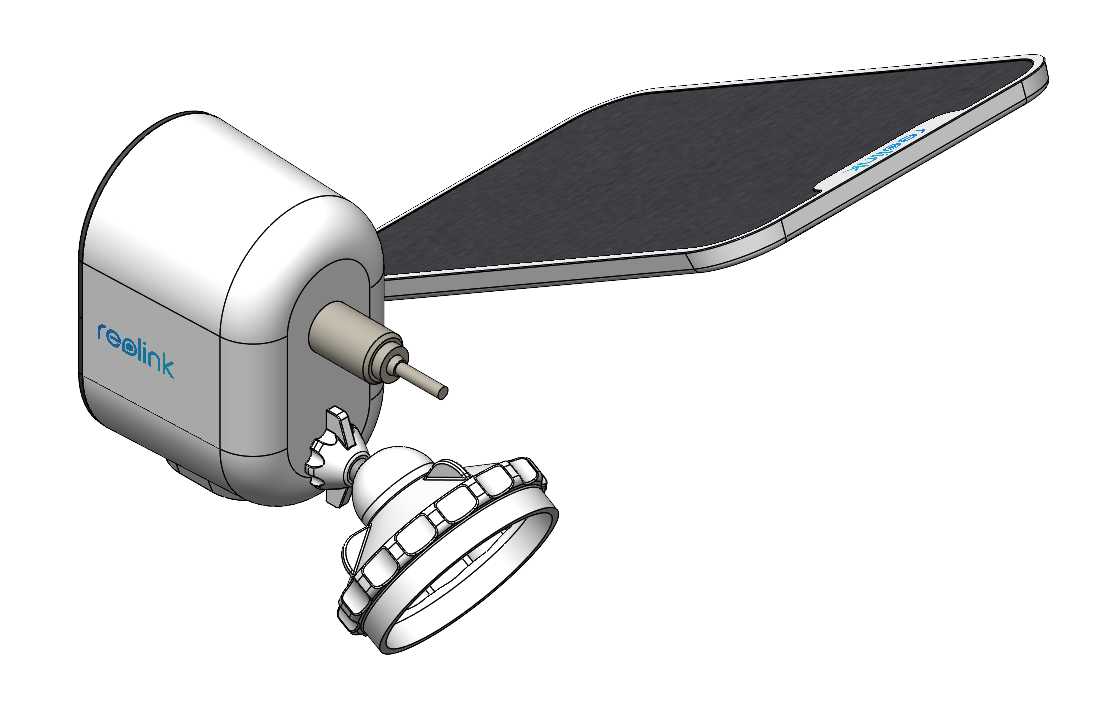

　　设备分为太阳能采集板与摄像主机两个独立功能模块，两者通过可调节角度的支架连接，建模时完整保留了铰接结构的转动间隙与限位特征，实际安装时可以根据部署点位的纬度、季节太阳高度角调整太阳能板的俯仰角度，保证日均受光时长最大化，避免固定角度导致的充电效率不足问题。摄像主机部分采用椭圆柱式的紧凑外形，镜头端做了内凹的沉台设计，既可以减少户外雨水直接冲刷镜头表面，也能在一定程度上避免侧面杂光直射镜头产生眩光，主机外壳的上下合模缝做了错位止口结构，对应实际产品的IP级防水要求，防止雨水从拼接缝隙渗入内部电路。

　　主机背部的安装底座保留了快装卡扣结构，实际安装时可以先将固定底座通过膨胀螺丝固定在墙面、杆体等安装载体上，再将主机对准卡扣推入即可完成固定，不需要在高空作业时反复拧动固定螺丝，降低户外安装的操作难度。太阳能板部分采用圆角矩形的薄型结构，边框做了圆弧过渡，没有尖锐棱角，既可以减少户外风阻，也能避免安装过程中划伤操作人员，板体表面的受光区域做了微凹的沉面设计，对应实际产品表面的钢化玻璃保护层，边框与受光面的衔接处做了微小的导水斜度，雨天积水可以顺着斜度自然流下，不会在板面积留形成水渍影响受光效率。

　　建模时对两个模块的连接走线做了隐藏式结构处理，太阳能板的输出线缆从铰接转轴的中心通孔穿过，接入摄像主机的充电接口，外部没有裸露的走线，既避免户外长期日晒导致线缆老化开裂，也能防止人为拉扯破坏供电线路。从安装边界来看，摄像主机的底座安装孔位间距符合常规户外监控支架的通用尺寸，既可以搭配自带的太阳能板支架安装，也可以单独适配市面上常见的壁装、杆装监控支架，替换原有普通监控摄像头，不需要重新打孔布设线路。主机镜头端的红外补光模块与光敏传感器的位置做了精准对位，补光灯位于镜头下方的沉孔内，夜间补光时不会因为灯珠位置过高产生镜头反光，保证夜间成像的清晰度。设备的整体结构没有多余的突出部件，外壳所有拼接处都做了平滑过渡，不容易在户外积留灰尘、鸟粪等杂物，减少后期清洁维护的频率。建模过程中对两个模块的配重做了合理的结构分配，太阳能板的重心落在铰接转轴的中心线上，调整角度后不会因为自重产生下垂偏移，长期使用也不会出现角度移位的问题。主机内部的电池仓结构在模型中也做了对应预留，电池位于主机下半部分，降低整体重心，安装后稳定性更好，不会因为大风天气产生晃动。
