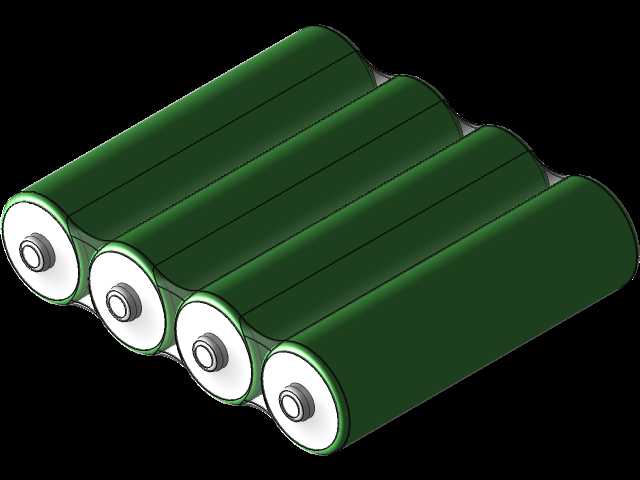

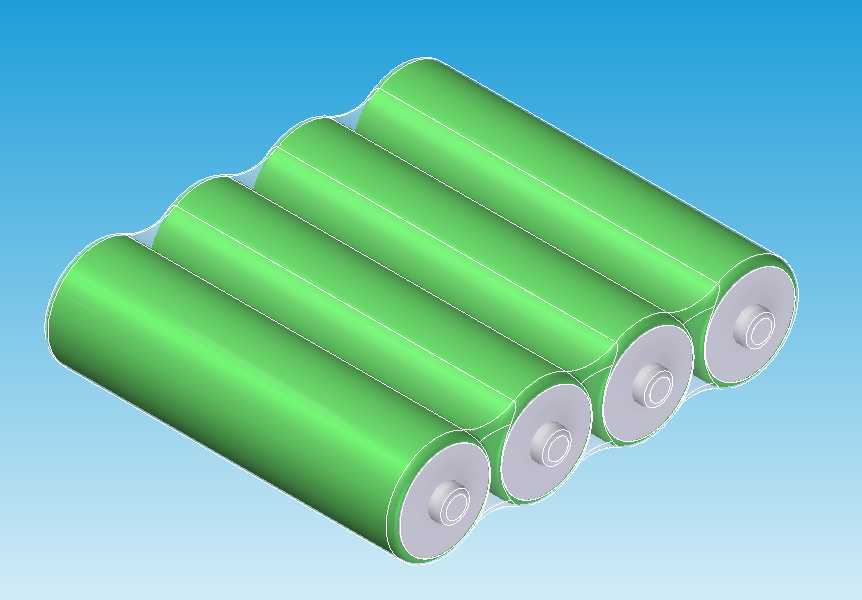

四节组合式密封AA电池组结构设计

　　在便携电子设备、小型工业检测仪器、户外手持作业终端的供电结构设计中，成组排布的密封AA电池是应用范围极广的供电载体，不同于单颗电池的独立使用场景，多颗组合的电池结构需要兼顾排布紧凑性、绝缘防护性、接触可靠性以及后期维护更换的便利性，本次呈现的四节并排密封AA电池结构，正是针对小空间内多电芯串联/并联供电场景完成的结构设计。从实际应用场景来看，这类四节并排的电池结构常被用在手持工业测温仪、便携式数据采集终端、小型户外照明设备、低功耗无线传感节点的供电仓内，这类设备的内部安装空间通常呈狭长型排布，单排四节的布局能够最大化利用设备内部的狭长空间，避免多排堆叠带来的仓体厚度增加问题，适配手持设备的握持人体工学要求。

　　从功能特性来看，该电池组采用单排紧密排布的结构，每颗电池为带塑料密封外壳的AA规格电芯，电芯外壳的密封结构能够避免电芯在高低温交变环境下出现电解液渗漏问题，同时塑料密封层可以在电芯与安装仓内壁之间形成绝缘缓冲层，减少设备跌落、振动工况下电芯外壳与金属仓壁的摩擦剐蹭，降低绝缘层破损引发的短路风险。设计过程中，首先需要确定单颗AA密封电池的外形尺寸基准，常规AA电芯的直径为14mm左右，带塑料密封层后的直径公差控制在±0.2mm范围内，单颗电芯的长度控制在50mm左右，四节并排排布时，相邻电芯的中心距需要结合密封层的壁厚进行设定，既要保证相邻电芯之间无挤压干涉，又要尽可能缩小整体排布宽度，避免占用过多安装空间；本次设计中相邻电芯采用相切排布的方式，电芯之间预留0.1mm的装配间隙，既能够满足装配时的公差补偿需求，又能将整体排布宽度控制在最小范围内。在安装边界的考量上，该电池组的整体外形为长方体切角结构，四个电芯的圆柱面在排布后形成的整体轮廓，宽度方向为四倍电芯直径加上装配间隙，长度方向与单颗电芯长度一致，厚度方向与单颗电芯直径一致，能够直接适配对应规格的电池仓安装槽，安装时不需要额外增加固定支架，依靠电池仓内壁的限位筋即可完成电芯的径向固定，电芯两端的电极接触端采用凸起式金属触点设计，正极触点的凸起高度控制在0.8mm，负极平面度公差控制在0.1mm以内，能够保证与电池仓内的接触弹片形成稳定的电气连接，避免振动工况下出现接触不良、供电中断的问题。

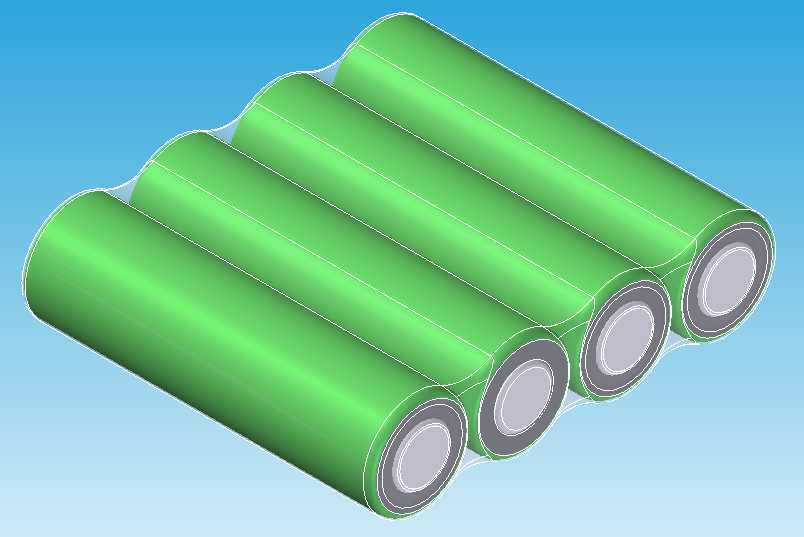

　　从结构细节来看，每颗电芯的塑料密封层在电极端做了收口处理，密封层边缘包裹住电芯金属外壳的端部边缘，避免金属外壳外露与相邻电芯或者仓壁形成导电通路，密封层表面做了细微的防滑纹理处理，既能够增加电芯与仓壁之间的摩擦力，减少电芯在仓内的窜动，又能在更换电芯时增加手部与电芯的摩擦力，方便取出电芯。在设计思路上，并没有采用额外的塑料支架将四颗电芯固定为一个整体模组，而是保留了单颗电芯的独立密封结构，这样设计的优势在于后期维护时可以单独更换某一颗性能衰减的电芯，不需要整体更换整个电池组，降低使用成本；同时独立密封的结构也能避免单颗电芯出现故障时波及相邻电芯，提升供电系统的整体可靠性。

　　针对不同的供电电压需求，该排布结构既可以通过端部的接触弹片串联连接获得6V供电电压，也可以通过并联连接获得1.5V大电流供电能力，适配不同设备的供电参数要求，结构本身不需要做任何改动，只需要调整电池仓端部接触弹片的接线方式即可完成适配，具备较强的通用性。在实际装配验证中，该结构的装配公差累积能够控制在0.3mm以内，完全适配常规注塑电池仓的尺寸公差要求，不需要额外的修模调整即可完成顺利装配；在振动测试工况下，模拟设备1米高度跌落、10-2000Hz频率扫频振动后，电芯无移位、触点无松脱、供电无中断，能够满足工业级手持设备的可靠性要求。另外，该结构的密封外壳采用耐低温ABS材质，能够在-20℃到60℃的环境温度范围内保持结构强度，不会出现低温脆裂、高温软化的问题，适配户外作业设备的宽温域使用需求。
