TGK2120SC1Z密封式继电器结构设计

　　在低压电气控制回路的选型与结构设计工作中，这类带定时功能的密封式功率继电器，是暖通控制、工业加热设备、小型动力负载通断场景里的常用核心器件，很多刚接触电气结构设计的工程师容易把它和普通中间继电器混淆，实际上二者的负载承载能力、安装固定逻辑、触点防护等级都有明显区别。从实际应用场景来看，这款器件主要面向需要固定延时通断的交流负载回路，比如商用空调的压缩机电容预充回路、小型工业烘箱的加热管延时供电、户外充电桩的散热风机延时关停，这类场景的共性是负载启动电流偏大，工作环境存在一定的温湿度波动，普通敞开式继电器的触点容易积灰氧化，长期运行会出现接触电阻过大、触点烧蚀的问题，而这款采用全密封塑壳结构的继电器，能很好适配这类非洁净工业环境的使用需求。

　　从功能特性上拆解，这款继电器集成了固定延时逻辑，不需要外接额外的时间继电器模块，就能实现上电后120秒内的触点状态切换，常开、常闭触点独立排布，主触点可承载20A的接通电流与15A的分断电流，适配230V 50/60Hz的常规交流供电回路，触点端与线圈端的电气间隙满足VDE、cULus的安规要求，爬电距离留足了余量，不需要额外加装绝缘隔板就能满足低压成套设备的安规检测要求。很多工程师在选型时容易忽略触点的载流降额问题，实际上在环境温度超过40℃的密闭电控箱内，这款继电器的持续载流能力需要做0.8左右的系数降额，这点在结构布局时要提前考虑，不要把它紧贴发热量大的可控硅或者整流桥安装，避免塑壳受热变形影响内部触点动作精度。

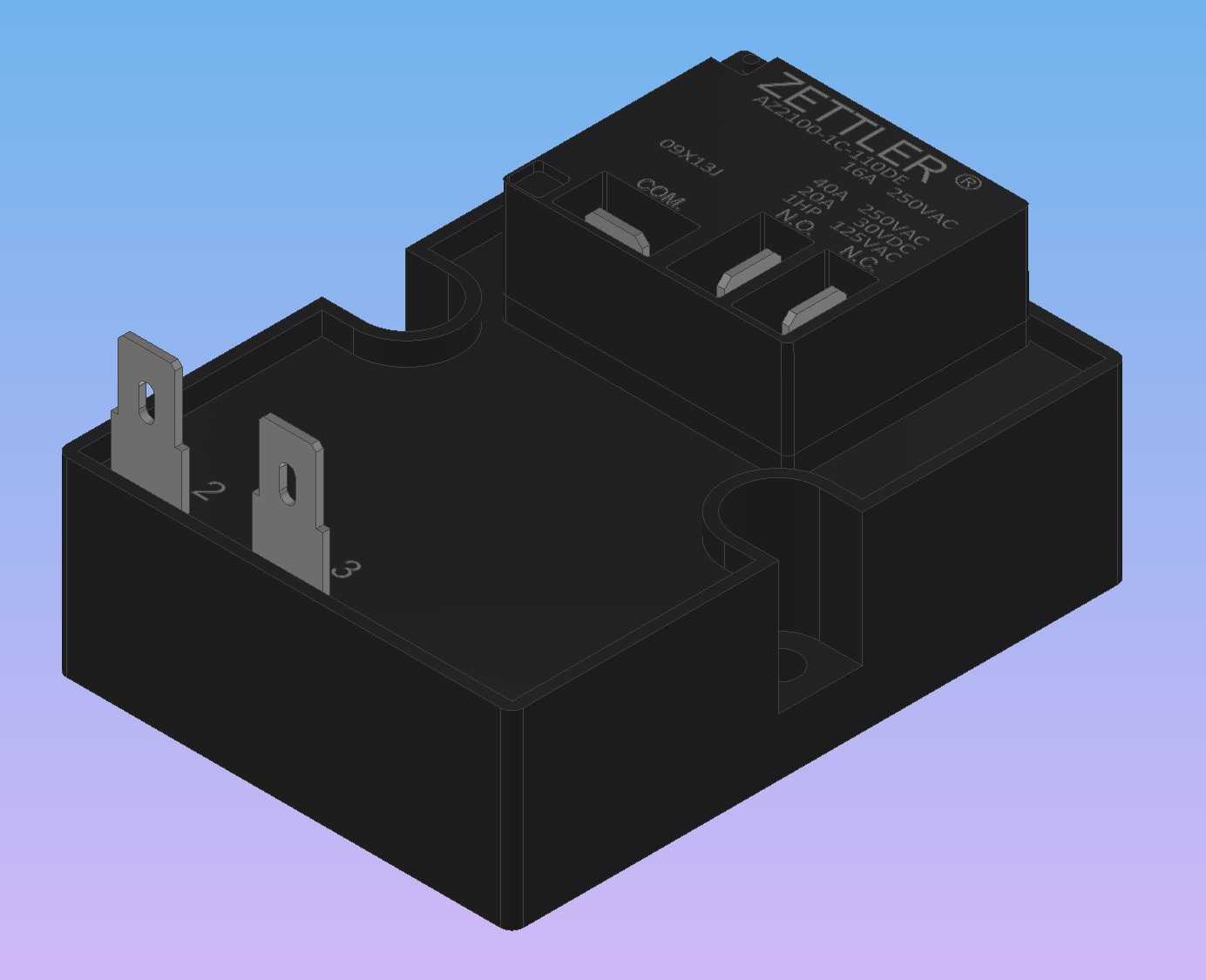

　　从设计思路层面看，这款继电器的外壳采用阻燃PBT材质注塑成型，外壳接缝处做了超声波焊接密封，能阻挡粉尘、凝露侵入内部触点机构，底部的安装固定位做了两个半圆定位缺口，既可以用螺丝穿过缺口做硬固定，也可以搭配标准DIN导轨卡扣做导轨安装，适配不同电控箱的安装需求。顶部的快插接线端子采用0.8mm厚的镀锡铜片，端子间距做了8mm的安全间距，适配6.3mm规格的标准插簧，接线时不需要额外做绝缘护套处理，插簧插接到位后就能满足IP20的防触电要求。线圈引脚与主触点引脚做了分区排布，线圈侧的小电流接线端和主回路的大电流接线端之间有凸起的塑料隔筋，能避免接线时导线毛刺跨接造成短路故障，这个细节设计在批量装配时能减少很多接线失误带来的售后问题。

　　关于外形尺寸与安装边界，这款继电器的主体外形为方正塑壳结构，整体长度方向的安装孔中心距为42mm，宽度方向的安装边界为30mm，主体高度不含接线端子为27mm，算上顶部插片端子的总高度为35mm，在做电控箱布局时，继电器上方需要预留至少15mm的接线操作空间，侧面距离其他器件需要留足5mm的散热间隙，不要紧贴线槽或者走线架安装，避免插接线时操作空间不足导致导线压接不牢。底部的安装面做了1mm的凸起定位筋，安装时能卡在安装板的定位槽内，避免设备运输过程中继电器出现移位，插片端子的插拔力控制在30N-50N之间，既不会因为震动导致插簧脱落，也不会因为插拔力过大造成现场接线困难。

　　在三维建模过程中，要重点还原插片端子的位置度公差，端子的倾斜角度不能超过1°，否则会出现插簧无法顺利插接的问题，外壳的脱模斜度控制在1.5°，和实际注塑件的工艺参数保持一致，安装孔的位置公差要控制在±0.1mm以内，避免装配时出现安装孔错位的问题。内部的磁路机构虽然在外部模型中不需要完全还原，但外壳表面的标识凹槽、品牌标识的位置要和实物保持一致，方便做装配干涉检查时快速识别器件方向，避免装配时把继电器的触点方向装反，导致控制逻辑出错。很多新手建模时容易忽略接线端子的倒角细节，实际上插片端部的15°导向倒角是影响插簧装配效率的关键结构，建模时还原这个细节，才能让后续的虚拟装配验证更贴近实际生产场景。
