开门式电气面板柜体结构三维设计

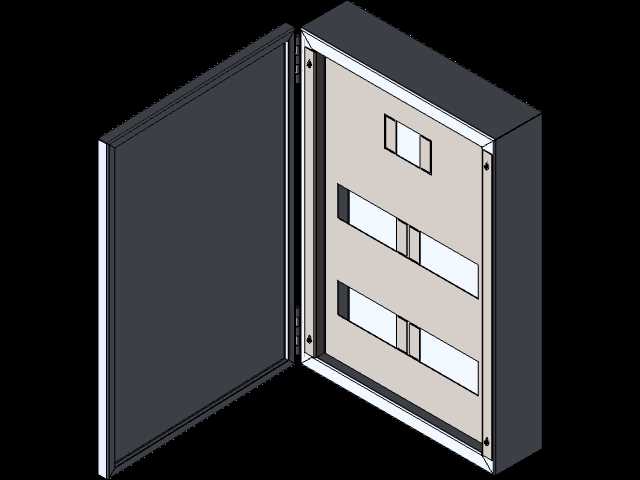

　　这款开门式电气面板柜体，是工业配电场景里非常常见的终端配电承载结构，日常在车间动力配电、楼宇低压配电、小型设备集成电控配套场景里都能见到同类结构的身影。从结构设计逻辑来看，采用单开门侧铰接的布局，是为了兼顾柜体封闭防护性能与内部元器件的检修操作便利性，门体与柜体主体通过侧边的铰接点位连接，开合过程中不会与周边安装空间内的桥架、管线产生干涉，这一点在前期建模阶段就已经做了开合行程的干涉校验，避免实际安装后出现门体无法完全打开、操作空间不足的问题。

　　柜体内部的面板预留了三组分段式的安装窗口，不同尺寸的窗口对应不同规格的电气元件安装需求，最上方的小尺寸窗口一般用来布置状态指示灯、小型按钮或者数显仪表，中间和下方的长条形窗口则用来布置断路器、漏电保护开关、端子排这类常规配电元件，窗口的边框做了折边强化处理，既可以提升面板局部的结构强度，避免元件安装后出现面板变形，也能给元件安装提供定位基准，减少现场安装时的尺寸核对工作量。

　　从安装边界的角度考虑，这类柜体的背部预留了壁挂安装的固定点位，建模时已经按照常规壁挂柜体的安装孔位标准做了孔位布局，安装时只需要在墙面或者安装支架上对应位置打膨胀螺栓即可固定，不需要额外做安装转接件。柜体的侧边做了封闭的折边结构，既可以提升柜体整体的抗扭刚度，避免运输或者安装过程中出现柜体变形，也能形成基础的防护结构，阻挡日常环境里的灰尘、飞溅杂物直接进入柜体内部，适配大部分室内干燥配电场景的防护需求。

　　设计过程中，门体与柜体的配合间隙做了均匀化处理，闭合后整体缝隙保持一致，既不会因为间隙过小出现开关门卡滞，也不会因为间隙过大影响防护效果。门体内侧没有做多余的冗余结构，预留了足够的空间用来布置走线槽、二次回路引线，不会因为门体开合拉扯内部接线。柜体内部的安装面板采用可拆卸式的设计逻辑，实际生产时可以先在面板上完成所有电气元件的预装接线，再整体装入柜体内部，大幅提升现场装配的效率，也方便后期维护时整体拆下面板进行元件更换。

　　从实际使用的角度出发，这类柜体的深度尺寸控制在常规低压配电柜体的常用范围内，既可以容纳常规厚度的微型断路器、端子排等元件，也不会因为深度过大占用过多的安装空间，在墙面安装时不会过度突出墙面，减少车间或者通道内的磕碰风险。柜体的边角处做了小圆弧过渡处理，避免加工、安装、检修过程中尖锐边角划伤操作人员，符合电气设备结构设计的安全规范要求。

　　建模过程中对所有的折弯、铰接、安装点位都做了参数化关联，如果后续需要调整柜体的高度、宽度或者窗口尺寸，只需要修改对应参数就能快速生成新的结构模型，不需要重新从零开始建模，能够适配不同配电容量、不同元件配置的定制化需求。比如当需要增加回路数量时，可以直接调整内部面板的窗口数量与尺寸，同步调整柜体整体高度，门体与柜体的配合结构、铰接点位、安装孔位都可以通过参数关联自动更新，大幅提升同系列产品的设计效率。

　　在结构强度校核层面，柜体的板材厚度选用常规电控柜体的通用厚度，通过折边结构的强化，在满装电气元件的情况下，柜体不会出现明显的挠度变形，壁挂安装后长期使用也不会出现柜体下垂、门体闭合不严的问题。门体上没有预留多余的开孔，用户可以根据实际使用需求自行加装门锁、观察窗等配件，基础模型预留了足够的改装余量，不需要对主体结构做破坏性修改就能完成功能拓展。
