圆形板载电池备份RTC实时时钟模块

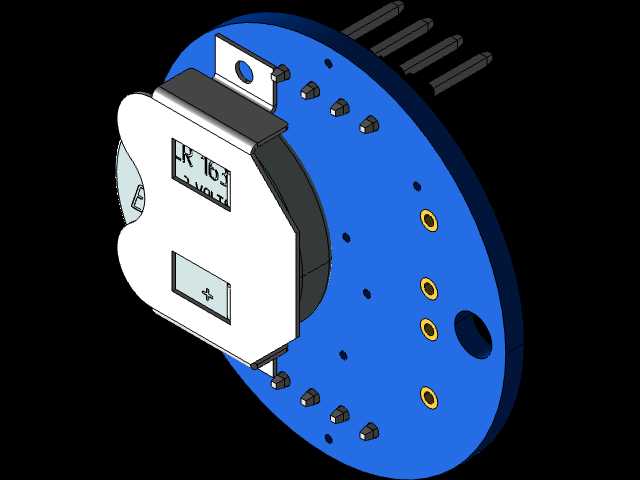

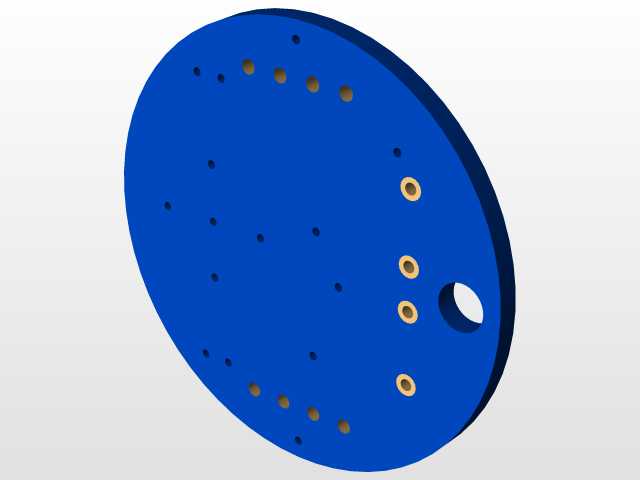

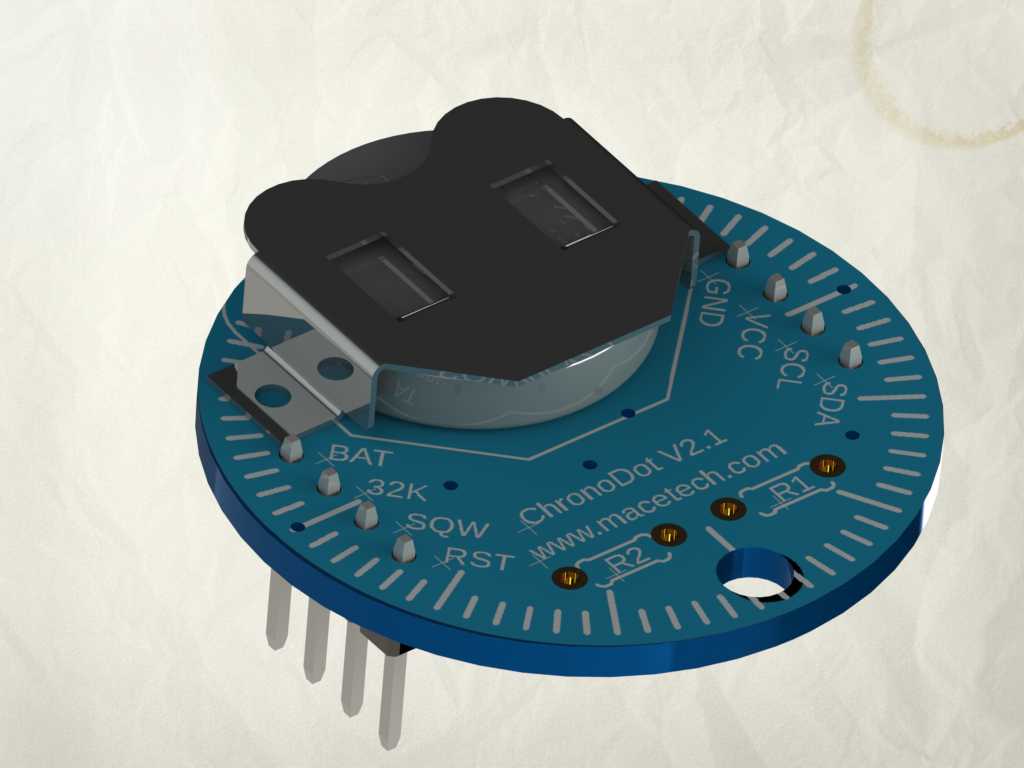

　　这款圆形RTC实时时钟模块，是嵌入式电子系统里常用的精准计时功能部件，核心作用是在主系统断电的场景下，依靠板载的纽扣电池持续维持计时运行，避免设备重启后出现时间数据丢失、计时基准错乱的问题，在工业控制终端、物联网采集节点、小型智能穿戴设备、离线数据记录装置里都有非常广泛的应用。从结构设计来看，模块采用圆形PCB作为承载基体，这种外形设计主要是适配圆形安装腔体的装配需求，比如嵌入到圆形仪表壳体、管道检测探头的端部空间里，不会像方形板那样出现边角干涉的问题，板边预留的半圆弧定位缺口，是装配时的防呆定位结构，安装时对准壳体上的定位凸台就能快速摆正位置，不会出现引脚错位插反的情况。

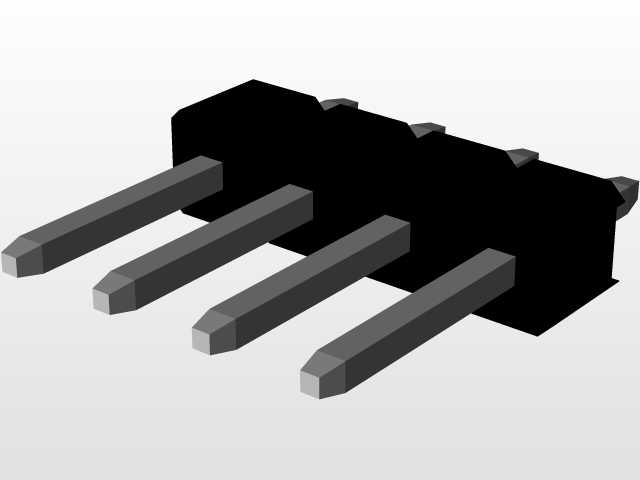

　　板载的纽扣电池座采用卡扣式结构，电池装入后通过金属弹片压紧接触，不需要额外焊接固定，后期更换电池时只需要拨开卡扣就能取出旧电池，维护操作十分便捷，电池座的金属固定片同时兼顾了电池正极导通和结构压紧的作用，减少了板上额外的连接部件，压缩了整体的装配高度。模块的引出引脚采用直插式排针设计，引脚排布在板体的一侧，分别对应电源、地、I2C通讯时钟、I2C通讯数据、复位、32K时钟输出、电池检测等功能引脚，这种单侧排布的方式适合插装在主板的直插槽位上，焊接或者插接装配时不需要在主板上预留多侧的走线空间，能有效缩小主板的占用面积。

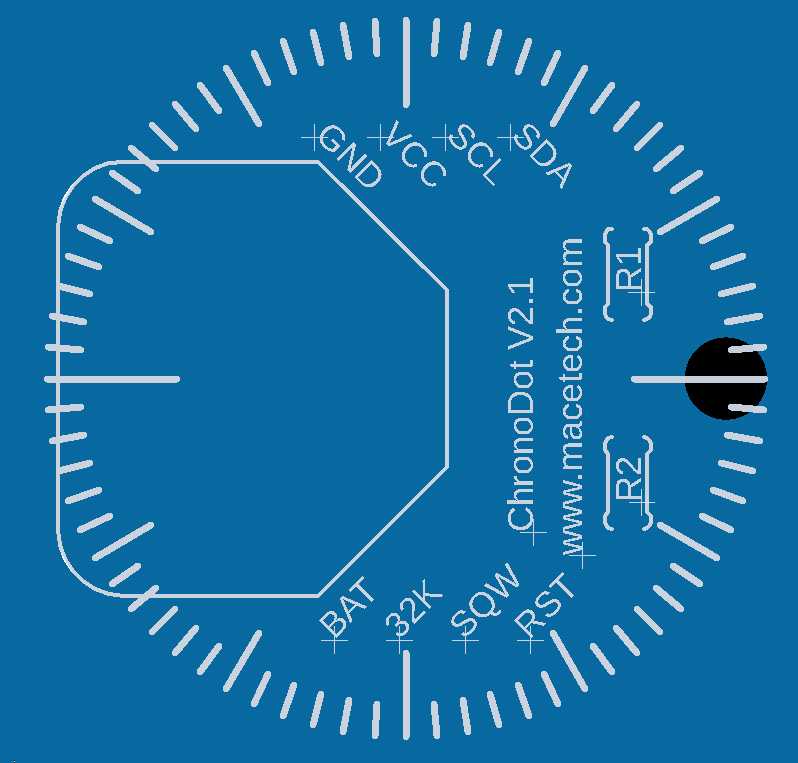

　　PCB板面上的丝印标识清晰标注了每个引脚的功能定义，还有版本标识和功能分区标记，焊接装配时作业人员可以直接对照丝印确认引脚定义，不需要额外查阅接线图纸，能降低装配阶段的接线错误率。板上的计时芯片周边布置了匹配的阻容元件，32K晶振紧贴芯片放置，缩短了高频时钟信号的走线长度，减少信号传输过程中的干扰和衰减，保证计时精度的稳定性。从安装边界来看，模块整体的最大外径适配常见的纽扣电池尺寸，整体厚度控制在电池叠加PCB板的最小高度范围内，安装时只需要预留对应直径的圆形沉台空间，沉台深度略大于模块整体厚度即可，引脚伸出长度适配常规2.54mm间距的排针座高度，插装后板体和主板之间的间隙刚好满足焊接后的绝缘距离要求，不需要额外增加绝缘垫片。

　　在实际使用场景中，这类模块不需要依赖主系统的持续供电，当主系统断电时，板载电池会自动切换为计时芯片供电，维持内部的时间寄存器持续运行，电流消耗控制在微安级别，单颗纽扣电池可以支撑数年的离线计时需求，不需要频繁更换电池。模块的I2C通讯接口可以和绝大多数主流的主控芯片直接兼容，不需要额外设计电平转换电路，只要按照标准I2C时序就能读取内部的时间数据，在做嵌入式设备开发时，可以直接把这个模块集成到计时功能单元里，不需要从零开始设计RTC电路，能大幅缩短产品的开发周期。结构设计上充分考虑了量产装配的便利性，所有贴片元件都布置在PCB的同一面，过回流焊的时候只需要单次过炉就能完成全部贴片元件的焊接，排针和电池座作为后焊插件，也可以通过波峰焊一次性完成焊接，不需要额外的手工补焊工序，能有效提升量产阶段的装配效率。板边的刻度式丝印除了装饰作用外，还可以在安装时作为角度对齐的参考标记，当模块需要和壳体上的指示标记对齐时，可以直接对照刻度调整安装角度，不需要额外的角度测量工具。
