贴片式功率电感电子元器件三维结构

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片功率电感是DC-DC电源回路、信号滤波回路里不可替代的被动磁性元件，这类器件的三维建模精度，直接影响到SMT产线的钢网开孔设计、器件干涉检查、整板EMC仿真的边界条件设置准确性。做这类器件的三维结构设计时，首先要明确实际应用中的安装约束：常规贴片功率电感采用表贴焊盘与PCB连接，建模时需要严格还原焊盘的伸出长度、引脚共面度公差，避免在PCB装配仿真时出现虚焊、器件翘起的误判；磁芯部分的外形轮廓要匹配实际料号的最大包络尺寸，包括顶部丝印区域的凹凸特征、磁芯倒角的圆弧半径，这些细节在高密度板卡布局时，直接决定了与周边电容、屏蔽罩的安全间隙是否合规。

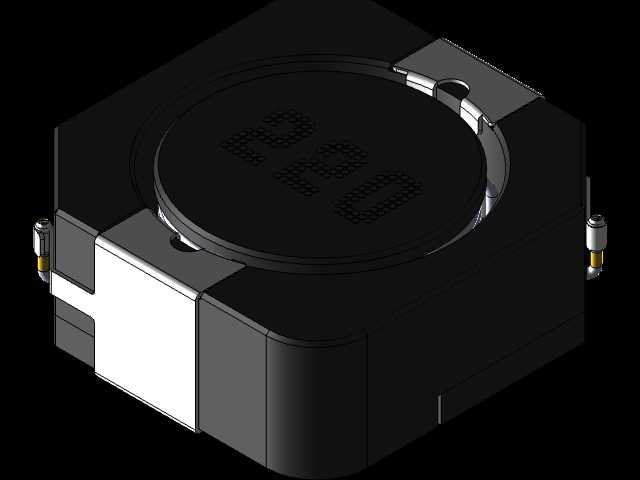

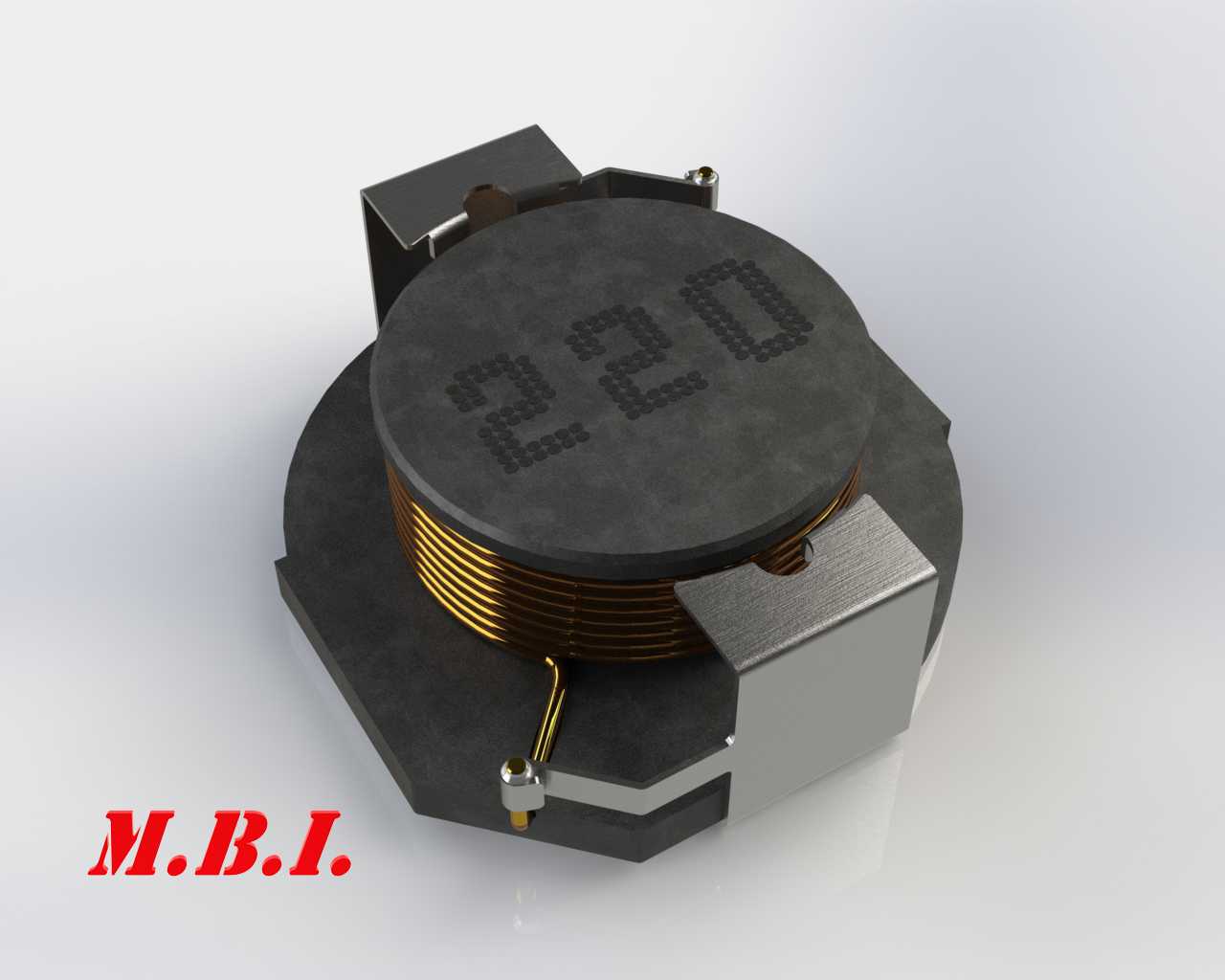

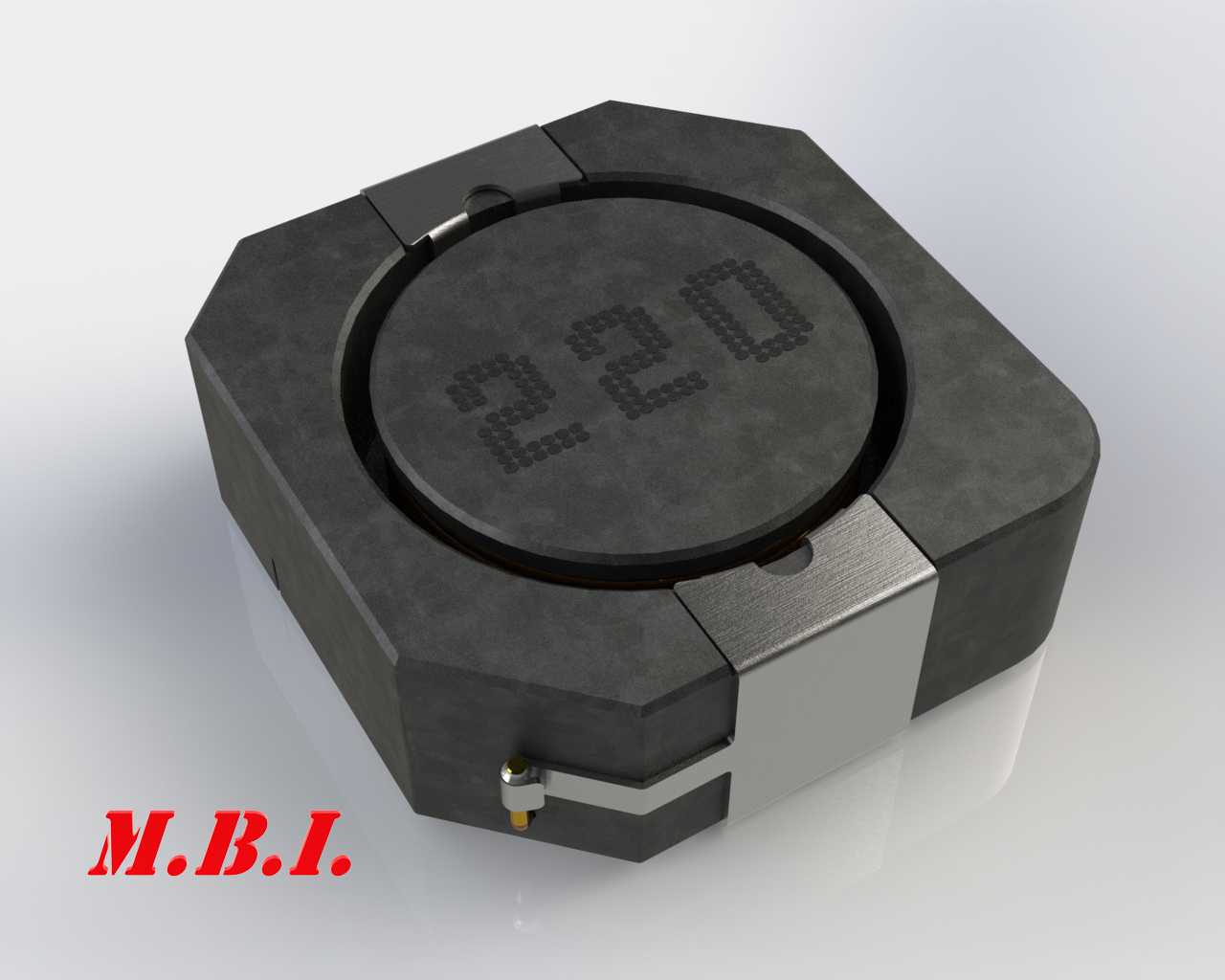

　　从功能结构来看，这类贴片功率电感的核心由屏蔽磁罩、绕制线圈、贴片端子三个部分组成，建模时不能只做外观包覆，要还原内部线圈的绕制层数、线径对应的螺旋升角，以及线圈端头与金属端子的焊接连接结构——很多工程师在做电源回路热仿真时，往往忽略线圈与端子的接触电阻对应的发热区域，就是因为模型只做了外观，没有还原内部导电通路的实际结构。磁芯部分的建模要区分不同材质的结构边界，比如屏蔽式功率电感的外围磁罩是闭合磁路结构，和开放磁路的工字电感不同，模型里要体现磁罩与底部磁芯的装配贴合面，这部分的间隙参数会直接影响磁路仿真的漏感计算结果。

　　在实际选型匹配中，不同电流等级的贴片功率电感，线圈的线径、绕制匝数、磁芯的厚度都有差异，建模时要对应常规料号的尺寸梯度：比如小电流等级的器件整体高度更低，焊盘间距更窄，大电流规格的端子厚度更大，磁芯的侧边会做切边处理来增加爬电距离。安装边界的处理上，要考虑SMT回流焊过程中的器件偏移公差，模型里的焊盘外延尺寸要比器件本体的金属端子宽出0.1-0.2mm，匹配实际生产中的焊盘设计规范；同时器件顶部的丝印字符要做凹陷或者凸起的实体特征，而不是单纯的贴图，这样在做整机装配的外观检查、AOI检测路径仿真时，能更贴近实际生产的检测场景。

　　很多刚接触电子结构建模的工程师，容易把贴片功率电感做成简单的圆柱加方块的组合，忽略端子的折弯角度、磁芯底部的避让槽——实际器件的磁芯底部会有微小的凹槽，用来容纳线圈端头的焊接点，避免焊接后焊锡凸起导致器件贴装不平，这个细节如果在模型里遗漏，做整板装配的干涉检查时，就会误判器件与PCB表面的间隙，导致实际生产时出现贴装高度超差的问题。另外，在做板级抗震仿真时，端子的折弯R角、磁芯与端子的粘接面结构都是重要的仿真输入，模型里还原这些细节，才能准确计算器件在振动工况下的焊点应力，提前规避车载、工控类产品在长期振动环境下的焊点开裂风险。这类贴片器件的三维模型，核心价值不是外观展示，而是为PCB布局、生产工艺、可靠性仿真提供准确的数字孪生依据，每一处结构特征的还原，都要对应实际生产、应用中的工程需求，不能为了建模省事省略关键的装配、功能结构。
