5050规格LED照明控制装置结构设计

　　壳体侧面设置了多组平行的散热槽，这些槽道的排布方向顺着设备工作时的空气自然对流方向设计，能够在不额外增加散热风扇等主动散热部件的前提下，提升壳体内部功率元件的热量散出效率，避免长时间满负载工作时内部元件积热导致的性能衰减、寿命缩短问题。壳体一侧预留了输入输出线缆的出线位，配套的接插件采用防呆结构设计，装配时无需额外核对针脚定义，即可快速完成线缆对接，能有效降低现场安装的错接概率，接插件与壳体衔接处做了限位台阶，线缆拉扯时外力会作用在壳体结构上，不会直接传递到内部电路板的焊盘位置，避免长期拉扯导致的焊盘脱落、线缆脱焊故障。这款5050规格LED照明控制装置，主要面向低压LED灯带、灯条的配套调控场景，在商用展柜照明、家居氛围灯组、户外装饰亮化等场景中都有广泛适配空间，核心作用是对接前端供电回路与后端LED负载，完成供电转换、灯光模式切换、亮度调节等核心功能，保障LED光源稳定工作的同时，满足不同场景下的灯光效果调控需求。从结构设计层面来看，整体采用盒式封闭壳体布局，主体壳体为矩形注塑结构，边角做了圆弧过渡处理，既避免装配过程中锐边划伤操作人员，也能减少安装使用过程中磕碰造成的壳体破损。

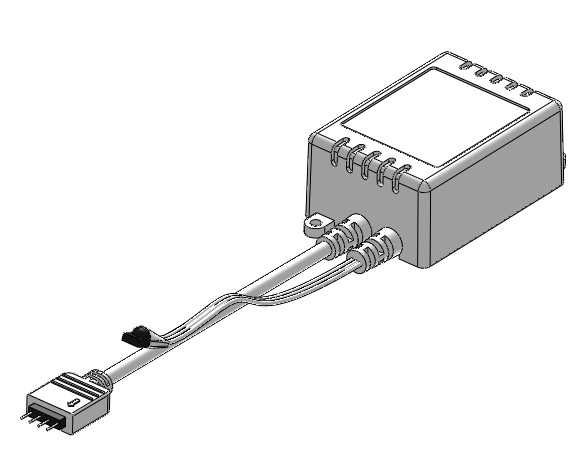

　　壳体端部设置了带安装孔的固定耳，安装孔的孔径适配常规自攻螺丝与膨胀螺丝的尺寸，安装时既可以通过固定耳将装置固定在墙面、设备柜体内壁，也可以配合扎带将其绑定在灯架、走线槽旁，适配不同安装场景的固定需求，固定耳与主体壳体为一体化注塑成型，连接处做了加厚加强筋处理，能够承受常规安装力度下的扭力与拉力，不会出现固定耳断裂的问题。装置的出线线缆分为输入供电线与输出控制线两组，输入线缆对接前端低压直流供电回路，输出线缆对接5050规格LED灯组的接线端，线缆长度预留了足够的装配余量，能够满足常规安装场景下的布线距离需求，线缆外皮采用耐弯折的柔性材质，在需要经常调整灯组位置的场景下，反复弯折也不会出现线芯断裂、外皮破损的问题。

　　从内部结构的布局逻辑来看，功率变换元件、控制芯片、接线端子分别排布在电路板的不同区域，功率元件靠近壳体散热槽的位置，能够借助壳体的热传导将热量快速导出，控制芯片区域远离功率元件的发热区，避免高温影响芯片的工作稳定性，接线端子区域靠近壳体出线位，缩短内部接线的走线长度，减少线缆弯折带来的装配难度。壳体的上下盖采用卡扣加螺丝的双重固定方式，日常维护时拆开螺丝即可打开壳体检查内部元件，卡扣结构能够在螺丝未锁紧时保持上下盖的初步定位，方便装配作业，合盖后接缝处做了错位挡边设计，能够阻挡日常使用中的灰尘、飞溅水滴进入壳体内部，适配多尘、轻微潮湿的安装环境。

　　在安装边界尺寸上，主体壳体的长宽高比例适配常规电器安装空间，不会占用过多的布线槽或柜体内部空间，固定耳的位置处于壳体端部，安装时不需要在设备主体周围预留过多的操作空间，仅需在接线侧预留足够的线缆弯折空间即可完成装配与后期维护操作。这款控制装置的结构设计充分考虑了LED照明配套场景的实际使用需求，从安装便利性、运行可靠性、维护便捷性多个维度做了针对性的结构优化，能够适配不同场景下5050规格LED灯组的控制配套需求，结构细节的处理贴合低压电器的实际使用工况，没有冗余的结构设计，在保障结构强度与功能完整性的前提下，尽可能压缩了整体体积与制造成本。
