XL4016大功率200W电源转换模块结构设计

　　在工业控制板卡集成、小型机电设备供电改造、实验室测试平台搭建这类场景里，大电流降压供电的稳定性一直是结构设计阶段需要优先考量的点，这款XL4016规格的200W功率电源模块，就是针对这类直流降压需求做的结构落地设计。从实际使用的角度看，这类模块常被嵌入到小型工控设备的内部供电仓、户外便携检测仪器的电源回路、DIY数控设备的动力供电支路里，承担把较高压直流输入转换为负载适配低压直流的作用，200W的额定功率覆盖了多数小型执行器、控制板卡、传感模组的供电需求，不需要额外拆分供电回路就能带动单路大功率负载。

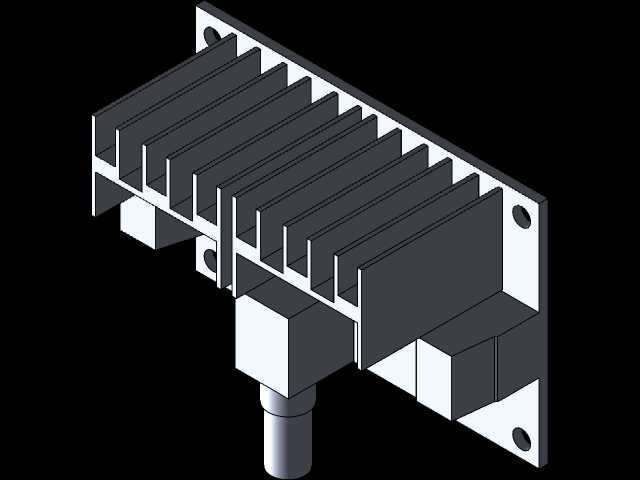

　　设计阶段最先敲定的是散热结构的布局，因为200W功率下开关管的持续发热如果不能及时导出，很容易触发过热保护甚至烧毁元件，所以直接把散热鳍片作为模块的主体承载结构，鳍片采用等间距平行排布的方式，鳍片厚度和间距经过匹配，既保证自然对流下的空气流通通道足够，也控制整体重量不会过大，鳍片基板直接和内部功率器件的发热面贴合，减少热传导路径上的热阻。安装固定位直接做在散热鳍片的侧边法兰上，法兰上预留三个对称分布的安装孔，孔位的边距、孔径都适配常用的M3规格螺丝，不管是直接锁在设备的金属壳体上利用壳体辅助散热，还是固定在内部的绝缘安装支架上，都不需要额外做转接件，安装边界的尺寸控制也考虑了小型设备内部的紧凑空间，不会和周边的电容、接线端子产生结构干涉。

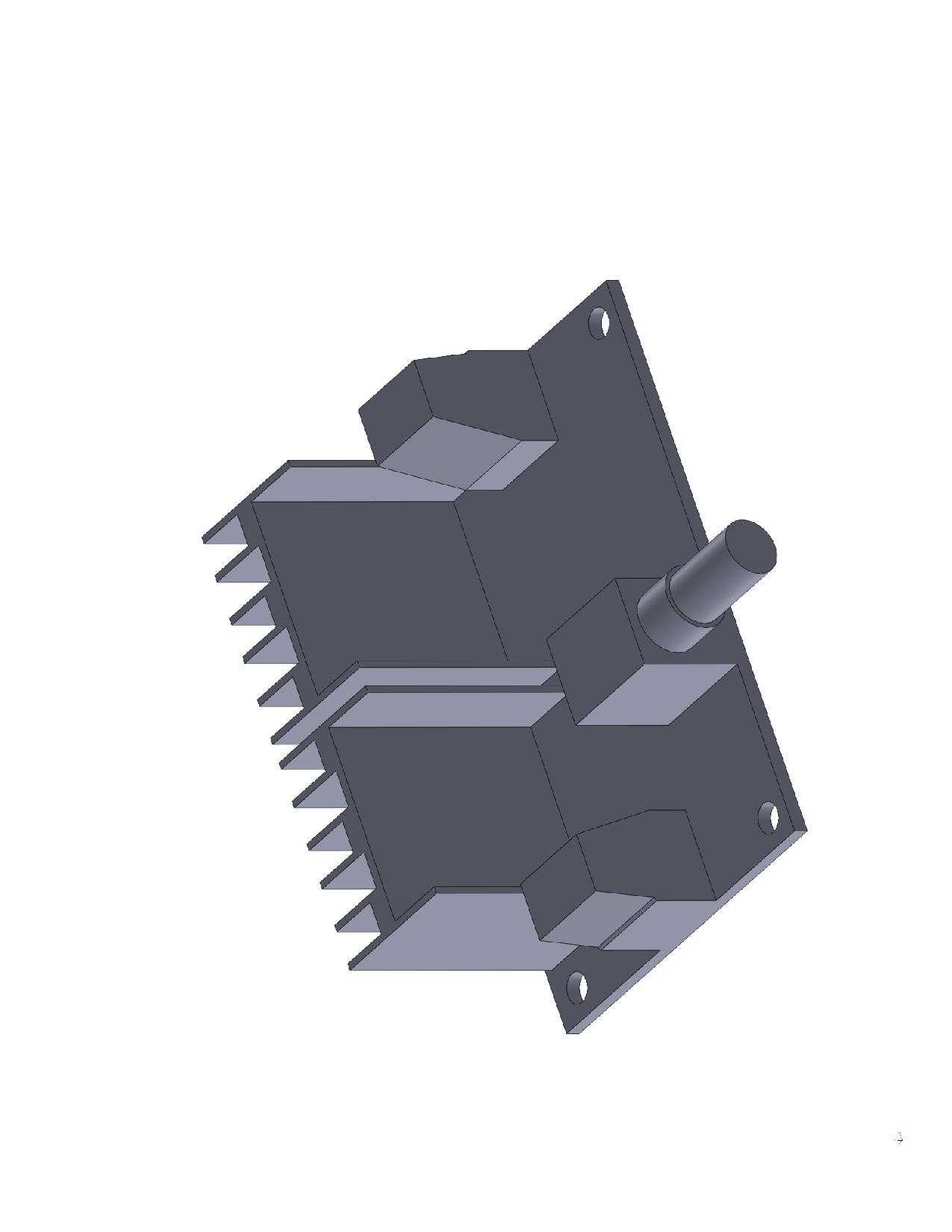

　　模块的接线端采用侧出式的圆柱接头设计，接头位置避开散热鳍片的通风路径，接线操作时不需要拆卸散热结构就能完成线束插拔，接头的固定座和散热主体之间做了绝缘隔离，避免高压输入端和散热金属之间出现爬电距离不足的问题。模块的功率元件全部布置在散热基板和鳍片围合的内侧空间，外部没有裸露的带电触点，既可以避免安装过程中金属碎屑掉落造成短路，也能在多尘的工业环境下减少积灰对电路的影响。

　　从结构适配性来看，这款模块的外形轮廓方正，没有外凸的易损结构，在做设备内部布局时，可以直接贴装在设备壳体的内壁金属面上，借助壳体进一步扩大散热面积，提升长时间满负载运行的稳定性；如果是用在开放式的测试平台上，依靠自身的鳍片散热也能满足额定功率下的持续工作需求，不需要额外加装散热风扇，减少了供电回路的故障点。设计时也考虑了批量生产的装配便利性，所有元件的排布都预留了自动化贴装和后续手工焊接的操作空间，散热鳍片和电路基板的固定采用卡扣加螺丝的双重固定方式，即使在有振动的移动设备上使用，也不会出现散热结构松动移位的问题。

　　在实际选型适配时，需要注意模块的安装孔位周边要预留至少5mm的安全间隙，避免和周边的高压走线产生接触，同时鳍片的通风方向最好和设备内部的空气流动方向保持一致，最大化自然散热的效率。模块的输出端接线柱的载流能力匹配200W功率下的最大电流，不需要额外更换接线端子就能满足满负载的载流要求，接线柱的固定强度也能承受常规设备布线时的拉扯力，不会出现接线松脱的情况。
