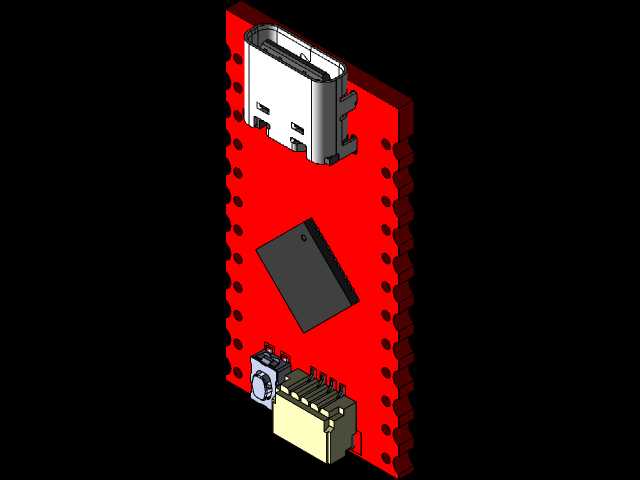

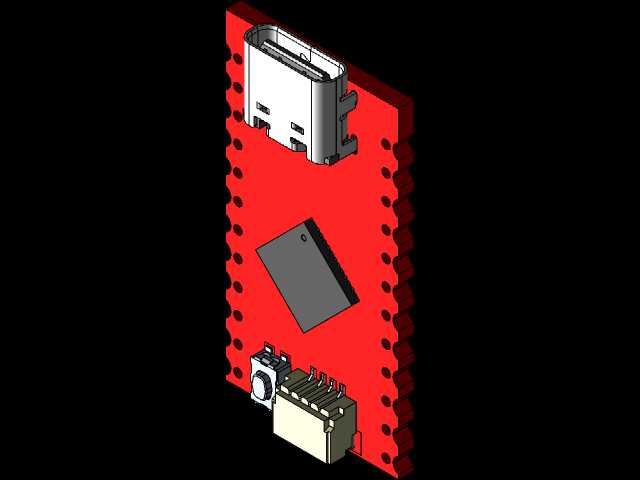

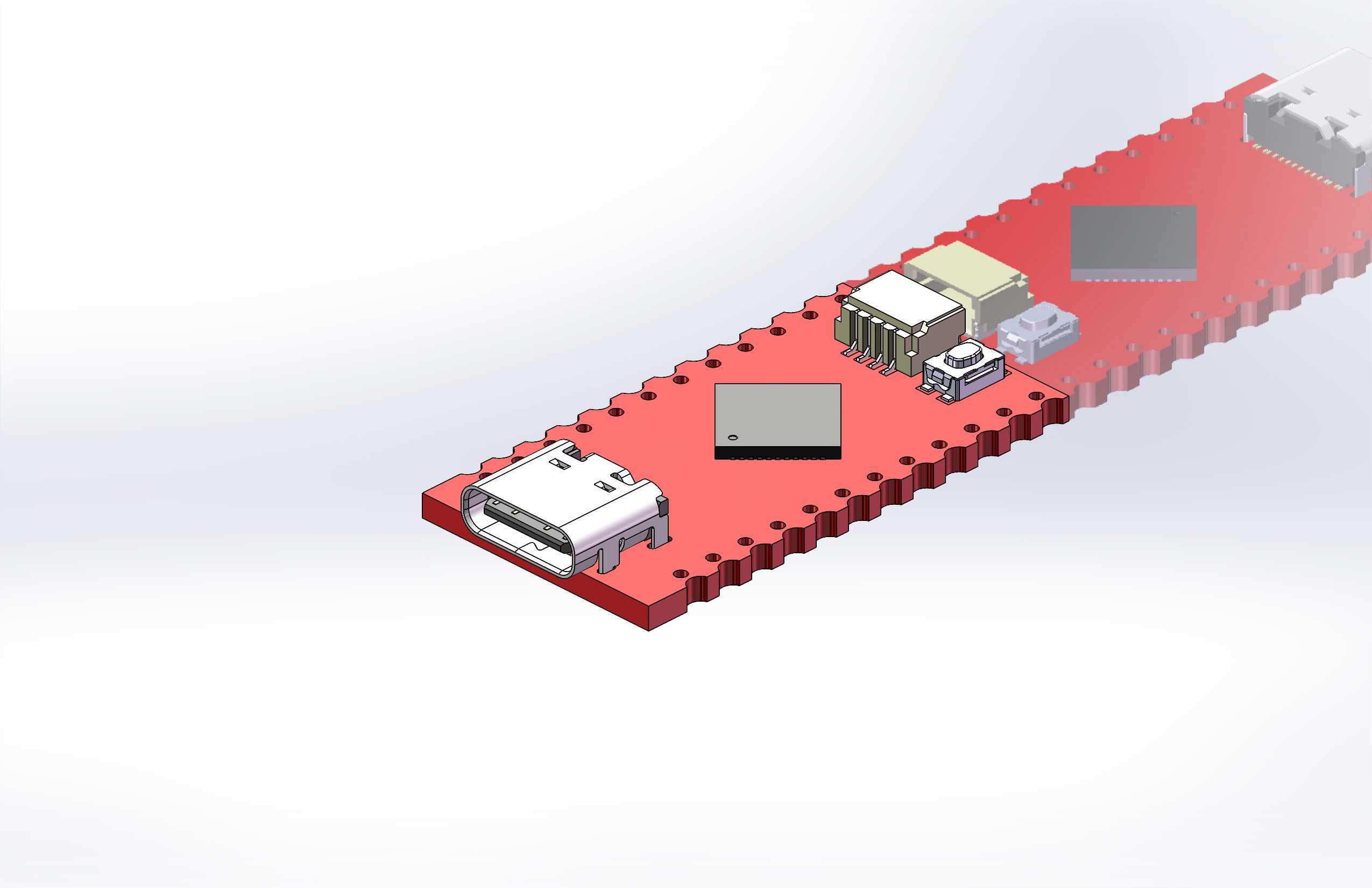

Sparkfun Quiic Pro Micro开发板三维结构

　　板载的复位按键采用侧贴轻触开关，按键触发面朝向PCB侧边，在设备组装完成后，不需要拆开外壳就可以通过侧边预留的小孔直接触发复位，适配封闭外壳内的操作需求，避免了传统顶贴按键需要在外壳顶面开孔影响外观整体性的问题。Quiic接口采用标准的1.0mm间距卧式针座，接口朝向与Type-C接口保持同侧，在做外接传感器扩展的时候， Quiic连接线可以顺着侧边走线，不会在PCB上方堆叠线材占用垂直空间，对于内部垂直空间有限的薄型设备来说，这种接口布局能有效压缩整机的堆叠厚度。在嵌入式原型开发、小型智能设备搭建的场景里，这类集成了Quiic接口的Pro Micro开发板，是很多硬件工程师做快速验证时的常用核心模块。不同于常规直插版本的最小系统板，这个版本的结构设计充分考虑了小型化项目的安装需求，板载的Type-C接口采用沉板贴装的结构设计，接口端面与PCB边缘齐平，在做外壳适配的时候不需要额外预留接口突出的冗余空间，外壳开口可以直接贴合PCB侧边做齐平设计，大幅降低小型手持设备、穿戴式原型的外壳设计难度。

　　主控制芯片采用QFP封装贴装在PCB正面中心区域，芯片周边预留了0.8mm的走线路由空间，在做结构干涉检查的时候，只要保证芯片上方1.2mm的净空区域，就不会出现元器件与外壳筋位碰撞的问题，这个净空尺寸也刚好适配常见的0.8mm壁厚外壳加0.4mm加强筋的结构设计，不需要额外调整外壳筋位的布局。PCB四周采用半孔工艺设计，所有IO引脚全部引出到板边，既可以直接焊接排针用于面包板调试，也可以通过半孔直接焊接在载板上做嵌入式集成，两种使用场景下的安装边界都做了兼顾：焊接排针使用时，排针底部与PCB底面齐平，整体安装高度从PCB底面到排针顶部为12.5mm，适配标准面包板的插拔高度；直接贴片焊接在载板上时，PCB底面与载板之间只需要预留0.3mm的焊盘高度，整体堆叠厚度可以控制在2.0mm以内，满足高密度集成的需求。

　　从设计思路来看，这个开发板的结构完全围绕快速原型开发的实际痛点做优化：传统开发板经常出现接口朝向不合理导致走线混乱、按键位置不合理导致组装后无法操作、安装孔位缺失导致固定困难的问题，这款板型在PCB四个角预留了2.0mm直径的安装孔，孔中心距离板边2.5mm，可以直接用M2螺丝固定在设备内部的支撑柱上，不需要额外做固定支架，安装孔周边没有布置高大元器件，螺丝锁附的时候不会出现与周边元器件干涉的问题。在做设备内部布局的时候，需要注意板载的Type-C接口金属外壳有接地处理，安装时要避免与其他金属结构件直接短路，接口的插拔力方向沿PCB平面方向，固定支撑柱的位置要尽量靠近接口端，避免频繁插拔数据线的时候导致PCB变形。

　　板上的电源指示LED布置在Type-C接口旁侧，透过外壳上的小型透光孔就可以观察供电状态，不需要额外加导光结构，进一步简化外壳的设计流程。对于做小型智能硬件开发的结构工程师来说，这个三维模型可以直接导入到装配体中做干涉检查，提前验证接口位置、安装孔位、元器件高度与外壳结构的匹配度，减少打样后出现结构干涉的返工概率，尤其是在做紧凑型设备的堆叠设计时，精准的元器件高度模型可以帮助工程师合理分配每一层的空间，避免因为元器件尺寸估算错误导致整机厚度超标。
