丹佛斯高压压力开关结构设计

　　在制冷系统、液压站、工业流体管路的压力保护回路设计中，压力开关是不可或缺的核心保护元件，本次拆解呈现的丹佛斯ACB系列高压压力开关，是面向商用制冷、热泵机组、中低压液压回路开发的常闭型压力保护部件，主要用于监测系统高压侧压力，当压力超过设定阈值时自动切断控制回路，避免压缩机、泵体等核心动力部件因超压运行出现密封击穿、壳体爆裂、绕组烧毁等不可逆故障。

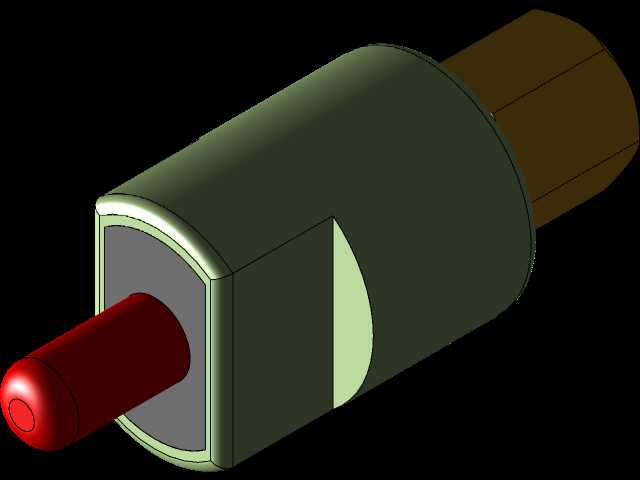

　　从结构设计逻辑来看，这款压力开关采用了分体式模块化布局，下半部分为黄铜材质的外螺纹连接段，采用SAE 1/4"与7/16"-20 UNF双规格适配接口，可直接匹配制冷系统常用的紫铜扩口管路、液压系统的卡套式接头，无需额外加装转换接头，黄铜材质的抗腐蚀特性可适配R125、R134A、R410A、R513A等多种主流制冷工质，以及常规矿物液压油、合成冷冻机油介质，不会出现长期使用后的接口锈蚀、密封溶胀问题。连接段上方的主体壳体采用增强型工程塑料模压成型，相比传统金属壳体重量降低60%以上，同时具备优良的绝缘性能，可直接将开关本体安装在带电部件附近，无需额外加装绝缘隔离垫片，壳体侧面做了平面切边设计，方便安装时用扳手夹持定位，避免拧紧过程中壳体跟转导致内部微动开关错位。顶部的红色按钮为手动复位操作端，当系统压力触发开关断开后，必须待系统压力回落至安全区间后，手动按下该按钮才能重新接通控制回路，这种设计可避免故障未排除时设备自动重启带来的安全隐患，红色的高辨识度配色也方便运维人员快速识别复位位置，在昏暗的设备机房内也能快速定位操作点。

　　从参数匹配与安装边界来看，这款开关的高压断开阈值设定为42bar，复位回差为9bar，也就是当系统高压侧压力升至42bar时开关触点断开，压力降至33bar时才允许手动复位，这个回差区间的设计可避免系统压力在阈值附近波动时出现触点频繁通断的拉弧问题，有效延长触点使用寿命，触点额定负载为250V/6A，可直接驱动中小型压缩机的交流接触器线圈，无需额外加装中间继电器，简化控制回路布线。安装时需要注意，开关必须垂直向上安装，红色复位按钮处于竖直朝上的位置，倾斜角度不能超过15°，否则会影响内部压力感应膜片的动作精度，接口拧紧力矩需控制在18-22N·m之间，力矩过大会导致黄铜螺纹滑牙、内部密封座变形泄漏，力矩过小则会出现工质渗漏问题。开关整体的径向最大尺寸不超过30mm，顶部按钮高出壳体表面12mm，安装时需要在按钮上方预留至少20mm的操作空间，方便运维人员按压复位，同时要避免安装在管路振动过大的位置，若管路振动加速度超过5g，需要额外加装减震支架固定开关本体，防止长期振动导致内部触点松脱、接线端子断裂。

　　在三维建模过程中，需要重点还原几个核心配合特征：一是黄铜连接段的外螺纹牙型与密封锥面，扩口密封面的角度公差需要控制在±0.5°以内，才能保证与管路接头的密封可靠性；二是主体壳体与黄铜底座的扣合位置，该处采用超声波焊接工艺，建模时要预留0.3mm的焊接溢料槽，避免焊接后出现外形尺寸超差；三是顶部复位按钮与壳体导向孔的配合间隙，单边间隙控制在0.1-0.15mm之间，既保证按钮按压顺畅无卡滞，又能防止灰尘、水汽进入壳体内部腐蚀微动开关元件。对于设备选型人员来说，这款开关适合用在额定制冷量5-20匹的商用空调、冷冻机组，以及最高工作压力不超过40bar的中小型液压站、润滑系统中，选型时需要确认系统最高工作压力比开关断开阈值低10%以上，避免长期处于临界压力状态导致开关提前疲劳失效，同时要确认适配的工质类型与密封件材质兼容，防止出现密封溶胀泄漏问题。
