四位嵌入式红色数码显示模块结构设计

　　做设备面板布局的时候，数显模块的安装适配一直是结构工程师容易踩坑的环节，这款四位七段显示模块的结构设计，刚好覆盖了工业设备面板数显的多数通用需求。先从实际应用场景说，这类四位七段显示单元，常见于小型温控仪表、直流电源面板、小型计数设备、台式检测仪器的前端显示区域，用来输出0-9的阿拉伯数字，部分段码组合还能实现简单的字母符号显示，满足设备参数读取、计数结果展示、状态数值反馈的基础需求，不需要复杂点阵驱动的场景下，七段显示的辨识度、驱动简洁度都远高于点阵屏，强光下的可视性也比普通LCD屏更有优势。

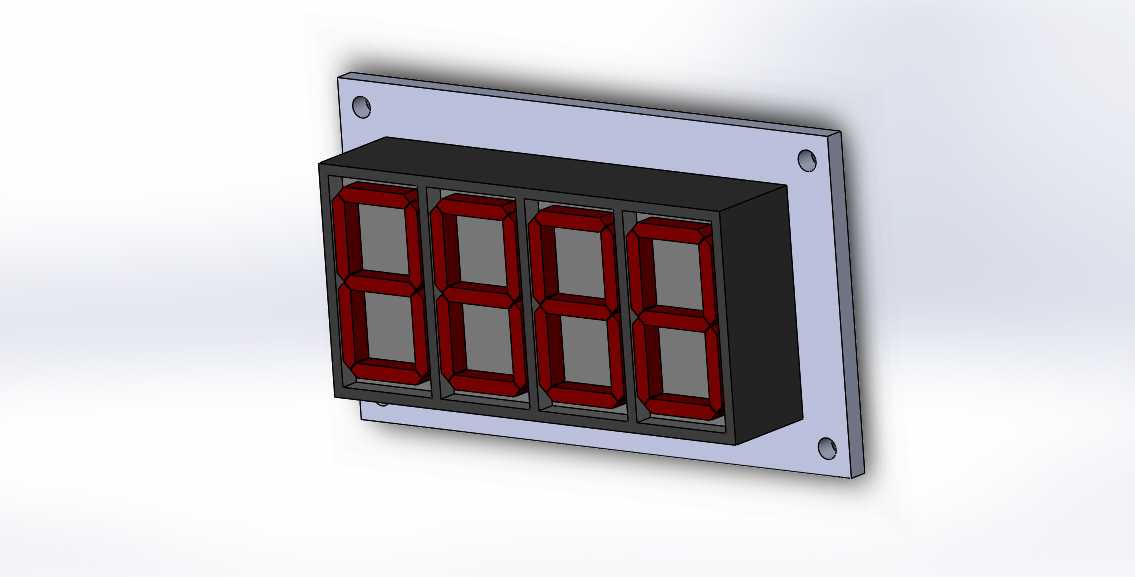

　　从结构设计思路来看，这款模块采用了前装面板式的安装逻辑，外围带一体式安装法兰边，法兰边上预留了四个对称的安装固定孔，对应面板开孔后可以从正面直接嵌入，通过螺丝或者卡扣完成固定，不需要在设备内部预留额外的固定支架，能大幅压缩面板后方的安装空间，适合内部布局紧凑的小型台式设备、嵌入式控制单元。显示区域的黑色遮光罩做了下沉式设计，每一位数码管的段码区域都做了独立的遮光隔腔，能避免相邻位的段码光线串扰，红色发光段码和黑色遮光腔体的高对比度设计，能让操作人员在3-5米的常规操作距离下快速读取数值，哪怕车间环境光线偏强，也不会出现反光看不清数值的问题。

　　安装边界的尺寸设计上，法兰边的外轮廓尺寸比面板开孔单边大出2mm左右，嵌入后能完全遮盖开孔的毛边，对面板加工的公差容忍度更高，不需要开孔边缘做额外的打磨处理；模块主体的嵌入深度控制在合理范围，后方预留的引脚焊接区域不会和设备内部的PCB板、走线槽产生干涉，法兰边的厚度做了减薄处理，安装后突出面板表面的高度不到3mm，不会出现突兀的凸起，也能避免日常操作中磕碰损坏显示面。显示段码的笔画宽度做了优化，既不会因为笔画太细导致远距离识别困难，也不会因为笔画太粗让相邻段码出现视觉粘连，四位数字的间距符合常规数显的阅读习惯，长时间读取数值也不容易产生视觉疲劳。

　　功能特性层面，这款模块的结构设计兼容常规共阴、共阳的四位七段数码管安装位，遮光罩和后方的PCB安装槽做了定位卡扣，组装的时候不需要额外打胶固定，数码管对位准确，不会出现段码偏移、显示缺段的装配问题；外围的安装法兰采用耐冲击的硬质工程塑料材质，日常擦拭面板、轻微磕碰都不会出现开裂变形，黑色遮光部分添加了抗UV成分，长期在有光照的车间环境下使用也不会出现发黄变色的问题，能长期保持显示区域的对比度。另外模块的边角都做了R0.5的圆角处理，安装的时候不会划伤操作人员的手部，也不会刮坏面板表面的喷涂层。

　　在实际选型适配的时候，这类结构的显示模块可以直接替换同安装尺寸的老旧数显单元，不需要重新修改面板开孔尺寸，也不用调整内部PCB的安装位置，对于旧设备的数显部分升级改造非常友好。结构建模的时候，安装孔的位置度、法兰边的平面度、显示窗口的对位精度都做了公差匹配，实际生产装配的时候，零件的良品率能控制在很高的水平，不会因为结构公差问题导致装配卡滞、显示错位的问题。和不带法兰的裸数码管相比，这种带一体化安装面板的模块，不需要额外设计显示面板的装饰件，能减少设备的零件数量，简化装配流程，也让设备面板的外观更整洁统一。
