电熨斗过热保护旋钮式温控结构设计

　　在家用小型电热器具的结构设计范畴里，温控与过热保护组件是决定产品安全等级与使用体验的核心部件，这款旋钮式温控结构正是为干式电熨斗的温度管控需求开发的集成式组件，区别于普通外置温控开关，它将温度调节、通断控制、过热熔断保护三个功能模块整合在同一安装基座上，大幅压缩了组件在熨斗内腔的占用空间，适配小功率家用干熨斗的紧凑装配需求。从实际应用场景来看，这类温控组件直接串联在电熨斗的发热盘供电回路中，用户通过外露的旋钮拨杆设定目标工作温度，组件内部的双金属感温元件会实时感知发热盘的传导温度，当温度达到设定阈值时，双金属片形变触发弹片机构断开供电回路，待温度回落至设定下限后自动复位接通电路，以此将熨斗底板温度稳定在适配不同面料的工作区间，避免温度过高烫坏织物；而集成的保险丝结构属于最后一道安全防线，当温控弹片出现粘连失效、底板温度持续攀升至临界安全值时，感温保险丝会快速熔断彻底切断供电回路，杜绝火灾、壳体融化等恶性安全事故。

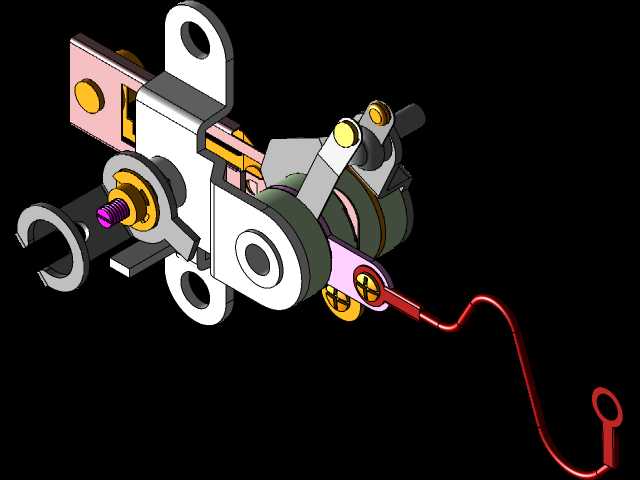

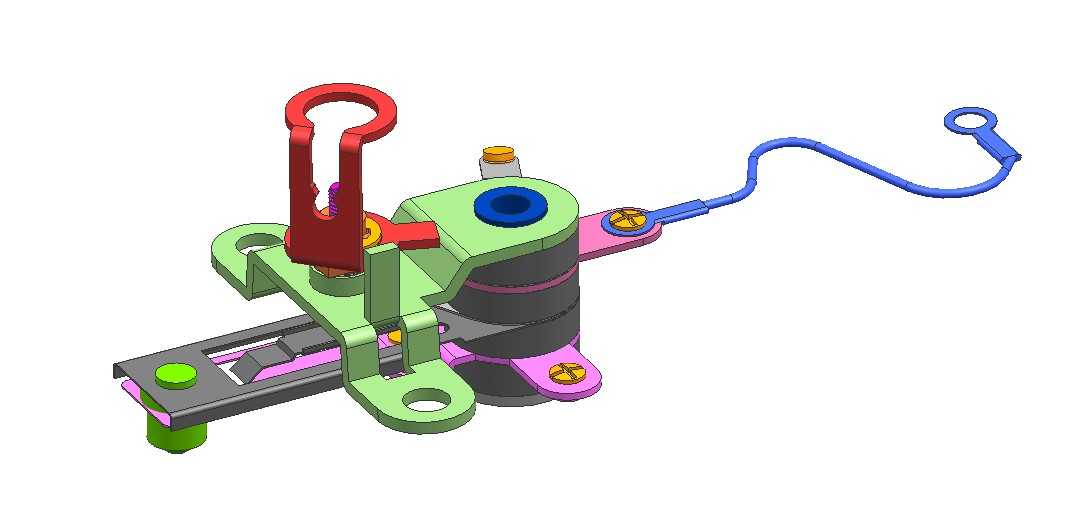

　　在设计思路上，这款结构优先考虑了装配效率与长期工作可靠性，基座采用耐温工程塑料注塑成型，所有导电触点区域都设置了绝缘隔挡结构，避免长期高温环境下塑料碳化引发的爬电风险；安装基座上预留的三个带衬套的固定孔位，孔位间距匹配市面主流干熨斗发热盘的标准安装螺柱位置，不需要额外设计转接支架就能直接完成固定，外露的调节拨杆采用弯折式金属结构，拨杆的转动行程与温度档位刻度一一对应，转动阻尼通过弹片预压实现，长期使用不会出现档位松垮、定位偏移的问题。

　　从安装边界尺寸来看，整个组件不含外接引线的最大外轮廓尺寸控制在42mm×36mm×28mm范围内，最高凸起的调节拨杆顶端距离安装基面的高度为31mm，完全适配普通家用干熨斗手柄内腔的预留空间，不会与外壳、蒸汽发生结构（若有兼容蒸汽款的改型）产生干涉；外接的感温引线采用耐温玻纤编织护套，引线端部的环形接线端子可以直接通过螺丝固定在发热盘的感温安装位，引线的预留长度为120mm，足够覆盖组件到发热盘感温点的走线距离，走线时可以顺着内腔的加强筋凹槽排布，不需要额外设置线卡固定。

　　结构细节上，触点部分采用银合金材质，相比纯铜触点更耐电弧烧蚀，能够承受至少一万次以上的通断循环而不出现接触不良的问题；双金属片的选型经过温度特性校准，温度控制偏差可以控制在±8℃范围内，满足家用熨斗的温度精度要求；保险丝的熔断温度设定为320℃，既不会在正常工作温度区间误熔断，也能在温度失控时快速响应。在三维建模过程中，所有零件的配合公差都按照小间隙配合设定，活动部件之间预留了0.2mm的活动间隙，避免高温下塑料件膨胀导致的机构卡滞，固定连接部位都设置了定位止口，装配时不需要反复调整就能保证各部件的相对位置精度，减少生产线上的装配调试时间。对于结构设计从业者来说，这类集成式温控组件的设计逻辑很有参考价值，它没有采用分散式的元件排布方案，而是将多个功能模块的安装结构整合在同一个基座上，既减少了零件数量，也降低了整体装配误差，同时兼顾了安全冗余设计，在极小的空间内实现了完整的温度控制与安全保护功能，这类设计思路也可以迁移到其他小型电热器具，比如挂烫机、电烤盘、直发器等产品的温控系统设计中，只需要调整感温参数与安装孔位就能快速适配不同产品的需求。
