IDC1.27-10F板对板连接器结构设计

　　在工业控制板卡、消费电子主板、通讯设备内部的板间信号传输场景中，IDC类刺破式连接器一直是高密度布线场景下的常用连接方案，本次涉及的IDC1.27-10F连接器，核心定位是1.27mm间距场景下的10路信号并行传输，适配薄型板卡的堆叠安装需求。从实际使用场景来看，这类连接器常被用在嵌入式模块的板间对接、小型电源模块的信号引出、工控IO扩展板的排线连接场景，相比2.54mm间距的传统IDC接插件，1.27mm的窄间距设计能在相同宽度下容纳一倍的针脚数量，适配当下电子设备小型化、高密度集成的设计趋势。

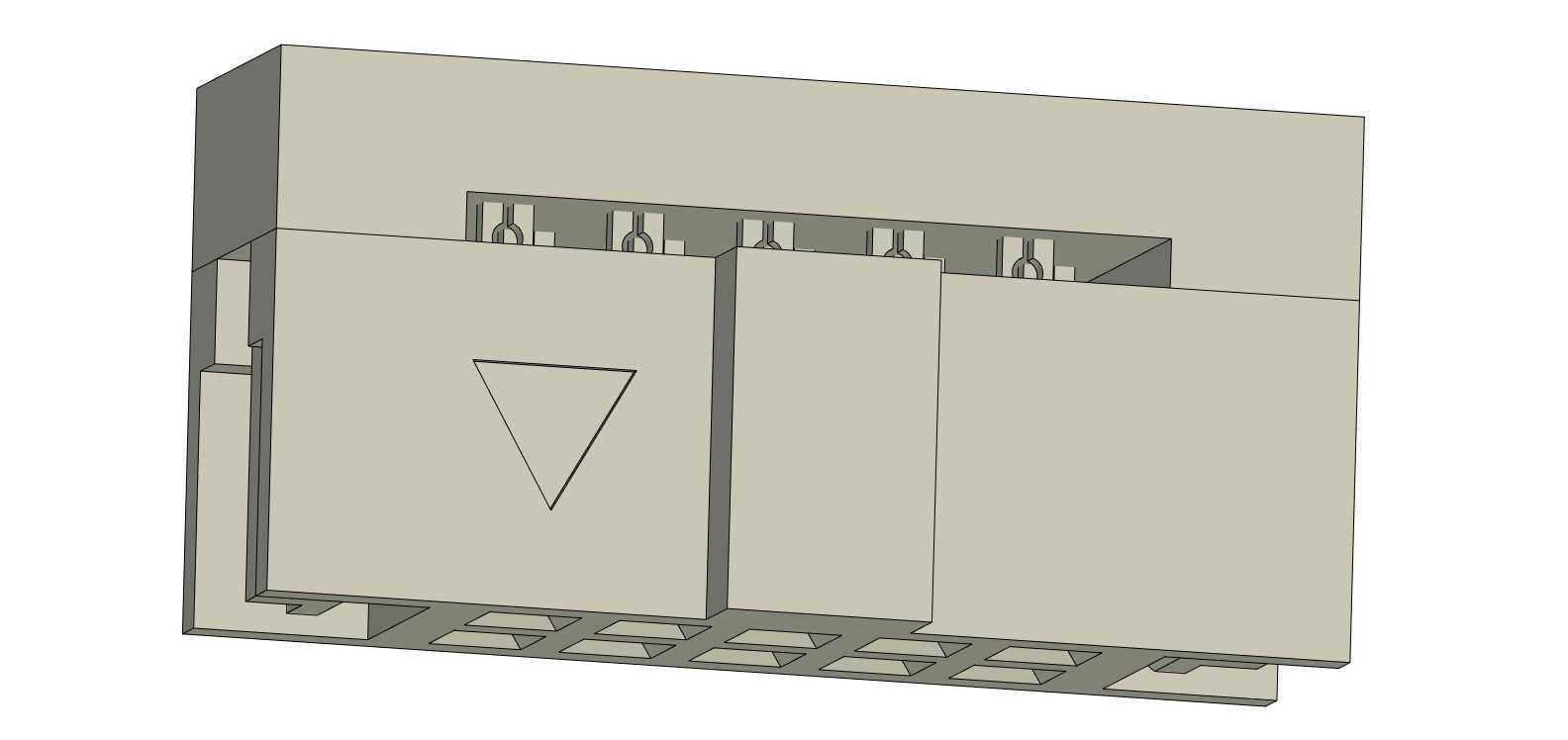

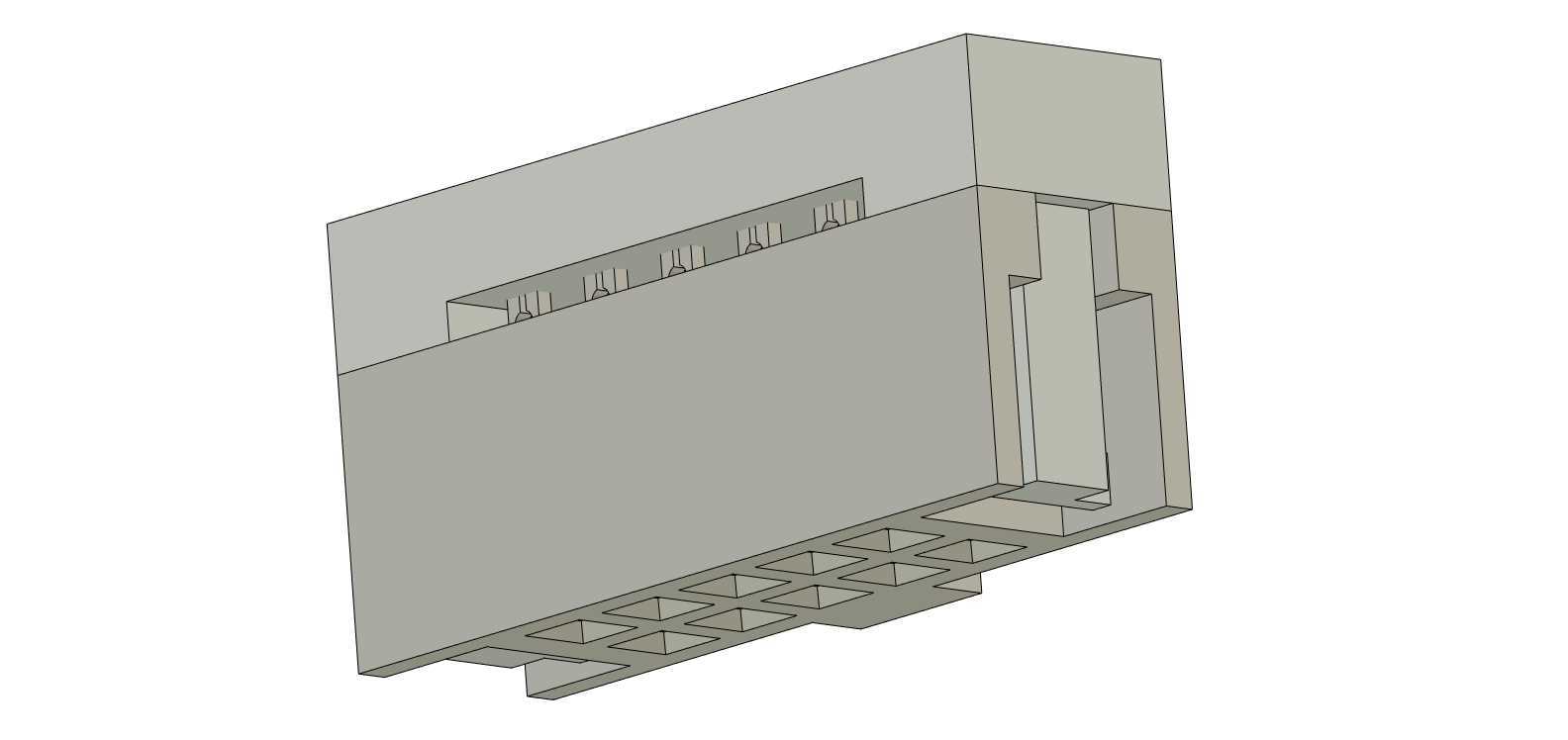

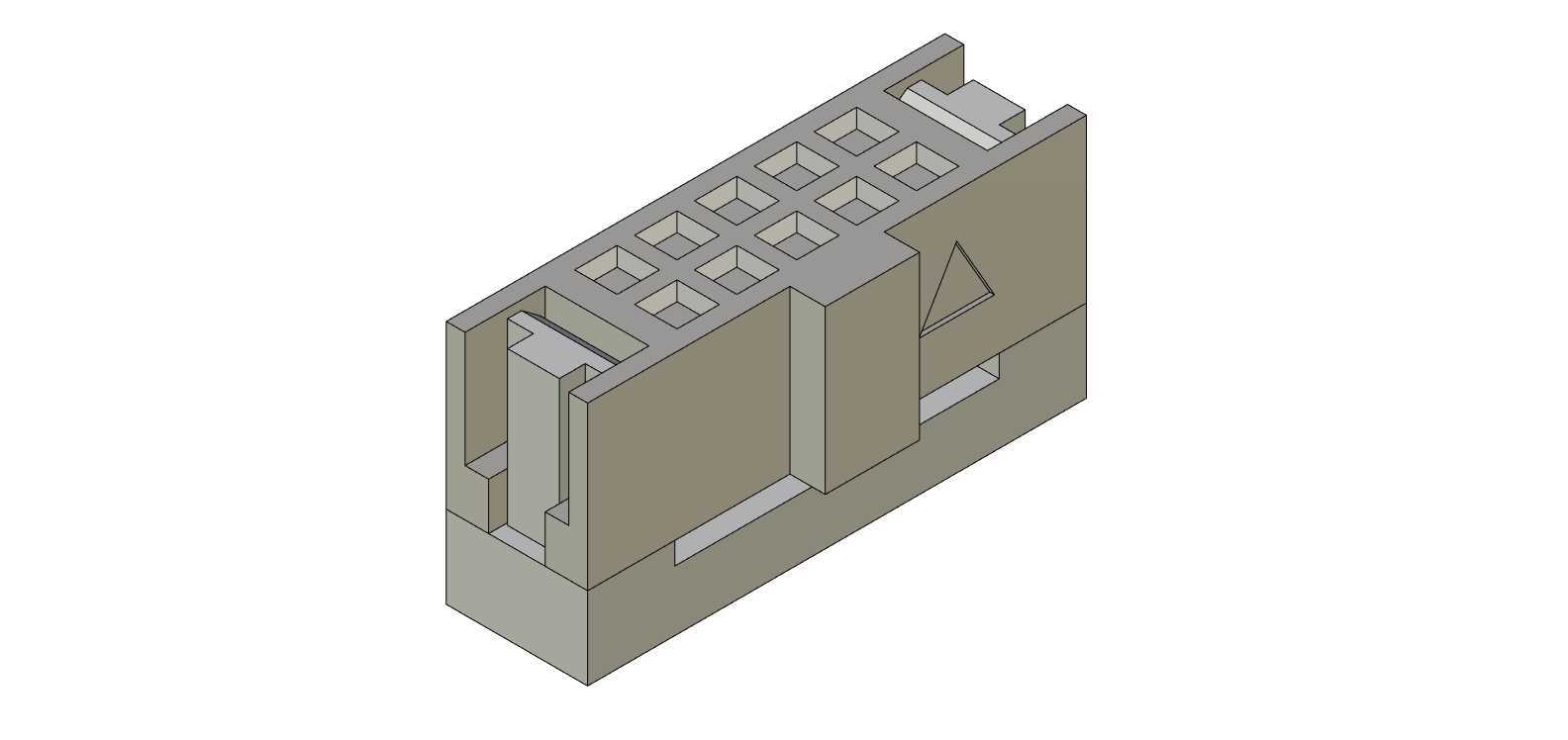

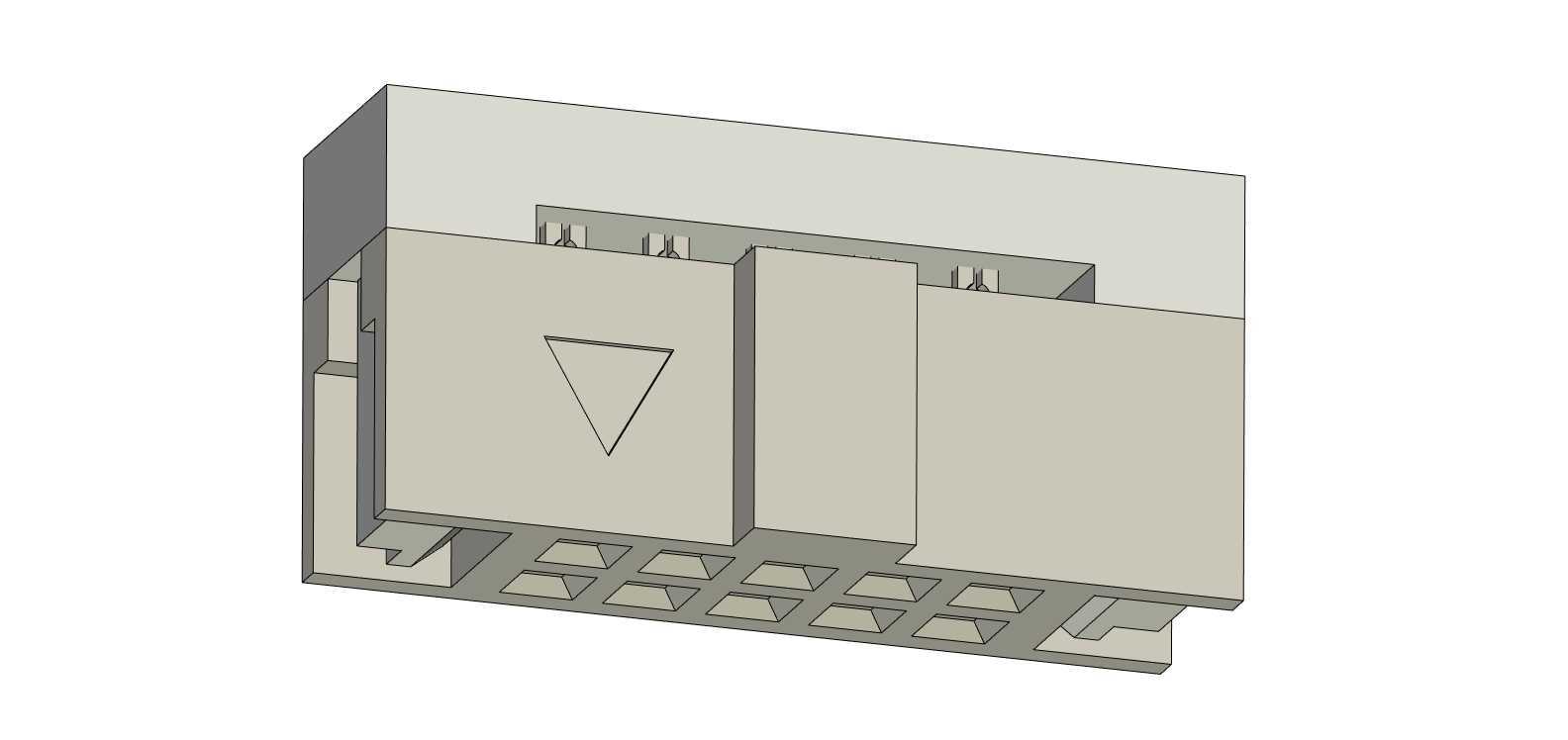

　　从结构设计思路来看，这款连接器采用了绝缘基座加内部刺破端子的经典结构，外部绝缘壳体采用L型导向定位设计，对接端设置了内凹的三角防呆标识，能在装配时快速识别对接方向，避免排线反插导致的针脚短路、信号接反问题。基座底部设置了两排对称的定位卡爪，在PCB板端焊接时，卡爪可以先卡入板上对应的定位孔，完成预固定后再进行波峰焊或者回流焊操作，避免焊接过程中连接器偏移导致的虚焊、连焊问题。壳体侧面设置了卡扣锁紧结构，当配套的IDC排线插头插入后，卡扣会自动卡入插头侧面的卡槽内，在设备存在振动、冲击的使用场景下，不会因为长期振动出现插头松脱、信号中断的问题。

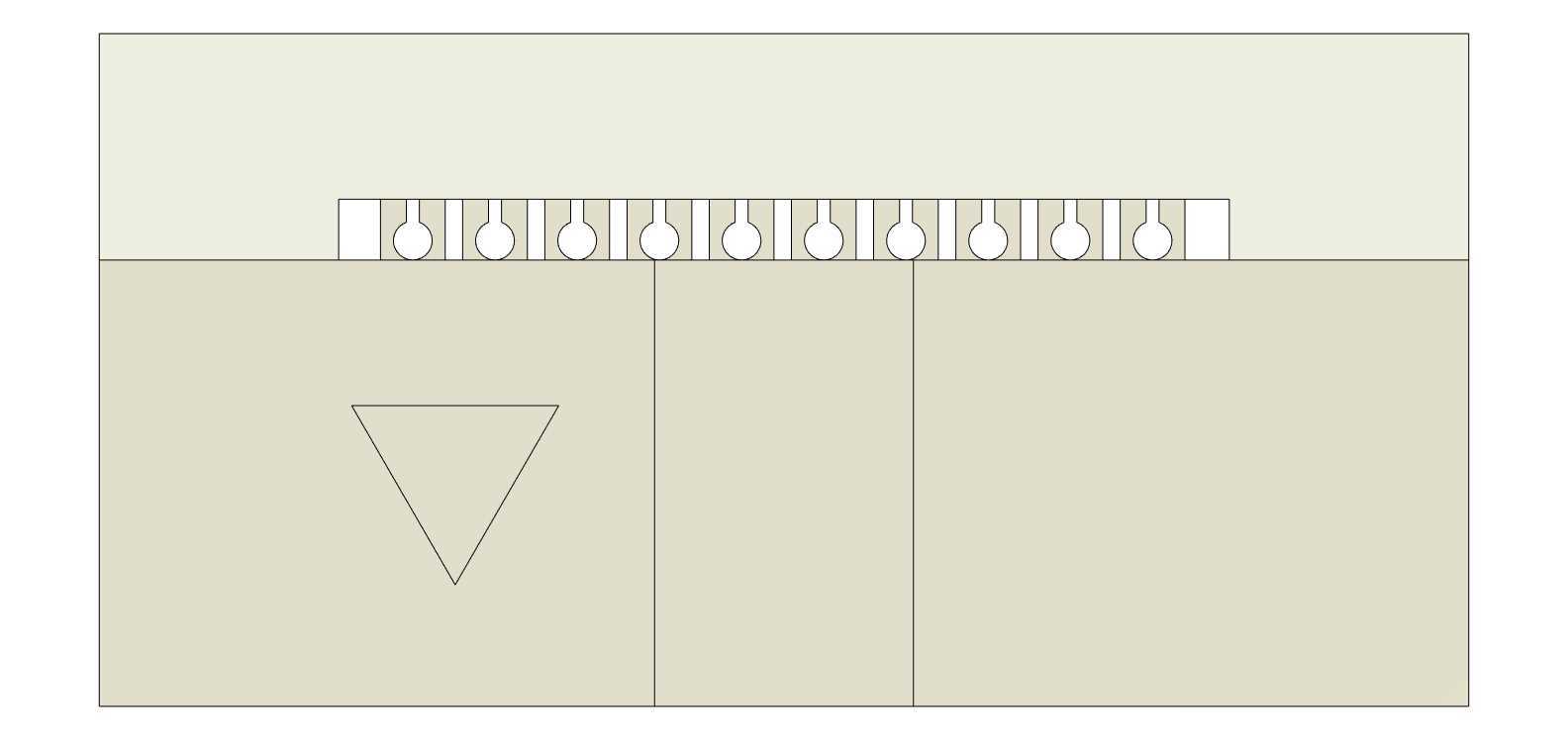

　　从安装边界尺寸来看，这款连接器的针脚间距严格控制在1.27mm，10Pin的总宽度适配常规的10P扁平排线宽度，基座的高度控制在薄型化设计区间，不会在板卡堆叠时占用过多的垂直空间，适配板间间距较小的紧凑型设备内部安装需求。绝缘基座的壁厚经过均匀化设计，既保证了注塑成型时的材料流动性，避免出现注塑缺料、壁厚不均导致的变形问题，也能在相邻端子之间提供足够的绝缘隔离距离，满足低压信号传输场景下的耐压要求。内部的刺破端子采用对称式刺片设计，当排线压入时，刺片会刺破排线的绝缘层，直接和内部的线芯导通，不需要提前对排线做剥线处理，能大幅提升生产线的装配效率。

　　在实际选型适配过程中，需要注意这款连接器的对接方向为垂直板端方向，适配直插式排线对接，不支持弯针侧出的布线场景，在PCB Layout阶段需要提前预留对应的安装空间，包括插头插入后的操作空间、后期维护时的拔插操作空间，避免周边过高的元器件挡住连接器的对接路径。基座底部的定位孔尺寸需要和连接器的卡爪尺寸做公差匹配，通常定位孔的直径比卡爪外径大0.1-0.15mm，既可以顺利装入，也不会因为间隙过大导致焊接偏移。端子的焊盘尺寸需要匹配针脚的粗细，焊盘宽度过大会导致连焊，过小则会出现虚焊、焊盘脱落的问题。

　　从功能特性来看，这款连接器主要用于低压直流信号的传输，适配常见的TTL电平、低压差分信号传输场景，不适合大电流的动力回路传输，在电源模块应用中，通常用于辅助电源的信号反馈、状态指示信号的传输，主功率回路的连接需要选用更大载流能力的接线端子。连接器的绝缘材料选用耐温等级满足回流焊温度要求的工程塑料，在焊接过程中不会因为高温出现壳体变形、端子移位的问题，长期使用过程中也不会因为设备内部的温升出现绝缘性能下降的问题。对接端的导向斜面设计，能在排线插头插入时起到自动导正的作用，即使插头存在小幅的位置偏差，也能顺着斜面顺利滑入对接位，降低生产线装配时的对位难度，减少因为硬插导致的针脚弯折、壳体损坏问题。
